柔性防水套管是管道穿越防水墙体的核心部件,主要由金属外壳、橡胶密封圈、法兰盘及其他附件组成。其设计独特,能够解决管道穿越墙体或楼板时产生的防水、减震及位移补偿问题。其常常被用于建筑工程中的地下室、消防水池、卫生间等防水要求较高的区域;化工、电力、冶金等行业的工业管道系统中,以及市政工程中的给排水、污水处理等市政管道穿越结构中。
柔性防水套管的安装步骤经过严谨的操作和注意事项,下面将逐步介绍。
一、预埋安装柔性防水套管时,施工技术人员须熟悉设计图纸,明确防水套管的型号、规格、材质要求以及安装位置、标高、数量等,技术人员在确定好这些技术信息后就需要把图纸的意图和现场情况以及施工预埋步骤等传达给每一位施工人员,强调施工中的难点、重点及质量标准。
二、柔性防水套管预埋安装的核心步骤的**步时防水套管的定位放线,技术人员根据土建轴线、标高控制线确定基准,使用全站仪确定防水套管中心坐标和标高,偏差不得超过 10mm,对于成排的防水套管套管,应拉通线控制位置,放线完成后需进行复核。
三、防水套管测量定位好后就是要进行就位,固定,就位固定工作要在混凝土浇筑前完成,预埋时一定要按放线位置准确就位,且防水套管应垂直于墙体表面,垂直度偏差≤1/100,水平度偏差≤3mm/m。防水套管的固定采用钢筋支架或铁丝将防水套管固定在结构钢筋上,如采用焊接固定,焊点不少于 3 处且均匀分布,焊缝长度≥10d(d 为钢筋直径);有些特殊部位的固定需进行特殊处理。
四、混凝土浇筑完毕后需要进行一到两周的养护,特殊部位需要进行28天的养护,养护完成后就会进行管道的安装,在穿管前,需要清理发生套管内的杂物和积水,穿管后,管道与防水套管之间的环形间隙保持均匀,一般间隙为 20-30mm,当发现管道和防水套管不同心时,就需要对管道进行调整,允许倾角≤5°,偏移会导致橡胶圈单侧压溃漏水,所以,尽可能的避免不同心的情况出现。
五、管道穿过柔性防水套管本体之后,就需要进行密封处理,首先要根据柔性防水套管内径和管道外径选择合适的三元乙丙橡胶密封圈,且橡胶密封圈的直径应比套管间隙大 3-5mm,密封圈应质地均匀,无气泡、破损,表面无裂纹、气泡等缺陷。
密封圈安装时在内侧涂抹硅油润滑,套入管道后调整至居中位置,一定要确保密封圈与防水套管套管和管道紧密贴合,安装时要避免密封圈扭曲或变形,确保密封圈位置准确,不得有损伤或划痕。
六、法兰压盖安装:法兰压盖安装时将法兰压盖套在管道上,对准螺栓孔,确保法兰与柔性防水套管平行,确保与柔性防水套管轴线垂直,螺栓孔位置准确;法兰压盖就位后要对螺栓进行紧固,紧固时常采用对角分步拧紧方式,确保每个螺栓受力一致,扭矩控制在 15-20N・m(对 DN100 套管),直至密封圈压缩量达到其直径的 1/3 左右,同时不得过紧导致密封圈变形失效,橡胶圈均匀压缩,目测均匀凸出压盖 2-3。
七、间隙填充与密封,柔性防水套管的封堵同等重要,常用的封堵材料有油麻丝、石棉绳等,封堵时要分层填充,**层填入油麻丝,沿圆周均匀填塞并压实,中间层采用石棉水泥或膨胀防火密封胶,填塞深度不小于间隙的 2/3,表层用防水密封膏封口,宽度与套管法兰平齐。完成后还要对外部进行密封处理,常用的密封材料有密封胶,水泥砂浆,防水密封膏等,密封时在柔性防水套管与墙体或楼板之间的缝隙处涂抹密封胶,确保密封胶填充密实,无空隙,涂抹均匀、连续,避免出现漏涂或涂得过厚。

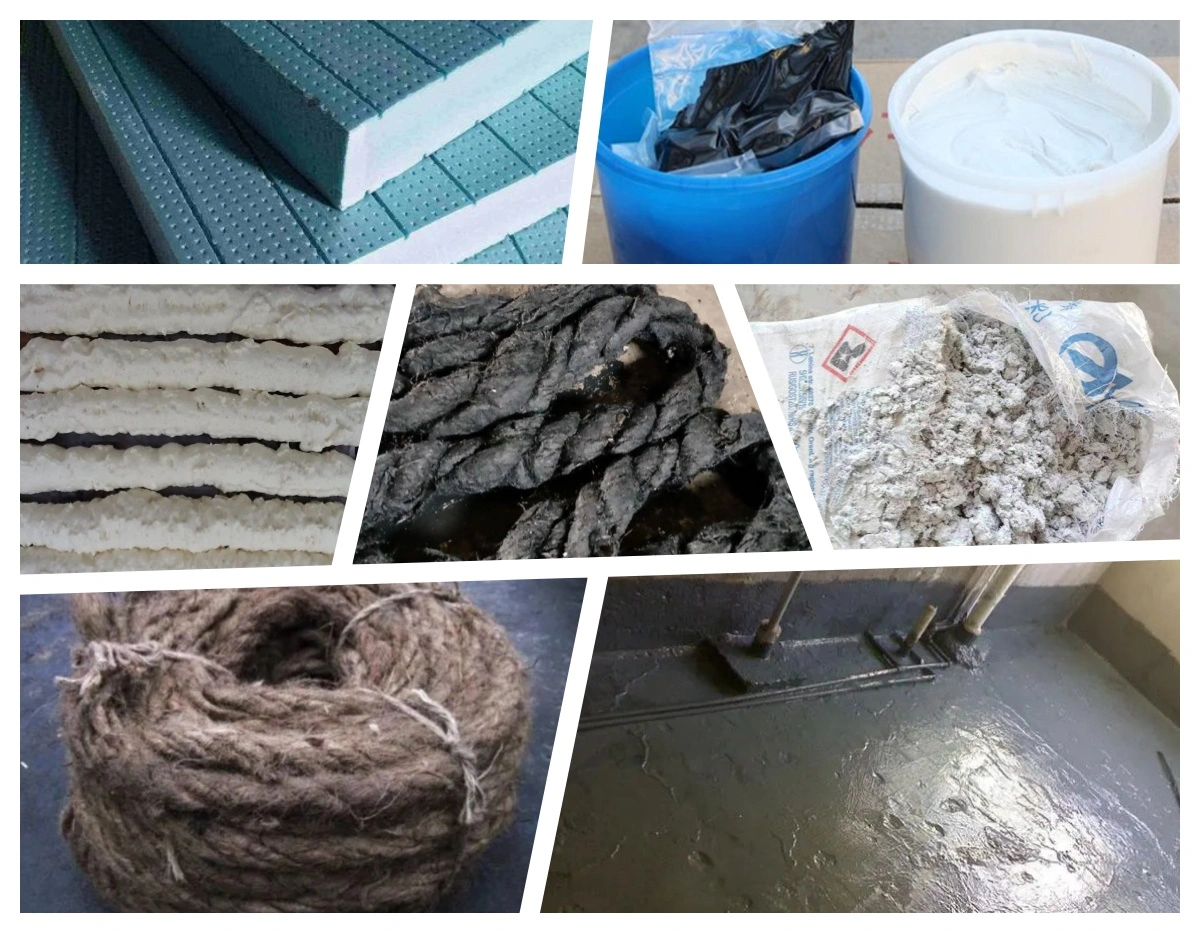

防水套管常用封堵密封材料图片
柔性防水套管安装时的注意事项大致是这些,暗转完成后还要对安装的效果进行验收,需要供货方提供一些资料,柔性防水套管的安装是一项技术要求较高的工作,直接关系到工程的防水性能和使用寿命。通过严格按照标准安装步骤进行施工,确保每一个环节都符合质量要求,可以有效避免渗漏、松动等问题,为管道系统提供长期可靠的防水保障。

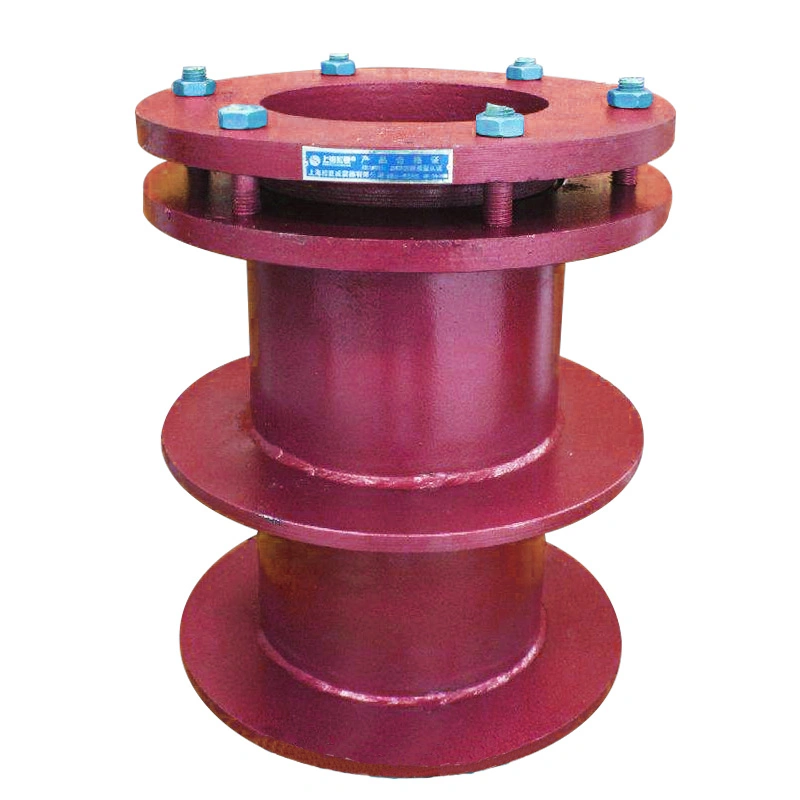

柔性防水套管图片
只有严格按照步骤进行安装,并且注意细节和检查,才能保证柔性防水套管的质量和性能。如果有任何疑问或需要进一步了解,请随时咨询我们,奥凡环保科技愿意为您提供专业指导和支持。
