国标防水套管厂家常见产品问题解答

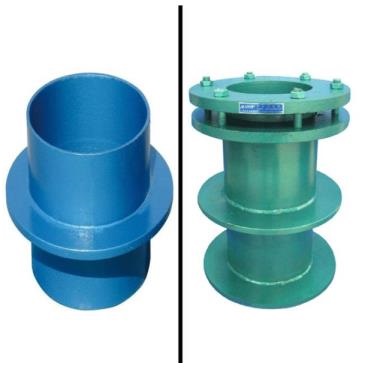

对于任何建筑项目来说,防水问题一直是一个不可忽视的重点。于是,防水套管的应用成为了解决漏水问题的标准方案之一。市面上常见的防水套管分为两大类,即刚性防水套管和柔性防水套管,它们各有特点和适用场合。刚性防水套管常适用于混凝土墙等固定结构中,提供稳定的防水效果。而柔性防水套管则因其能够提供更好的密封性和适应某些振动或移动较多的管道连接,常用于例如与水泵连接的管道等场所。面对市场上不断涌现出的各式防水套管,客户怎样选择与分辨其质量的好坏?以下是我们根据客户咨询整理的几点问题解答,希望能够提供一些实用的帮助。

一、常见产品质量问题及解答

1.1 材料质量问题

问题 1:防水套管壁厚不符合标准要求

现象描述:

• 防水套管壁厚偏差超出 ±0.5mm 范围

• 翼环厚度不足,影响防水效果

原因分析:

• 厂家为降低成本,调整管壁、翼环等参数,低于国标要求

• 原材料采购质量控制不严

• 生产过程中质量检测不严格

解决方案:

1. 材料验收:每批材料进场需提供出厂合格证、材质单,按 10% 比例抽样送检

2. 壁厚检测:使用超声波测厚仪检查管壁厚度,确保偏差≤±0.5mm

3. 翼环检查:翼环厚度≥4mm,外径比套管大 50mm 以上

4. 供应商管理:选择有资质的生产厂家,签订质量保证协议

问题 2:橡胶密封圈质量不达标

现象描述:

• 橡胶密封圈硬度不符合 60±5 Shore A 标准

• 密封圈老化、开裂、变形

• 密封性能差,易出现渗漏

原因分析:

• 橡胶材料质量不佳,耐老化、耐腐蚀性能差

• 储存条件不当,导致橡胶老化

• 生产工艺不规范,橡胶硫化不完全

解决方案:

1. 材质选择:

• 一般场景:**天然橡胶

• 耐候性要求:三元乙丙橡胶 (EPDM)

• 油类介质环境:丁腈橡胶 (NBR)

2. 性能检测:

• 硬度测试:邵氏硬度计检测

• 老化试验:热空气老化箱 (70℃×72 小时)

• 弹性恢复率测试

3. 储存管理:

• 避免阳光直射

• 控制储存温度在 0-25℃

• 避免与油脂、化学溶剂接触

1.2 防水套管加工工艺问题

问题 3:防水套管焊接质量不合格

现象描述:

• 防水套管焊缝不饱满,存在气孔、夹渣

• 止水环与防水套管焊接不牢固

• 法兰焊接变形,影响密封效果

原因分析:

• 焊接工艺不规范,焊条选择不当

• 焊工技术水平不足

• 焊接设备陈旧,参数设置不合理

解决方案:

1. 焊接工艺:

• 采用手工电弧焊,焊条型号为 E4303 (牌号 J422)

• 焊缝坡口遵循 GB985-88 标准

• 止水环与防水套管需双面满焊,焊脚高度≥6mm

2. 质量检测:

• 外观检查:防水套管焊缝表面平整度≤3mm

• 超声波探伤:柔性套管法兰焊接进行 20% 探伤 (Ⅱ 级合格)

• 水压试验:验证焊接密封性

3. 人员培训:

• 焊工须持证上岗

• 定期进行焊接技术培训和考核

问题 4:防水套管表面处理不规范

现象描述:

• 防水套管表面锈蚀、氧化

• 防腐涂层厚度不足或附着力差

• 表面有划痕、磕碰损伤

原因分析:

• 防腐处理工艺不规范

• 运输、安装过程中防护不当

• 储存环境潮湿,导致锈蚀

解决方案:

1. 防腐处理:

• 防腐涂层厚度≥80μm

• 附着力测试≥5MPa (划格法测试≥5B 级)

• 采用环氧类防腐涂料

2. 质量控制:

• 安装前仔细验货,拒收表面有明显磕碰划伤的产品

• 轻微锈蚀:彻底除锈后补涂高质量防腐漆

• 严重腐蚀:整段更换新套管

3. 防护措施:

• 运输过程中使用专用包装

• 安装后立即加装临时防护罩

• 储存环境保持干燥通风

•

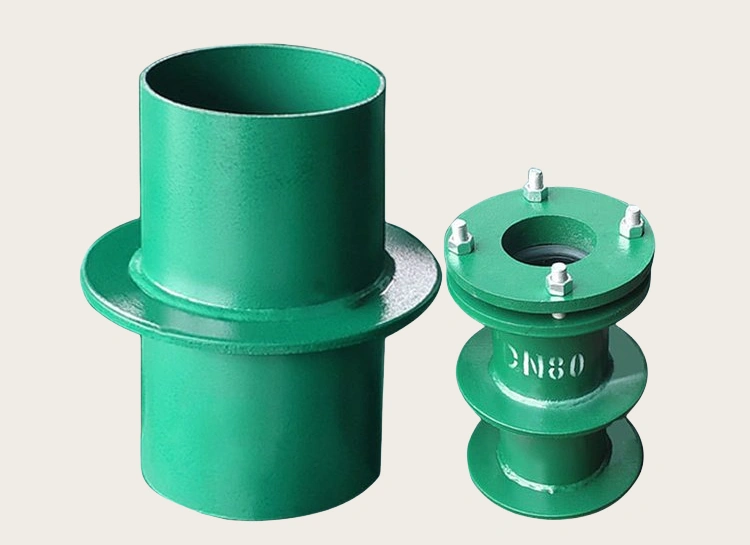

• 刚性柔性防水套管图片

面对质量参差不齐的柔性防水套管,客户应该如何作出选择?合理的方法是参照国家建筑标准设计02S404防水套管图集的要求。市场上有些产品未能达到该标准,产品的质量和权重可能差异巨大。这种现象在不规范市场竞争中尤为突出,不合格的产品使用在工程中会造成诸多隐患。购买时一定要选择符合02S404图集规定的柔性防水套管,并在验收时测量厚度和尺寸以确认其是否合格。奥凡环保特别提醒,正确选择型号的防水套管和恰当的安装位置对于保证工程质量至关重要。

我们的产品线充满信赖与保证,致力于为工程提供坚固的防水保障。 欢迎转发、收藏本文,并点击下方链接了解更多或进行产品订购。

【相关文章推荐：柔性防水套管和刚性防水套管的不同之处】

【相关文章推荐：柔性防水套管和刚性防水套管的作用上有什么区别】

【相关文章推荐：防水套管制作生产安装的基本要求】
