柔性防水套管厂家教你如何看产品质量

1. 柔性防水套管概述

1.1 产品定义与特点

柔性防水套管是一种用于管道穿越混凝土结构时的防水密封构件,主要特点包括:

结构特点:由套管本体、翼环、法兰压盖、橡胶密封圈等组成

防水原理:通过橡胶密封圈的压缩变形实现密封,同时允许管道有一定的轴向和径向位移

适用场景:适用于有地震设防要求的地区,管道穿墙处承受振动和管道伸缩变形或有严密防水要求的构建筑物

执行标准:严格按照 02S404《防水套管》国家标准执行

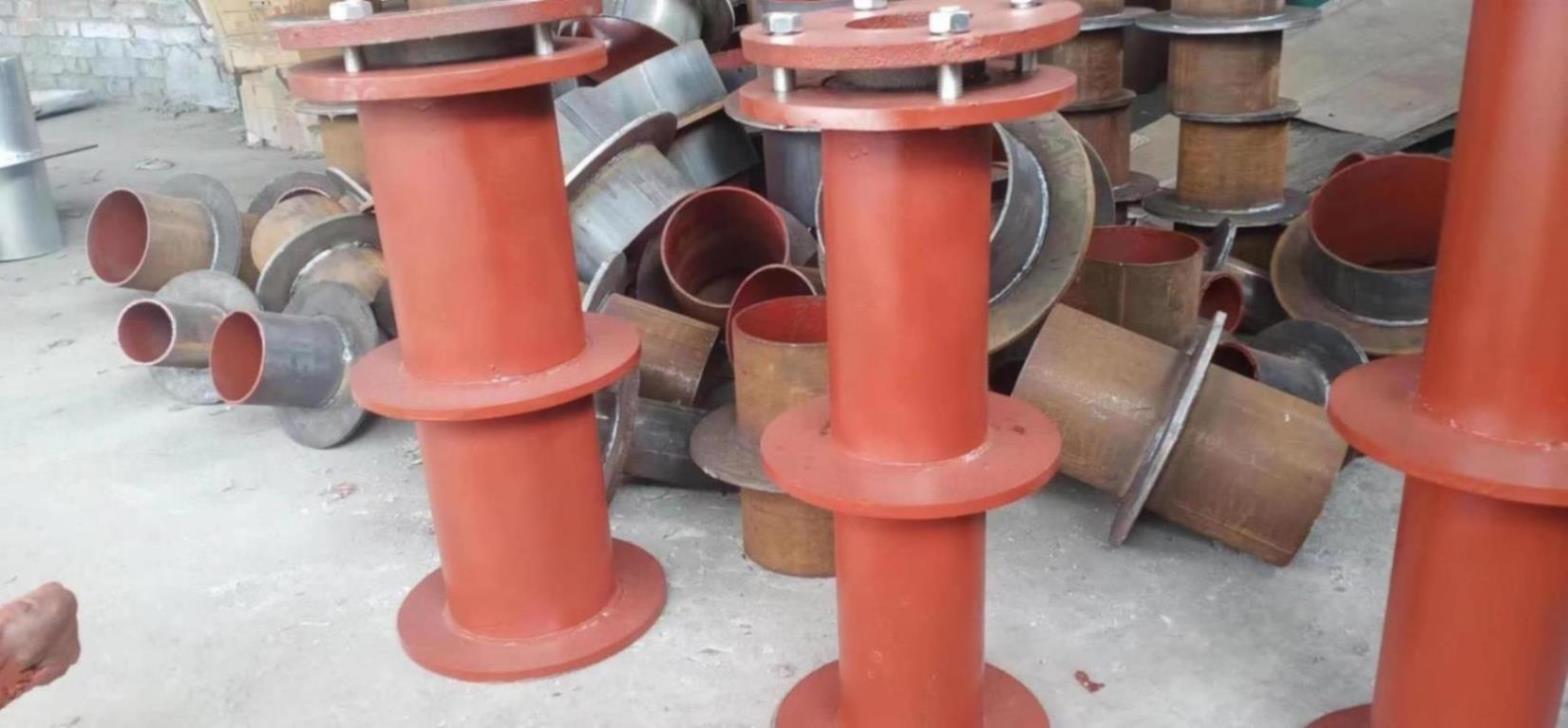

柔性防水套管产品图片

1.2 柔性防水套管主要应用领域

柔性防水套管广泛应用于以下工程场景:

建筑工程:地下室、隧道、桥梁等混凝土结构

市政工程:给排水管道、燃气管道穿越墙体

工业设施:厂房、仓库等工业建筑

特殊工程:人防工程、水池、消防系统等对防水要求极高的场合

1.3 与刚性防水套管的区别

刚性防水套管产品图片

2. 柔性防水套管外观质量鉴别要点

2.1 柔性防水套管整体外观检查

目视检查项目:

表面状况:表面应光滑平整,无明显划痕、磕碰、变形

焊接质量:焊缝应饱满均匀,无气孔、夹渣、裂纹

防腐涂层:涂层应均匀一致,无流挂、漏涂现象

部件完整性:所有部件应齐全,无缺失、损坏

关键检查要点:

1. 防水套管本体:表面无锈蚀、氧化,无明显变形

2. 翼环:与钢套管焊接牢固,表面平整,无明显变形

3. 法兰压盖:表面平整,密封面光滑,无明显划痕

4.橡胶密封圈:表面光滑,无毛刺、破损、老化现象

2.2 柔性防水套管焊接质量检查

柔性防水套管焊接外观检查:

焊缝形状:焊缝应呈鱼鳞状,均匀美观

焊缝高度:焊脚高度应符合设计要求,一般≥6mm

焊接缺陷:无气孔、夹渣、裂纹、咬边等缺陷

焊接完整性:焊缝应连续饱满,无漏焊、虚焊

重点检查部位:

1. 翼环与钢套管焊接:应双面满焊,焊缝连续饱满

2. 法兰与钢套管焊接:焊接牢固,法兰面平整

3. 其他焊接部位:所有焊接部位都应仔细检查

2.3柔性防水套管防腐涂层检查

涂层外观检查:

涂层均匀性:涂层应均匀一致,无流挂、漏涂

涂层附着力:涂层应牢固附着在基体表面,无剥落、起皮

涂层厚度:使用涂层测厚仪测量,厚度应≥80μm

涂层完整性:涂层应完整覆盖所有表面,无破损

防腐处理工艺要求:

1. 前处理:应进行除锈、除油处理,表面清洁度应达到 Sa2.5 级

2. 涂层类型:推荐使用环氧类防腐涂料

3. 固化程度:涂层应完全固化,无粘手现象

4. 涂层颜色:颜色应均匀一致,符合设计要求

3. 柔性防水套管尺寸精度检查方法

3.1 *备测量工具

基本测量工具:

钢卷尺:测量长度、直径等基本尺寸

卡尺:测量壁厚、翼环厚度等关键尺寸

千分尺:测量精度要求高的尺寸

水平仪:检查防水套管的直线度和垂直度

涂层测厚仪:测量防腐涂层厚度

邵氏硬度计:测量橡胶密封圈硬度

3.2 关键尺寸检查标准

柔性防水套管本体尺寸检查:

柔性防水套管翼环尺寸检查:

柔性防水套管法兰压盖尺寸检查:

3.3 柔性防水套管橡胶密封圈尺寸检查

柔性防水套管密封圈尺寸检查:

柔性防水套管密封圈外观检查:

1. 表面质量:表面光滑,无毛刺、破损、气泡

2. 尺寸均匀性:尺寸应均匀一致,无明显偏差

3. 弹性:用手按压应有良好的弹性恢复

4. 老化程度:无硬化、龟裂、粉化现象

柔性防水套管橡胶密封圈图片

4. 柔性防水套管材料质量验证技巧

4.1 金属材料质量验证

柔性防水套管材质证明检查:

材质证明书:要求厂家提供原材料材质证明书

检测报告:要求提供产品质量检测报告

合格证:产品应有出厂合格证

柔性防水套管材质鉴别方法:

1. 磁铁测试:检查是否为钢材(不锈钢除外)

2. 火花测试:通过磨削火花判断钢材材质

3. 光谱分析:有条件时可进行光谱分析确认材质

4. 硬度测试:使用硬度计测试材料硬度

柔性防水套管常用材料标准:

柔性防水套管本体:Q235-A 钢材,特殊场合可选用不锈钢

柔性防水套管翼环:Q235-A 钢材,厚度≥10mm

柔性防水套管法兰压盖:Q235-A 钢材,厚度≥12mm

柔性防水套管螺栓螺母:8.8 级高强度螺栓

4.2 柔性防水套管橡胶密封圈质量验证

柔性防水套管橡胶材质选择:

普通场合:**天然橡胶

耐候性要求:三元乙丙橡胶 (EPDM)

油类介质:丁腈橡胶 (NBR)

高温场合:硅橡胶

柔性防水套管橡胶性能测试:

1. 硬度测试:使用邵氏硬度计测量,硬度应为 60±5 Shore A

2. 弹性测试:用手按压应有良好的弹性恢复

3. 外观检查:表面光滑,无毛刺、破损、气泡

4. 老化检查:无硬化、龟裂、粉化现象

柔性防水套管质量保证要求:

生产标准:符合 HG/T 5329-2018《橡胶柔性防水套管》标准

性能指标:拉伸强度≥10MPa,伸长率≥300%

耐老化性:70℃×72 小时后性能保留率≥80%

耐介质性:根据使用介质选择合适的橡胶材质

4.3 柔性防水套管其他材料质量验证

柔性防水套管螺栓螺母质量检查:

材质要求:8.8 级高强度螺栓,材质为 45 号钢或合金钢

表面处理:镀锌处理,表面光滑,无锈蚀、氧化

螺纹质量:螺纹应完整,无损伤、变形

强度等级:应有明显的强度等级标识

柔性防水套管密封材料质量检查:

密封膏:固化时间≤24h,拉伸模量≥0.6MPa

油麻丝:应干燥、无杂质,纤维均匀

其他密封材料:应符合相关标准要求

柔性防水套管常用密封封堵材料图片

5. 柔性防水套管加工工艺质量判断

5.1 柔性防水套管焊接工艺质量判断

焊接工艺要求:

焊接方法:手工电弧焊,焊条型号为 E4303 (牌号 J422)

焊缝坡口:遵循 GB985-88 标准

焊接层数:根据壁厚确定焊接层数,一般 2-3 层

焊接顺序:对称焊接,避免变形

焊接质量检查:

1. 外观检查:焊缝表面应光滑平整,无气孔、夹渣、裂纹

2. 焊缝尺寸:焊脚高度应符合设计要求,一般≥6mm

3. 焊接变形:焊接后应无明显变形,翼环与防水套管应垂直

4. 无损检测:重要部位应进行超声波探伤或射线探伤

5.2 机加工工艺质量判断

柔性防水套管机加工精度要求:

法兰密封面:表面粗糙度 Ra≤3.2μm,平整度≤0.3mm/m

螺栓孔:位置度偏差≤±0.5mm,垂直度≤0.1mm

防水套管内径:尺寸公差 H9,表面粗糙度 Ra≤6.3μm

其他加工部位:应符合设计要求

机加工质量检查:

1. 表面质量:加工表面应光滑,无明显划痕、毛刺

2. 尺寸精度:使用卡尺、千分尺等测量尺寸精度

3. 形位公差:检查圆度、圆柱度、垂直度等形位公差

4. 装配精度:各部件装配应灵活,无卡阻现象

5.3 防腐处理工艺质量判断

防腐处理工艺要求:

前处理:除锈等级应达到 Sa2.5 级,表面清洁度高

涂层厚度:总厚度≥80μm,单层厚度≥30μm

涂层类型:环氧富锌底漆 + 环氧云铁中间漆 + 聚氨酯面漆

固化条件:温度 20±5℃,相对湿度≤75%,固化时间≥24h

防腐质量检查:

1. 涂层外观:涂层应均匀一致,无流挂、漏涂、针孔

2. 涂层厚度:使用涂层测厚仪测量,厚度应符合要求

3. 附着力测试:划格法测试,附着力≥5MPa (5B 级)

4. 耐冲击性:冲击试验后涂层应无剥落、裂纹

6. 柔性防水套管密封性能测试方法

6.1 静态密封性能测试

水压试验方法:

1. 试验准备:

安装好橡胶密封圈和法兰压盖

均匀拧紧螺栓,使密封圈压缩量达到设计要求

连接试压设备和压力表

2. 试验过程:

缓慢升压至试验压力 (1.5 倍设计压力)

保压 30 分钟,观察压力变化和渗漏情况

降压至设计压力,保压 2 小时,再次检查

3.合格标准:

试验压力下保压 30 分钟,压力降≤0.05MPa

各密封部位无渗漏现象

法兰压盖无明显变形

6.2 柔性防水套管动态密封性能测试

位移补偿性能测试:

1. 轴向位移测试:

在设计压力下,使管道产生轴向位移

测量位移量和密封性能

位移量应符合设计要求,密封性能良好

2. 径向位移测试:

在设计压力下,使管道产生径向位移

测量位移量和密封性能

位移量应符合设计要求,密封性能良好

3. 角度偏转测试:

在设计压力下,使管道产生角度偏转

测量偏转角和密封性能

偏转角应符合设计要求,密封性能良好

6.3 长期性能测试

老化性能测试:

1. 热空气老化试验:

温度 70±2℃,时间 168 小时

测试橡胶密封圈的硬度变化、拉伸强度变化

性能变化率应≤±20%

2. 耐介质老化试验:

根据使用介质选择试验介质

浸泡时间 168 小时

测试橡胶密封圈的体积变化、重量变化

性能变化率应≤±10%

3. 疲劳性能测试:

模拟实际使用条件,进行疲劳试验

循环次数 5000 次

试验后密封性能应符合要求

7. 厂家选择与售后服务

7.1 柔性防水套管厂家资质认证

*备资质:

营业执照:经营范围应包含防水套管生产

生产许可证:特殊产品需有生产许可证

检测报告:有**机构的产品检测报告

实力评估:

生产规模:了解厂家的生产能力和规模

技术力量:查看技术人员配置和研发能力

生产设备:了解生产设备的先进性和完整性

检测设备:查看是否有完善的检测设备

7.2 柔性防水套管产品质量保证

质量承诺:

质保期限:明确产品质保期限,一般不少于 1 年

退换货政策:了解退换货条件和流程

质量责任:明确质量问题的责任划分

售后服务:

技术支持:是否提供安装技术指导

现场服务:是否提供现场安装服务

维修服务:是否提供维修和更换服务

响应时间:售后服务的响应时间承诺

7.3 价格与付款条件

价格评估:

价格构成:了解价格包含的内容(产品、运输、税费等)

比价方法:相同规格、相同质量标准下进行比价

价格趋势:了解市场价格趋势,避免高价采购

付款条件:

付款方式:现金、转账、票据等

付款比例:预付款、进度款、尾款的比例

付款期限:各阶段付款的时间要求

违约责任:明确双方的违约责任

8. 柔性防水套管常见质量问题解答

8.1 柔性防水套管质量鉴别相关问题

Q1:如何判断柔性防水套管的质量好坏?

A1:判断柔性防水套管质量主要从以下几个方面:

1. 外观质量:表面光滑,焊接饱满,防腐涂层均匀

2. 尺寸精度:壁厚、外径、长度等尺寸偏差符合标准

3. 材料质量:材质符合要求,有材质证明书

4. 加工工艺:焊接质量好,机加工精度高

5. 密封性能:通过水压试验验证密封性能

6. 厂家资质:选择有资质、信誉好的生产厂家

Q2:柔性防水套管橡胶密封圈的质量如何判断?

A2:判断橡胶密封圈质量主要从以下几个方面:

1. 外观质量:表面光滑,无毛刺、破损、气泡

2. 尺寸精度:尺寸应符合设计要求,偏差小

3. 硬度测试:使用邵氏硬度计测量,硬度应为 60±5 Shore A

4. 弹性测试:用手按压应有良好的弹性恢复

5. 材质证明:要求厂家提供橡胶材质的检测报告

Q3:如何检查柔性防水套管焊接质量?

A3:检查焊接质量主要从以下几个方面:

1. 外观检查:焊缝表面应光滑平整,无气孔、夹渣、裂纹

2. 焊缝尺寸:焊脚高度应符合设计要求,一般≥6mm

3. 焊接变形:焊接后应无明显变形,翼环与套管应垂直

4. 无损检测:重要部位应进行超声波探伤或射线探伤

5.水压试验:通过水压试验验证焊接的密封性

8.2 选购相关问题

Q4:柔性防水套管的价格差异为什么这么大?

A4:柔性防水套管价格差异大主要有以下原因:

1. 材料质量:使用的钢材、橡胶等材料质量不同,价格差异大

2. 加工工艺:加工精度和工艺水平不同,成本差异大

3. 防腐处理:防腐涂层的质量和厚度不同,价格差异大

4. 厂家规模:生产规模和管理水平不同,成本控制能力不同

5. 售后服务:提供的售后服务内容和质量不同,价格差异大

Q5:如何选择合适的柔性防水套管厂家?

A5:选择合适的柔性防水套管厂家应考虑:

1. 厂家资质:有营业执照、生产许可证、质量认证等

2. 生产能力:有一定的生产规模和先进的生产设备

3. 产品质量:产品符合国家标准,有检测报告

4. 售后服务:提供完善的售后服务和技术支持

5. 客户评价:有良好的客户评价和成功案例

Q6:柔性防水套管的使用寿命有多长?

A6:柔性防水套管的使用寿命主要取决于:

1. 使用环境:环境的温度、湿度、腐蚀性等

2. 维护情况:定期维护保养可以延长使用寿命

3. 产品质量:产品质量好的使用寿命长

4. 安装质量:安装质量好的使用寿命长

5. 橡胶密封圈:橡胶密封圈的使用寿命一般为 10-15 年,需要定期更换

柔性防水套管作为建筑防水工程的重要组成部分,其质量直接关系到工程的防水效果和使用寿命。正确判断和选择高质量的柔性防水套管,对于保证工程质量、避免后期维修麻烦具有重要意义。

判断柔性防水套管质量的关键要点:

1. 外观检查:表面光滑,焊接饱满,防腐涂层均匀

2. 尺寸测量:壁厚、外径、长度等尺寸偏差符合标准

3. 材料验证:材质符合要求,有材质证明书

4. 工艺判断:焊接质量好,机加工精度高

5. 性能测试:通过水压试验验证密封性能

6.厂家选择:选择有资质、信誉好、服务完善的生产厂家

希望通过本文的介绍,能够帮助广大客户正确判断和选择柔性防水套管,为您的工程提供可靠的防水保障。如果您在选购或使用过程中有任何问题,欢迎随时联系我们,我们将竭诚为您服务。
