为什么柔性防水套管没办法现场制作

在防水套管的选用和安装过程中,柔性防水套管因其特点和作用而备受青睐。与刚性防水套管能够在施工现场进行简便加工不同,柔性防水套管通常无法在现场制作。本文将进一步探讨这背后的原因,并强调工厂预制产品在工程应用中的价值。

1. 技术要求与工艺复杂性

复杂的构造是制约柔性防水套管现场制作的首要因素。柔性防水套管通常由法兰套管、法兰压盖、密封圈、螺柱和螺母等部分构成。每一个组成部分都有其特定功能,且需要**计算和设计以确保整体的密封性能和适应性。

1.1 高精度焊接工艺要求

柔性防水套管的制作需要高精度的焊接工艺,这是现场制作难以满足的首要原因:

双面满焊技术要求:

• 翼环与套管须采用双面满焊,焊脚高度≥6mm

• 焊接时需采用双人对称施焊,确保焊接变形最小

• 焊缝须连续饱满,无气孔、夹渣、裂纹等缺陷

专业焊接工艺:

• 采用手工电弧焊,焊条型号为 E4303 (牌号 J422)

• 焊缝坡口须遵循 GB985-88 标准

• 焊接层数根据壁厚确定,一般 2-3 层

• 焊接顺序需对称进行,避免变形

1.2 复杂的加工流程

柔性防水套管的制作包含多个复杂的加工环节,现场难以完整实施:

加工流程:

1. 原材料切割:需要**切割钢管和钢板

2. 翼环制作:钢板切割、成型、焊接

3. 套管加工:钢管切割、坡口加工、表面处理

4. 组装焊接:翼环与套管的**组装和焊接

5. 防腐处理:除锈、底漆、面漆等多道工序

6. 配件安装:法兰压盖、橡胶密封圈等安装

工艺复杂度:

• 每个环节都有严格的技术要求

• 各工序之间需要精密配合

• 对操作人员的技术水平要求极高

1.3 严格的尺寸控制

柔性防水套管对尺寸精度要求极高,现场制作难以保证:

关键尺寸控制:

• 柔性防水套管外径偏差:≤±0.5mm

• 壁厚偏差:≤±0.5mm

• 翼环厚度:≥10mm

• 翼环平整度:≤2mm/m

• 法兰密封面平整度:≤0.3mm/m

配合精度要求:

• 橡胶密封圈与法兰密封槽的配合精度

• 法兰螺栓孔的位置度偏差:≤±0.5mm

• 各部件之间的装配间隙控制

2. 设备与工具限制

钢性材料制作出柔性结构的特殊防水构配件,从加工设备到各部件间精密配合对于施工现场都是一个不小的挑战,即便时现场能够制作出来柔性防水套管,其防水性能也不可能和防水套管生产厂家的相比。

2.1 专业切割设备需求

柔性防水套管制作需要专业的切割设备,现场通常不具备:

*需切割设备:

• 数控切割机:切割精度 ±1mm,用于钢板和钢管的**切割

• 等离子切割机:用于厚钢板的切割,切割面垂直度≤0.5mm

• 带锯床:用于钢管的**下料

• 砂轮机:用于坡口加工和毛刺清理

现场设备局限性:

• 现场通常只有简单的切割工具

• 切割精度无法满足要求

• 无法进行复杂的坡口加工

• 切割效率低,质量难以确保

2.2 专业焊接设备需求

高质量焊接需要专业设备,现场焊接条件有限:

*需焊接设备:

• 二氧化碳气体保护焊机:焊接电流 120-180A,确保焊接质量

• 交流电焊机:BX1-400 型,用于手工电弧焊

• 焊枪和配件:专业的焊接工具和配件

• 焊接辅助设备:焊接变位机、工装夹具等

现场焊接局限性:

• 现场电源不稳定,影响焊接质量

• 焊接环境条件差(风、雨、湿度等)

• 缺乏专业的焊接工装夹具

• 无法进行复杂的焊接工艺

2.3 精密检测设备需求

质量检测需要精密设备,现场检测能力有限:

*需检测设备:

• 超声波探伤仪:灵敏度≥2mm 平底孔,用于焊缝检测

• 涂层测厚仪:测量防腐涂层厚度

• 邵氏硬度计:测量橡胶密封圈硬度

• 水平仪:精度 ±0.3mm/m,用于平整度检测

• 扭矩扳手:量程 0-300N・m,用于螺栓紧固

现场检测局限性:

• 现场通常只有简单的测量工具

• 无法进行专业的无损检测

• 缺乏精密的测量仪器

• 检测结果的准确性难以保证

3. 材料与配件特殊性

柔性防水套管大多是由碳钢材质制作，因为使用环境有所不同，也有客户需要定制304不锈钢柔性防水套管或是316不锈钢柔性防水套管，如果氯离子含量高的地方，有的客户甚至会用2205不锈钢柔性防水套管护、2207不锈钢柔性防水套管。材料的采购对于施工现场来说可能都是个问题，更不要说切割加工了，另外，柔性防水套管的核心部件橡胶密封圈是专业公司才可以制作出来的，施工现场更是不可能制作。

3.1 橡胶密封圈的专业制作

橡胶密封圈是柔性防水套管的核心部件,需要专业制作:

橡胶密封圈要求:

• 材质选择:根据使用环境选择合适的橡胶材质

• 普通场合:**天然橡胶

• 耐候性要求:三元乙丙橡胶 (EPDM)

• 油类介质:丁腈橡胶 (NBR)

• 高温场合:硅橡胶

性能指标:

• 硬度:60±5 Shore A

• 拉伸强度:≥10MPa

• 伸长率:≥300%

• 耐老化性:70℃×72 小时后性能保留率≥80%

现场制作局限性:

• 无法进行橡胶的专业配方和硫化

• 缺乏橡胶加工设备

• 无法保证橡胶性能的稳定性

• 质量检测手段不足

3.2 防腐材料的专业处理

防腐处理需要专业的材料和工艺,现场难以实施:

防腐材料要求:

• 底漆:环氧富锌底漆,干膜厚度≥60μm

• 中间漆:环氧云铁中间漆,干膜厚度≥40μm

• 面漆:聚氨酯面漆,干膜厚度≥40μm

• 稀释剂和固化剂:专业的配套材料

专业处理工艺:

• 前处理:喷砂除锈达到 Sa2.5 级

• 喷涂工艺:专业的喷涂设备和工艺

• 固化条件:温度 20±5℃,相对湿度≤75%

• 质量控制:涂层厚度、附着力测试

现场处理局限性:

• 缺乏专业的防腐材料

• 无法进行专业的表面处理

• 喷涂设备和工艺不足

• 固化条件无法保证

3.3 标准配件的配套供应

柔性防水套管需要多种标准配件,现场难以配齐:

标准配件要求:

• 法兰压盖:Q235-A 钢材,厚度≥12mm

• 螺栓螺母:8.8 级高强度螺栓,镀锌处理

• 密封材料:密封膏、油麻丝等

• 其他配件:垫片、密封圈等

配套供应要求:

• 所有配件须符合国家标准

• 配件之间须**配合

• 材质和性能须匹配

• 质量须有保证

现场配套局限性:

• 现场难以配齐所有标准配件

• 配件质量难以保证

• 配件之间的配合精度无法保证

• 缺乏专业的配件供应商

4. 时间成本与效率考量

4.1 制作效率对比

工厂制作比现场制作效率高得多:

工厂制作优势:

• 规模化生产:专业生产线,批量生产效率高

• 专业化分工:各工序专业人员操作,效率高

• 设备先进:专业设备,加工精度高,效率高

• 质量稳定:标准化生产,质量稳定可靠

现场制作劣势:

• 单件生产:效率低下,成本高

• 人员技能:人员技能参差不齐,效率低

• 设备简陋:设备简陋,加工精度低,效率低

• 质量波动:质量难以保证,需要反复调整

4.2 成本对比分析

工厂制作比现场制作成本更低:

成本构成对比:

综合成本优势:

• 工厂制作的综合成本比现场制作低 30%-50%

• 质量更有保证,后期维护成本低

• 交货期有保证,不影响工程进度

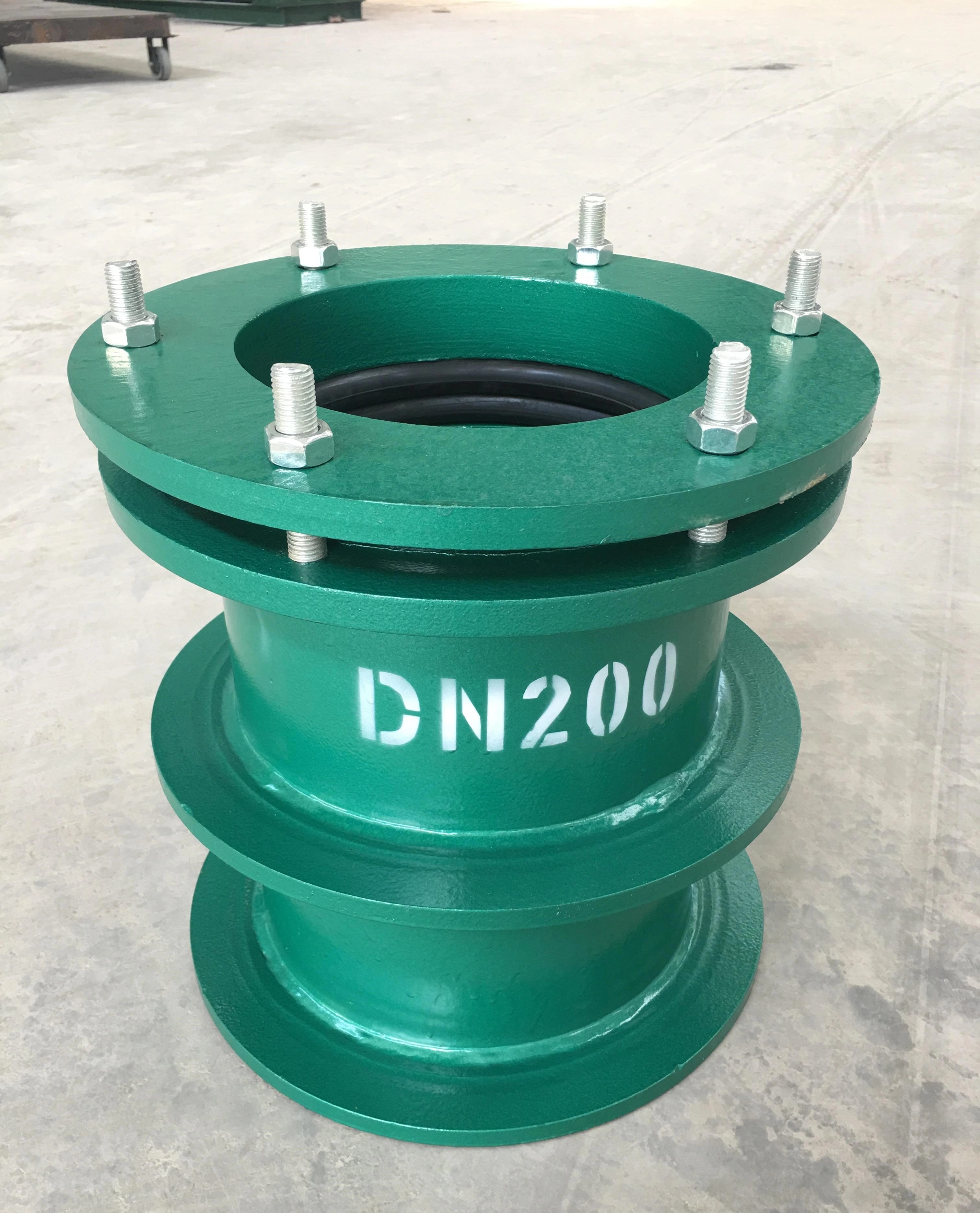

DN200柔性防水套管图片

奥凡环保科技充分理解到这些制造和应用上的困难,并以此为生存基础,为客户提供高质量的防水套管制品。我们遵循02S404等相关标准和图集进行生产,并支持来图定制,以满足客户多元化和个性化的需求。我们的宗旨是提供与价格相匹配甚至价值更高的高品质产品,也不忽略产品的外观设计,保证每一个出厂的产品都能让客户满意和安心使用。

在选择防水套管时,不能忽视专业制造商的重要性。一个具有专业制造实力和严格质量控制体系的厂家,能提供符合工程需要的、可靠的产品,这在工程建设的长远发展中至关重要。奥凡环保科技一直致力于在各个细节上做到精益求精,从而确保我们的客户能够获得包括柔性防水套管在内的较好管道防护解决方案。我们始终坚持以技术创新指引产品开发,注重与客户的沟通和服务,力求每一个环节都能满足客户的要求。
