防水套管的执行标准都有哪些

防水套管的执行标准主要包括以下几类:

一、防水套管国家标准图集

1. 02S404《防水套管》 这是比较常用的防水套管标准图集,由中华人民共和国建设部批准发布,批准文号为建质(2002)236号。该图集详细规定了防水套管的设计、制造、安装和检验等方面的要求,适用于民用、一般工业、市政给水排水工程构(建)筑物。

主要内容包括:

- 防水套管分类:柔性防水套管(A、B型)、刚性防水套管(A、B、C型)及刚性防水翼环

- 材料要求:Q235-A钢材、橡胶密封圈等

- 尺寸规格:详细的尺寸表和重量计算方法 - 安装要求:预埋位置、固定方式、密封处理等

- 检验标准:外观检查、尺寸偏差、焊接质量等

2. 18R409《管道穿墙、屋面防水套管》 这是一套针对管道穿越墙体和屋面时的防水套管执行标准,涵盖了管道穿墙和屋面防水套管的设计、选材、制造、安装和验收等方面的要求。

3. 07FS02《防空地下室给排水设施安装》 适用于人防工程中的防水套管安装,对防水套管的密封性能和防护要求有特殊规定。

二、行业标准

HG/T 5329-2018《橡胶柔性防水套管》 这是一套针对橡胶柔性防水套管的执行标准,规定了橡胶柔性防水套管的产品分类、要求、试验方法、检验规则、标志、包装、运输和贮存等方面的要求。

主要内容包括:

- 产品分类:根据材质、形状和尺寸分类

- 技术要求:外观质量、尺寸精度、密封性能等

- 试验方法:密封性能试验、耐压性能试验等

- 检验规则:出厂检验和型式检验要求

三、相关基础标准

材料标准

- GB/T3091-2001《低压流体输送焊接钢管》

- GB/T8162-99《结构用无缝钢管》

- GB3422-82《连续铸铁管》

- GB/T13295-91《离心铸造球墨铸铁管》

- HG/T3091:2000《橡胶密封件 给排水管及污水管道 接 密封圈 材料规范》 焊接标准

- GB985-88《气焊、手工电弧焊及气体保护焊焊缝坡囗的基本形式与尺寸》

- JB/T5000.3-1998《焊接结构尺寸公差与形位公差》

防腐标准

- GB8923-88《涂装前钢材表面锈蚀等级和除锈等级》 卫生标准

- GB/T17219-1998《生活饮用水输配水设备及防护涂料的安全性评价》

施工验收标准

- GB50268-97《给水排水管道工程施工及验收规范》

- GB50242-2002《建筑给水排水及采暖工程施工质量验收规范》

- GB50108-2001《地下工程防水技术规范》

四、分类及应用标准

柔性防水套管

适用于有地震设防要求的地区,管道穿墙处承受振动和管道伸缩变形、或有严密防水要求的构(建)筑物。

- A型柔性防水套管:一般用于水池或穿内墙

- B型柔性防水:用于穿构(建)筑物外墙

- I型柔性防水密封圈:适用于一般防水要求

- II型柔性防水密封圈:适用于较严密的防水要求

刚性防水套管

适用于管道穿墙处不承受管道振动和伸缩变形的构(建)筑物。

- A型刚性防水套管:适用于钢管

- B型刚性防水套管:适用于球墨铸铁管

- C型刚性防水套管:适用于铸铁管 刚性防水翼环 适用于管道穿墙处不承受管道振动和伸缩变形的构(建)筑物,适用于管道穿墙处空间有限或管道安装先于构(建)筑物或管道的更新改造。

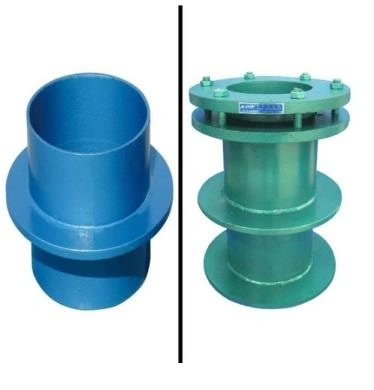

刚性防水套管图片和柔性防水套管图片

五、执行标准的重要性

防水套管执行标准为企业提供了指导,包括对防水套管各项指标做出了明确的规定,为防水套管的生产、检验、验收等环节提供统一的技术规范。 实际工程应用中,应根据具体使用场景和要求选择合适的执行标准,确保防水套管的质量和防水效果。同时,还需遵循国家、地区现行标准、规范中的有关规定及市政工程施工规范。

数据来源:

- [02S404《防水套管》标准图集](http://ztb.jxfz.gov.cn/nc/uploadfile/01432f14-022c-4a17-be1e-50fb66bd6a9d/02S404%E9%98%B2%E6%B0%B4%E5%A5%97%E7%AE%A1%281%29.pdf)

- [防水套管执行标准有哪些](https://m.qilaijian.com/zishi/45078.html)
