柔性防水套管长度计算方法

管道系统可靠性与防水效果实现,柔性防水套管正确安装是关键环节之一。工程技术人员需掌握柔性防水套管长度计算方法,才能根据施工需求订购适配产品。

一、选购前现场情况确认

柔性防水套管规格口径与墙体中所需长度是选择时重要参数。为配合墙体情况,需对柔性防水套管长度进行合理测量与计算。300mm 墙体厚度现场,所需柔性防水套管正确长度应为 300mm。此 300mm 指预埋在墙体内部长度,不包括法兰压盖及任何外露部分。此长度确保柔性防水套管两端法兰实现有效固定与封闭。测量起点从法兰压盖端翼环内侧开始,终点到迎水面端翼环内侧结束。上下翼环之间净距离即墙体厚度,也是柔性防水套管安装长度。

二、特殊安装要求处理

工程实际需求中,不同施工规范可能对柔性防水套管安装有特殊要求。

若需求柔性防水套管止水翼环与墙体持平,订货时须提前与生产商明确此要求。生产商接到这类特殊订单时,会**计算并制作等于墙体厚度长度的柔性防水套管,确保产品满足工程安装准确度。

工程要求柔性防水套管从墙体露出长度达到 100mm,这类细节同样需要在订购前与厂家沟通确认。个性化要求确保安装后柔性防水套管不仅在功能上满足需要,而且在外观上与整个工程设计相协调。

购买柔性防水套管前了解墙体实际厚度及特定安装需求非常关键。订购产品前,将这些信息与生产商进行详细沟通,生产商将依据提供参数,精心制造每一件柔性防水套管,确保它们**适应工程要求。

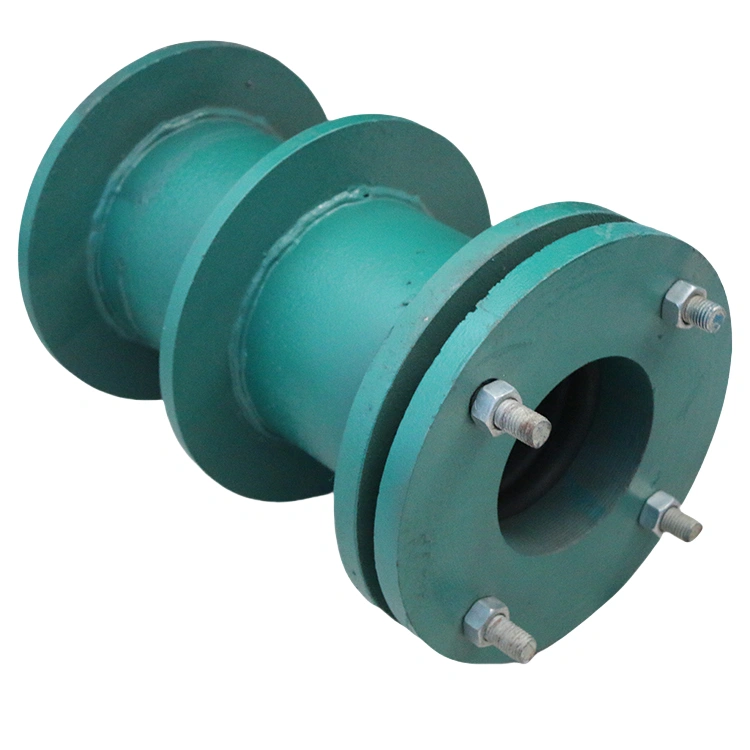

柔性防水套管产品图片

三、柔性防水套管标准长度与特殊情况

02S404 防水套管图集规定柔性防水套管标准长度为 300mm。此标准基于常规墙体厚度设定,但实际工程中墙体厚度可能大于或小于此标准。

墙厚小于 300mm 时,需局部加厚墙体至 300mm 以上。非混凝土墙体需改为混凝土结构,浇筑范围比翼环直径大 200mm。墙厚大于 300mm 时,需按实际墙厚定制柔性防水套管。

柔性防水套管重量计算以 300mm 长度为标准。实际长度不同时,按比例增减重量。例如 DN200 柔性防水套管,300mm 长重量 44.69kg,250mm 长则减去 50mm 管子重量 1.9kg,得到 42.8kg。

四、柔性防水套管安装注意事项

柔性防水套管安装过程中,翼环位置至关重要。中间止水翼环需完全嵌入墙体,上下两端止水翼环卡在墙体两侧。

法兰压盖须裸露在墙外,若将整个柔性防水套管全部预埋在墙体中,柔性防水套管将失去自身作用。压盖外露作用是为管道运作过程中或环境温度变化时对管道降噪位移补偿起到重要作用。

安装时需确保柔性防水套管垂直于墙面,垂直度偏差≤1/100,水平度偏差≤3mm/m。柔性防水套管与墙体钢筋需采用焊接固定,焊点不少于 3 处且均匀分布。

无、计算实例分析

DN100 柔性防水套管安装在 250mm 厚墙体中,所需柔性防水套管长度应为 250mm。测量时从上端翼环内侧到下端翼环内侧距离为 250mm,不包括翼环厚度。

DN200 柔性防水套管用于 400mm 厚地下室外墙,订购时需告知厂家墙体厚度 400mm。厂家将按此尺寸生产,确保防水套管长度准确匹配墙体厚度。

特殊工程要求柔性防水套管两端各露出墙体 50mm,总长度计算为墙体厚度 + 露出长度 ×2。300mm 墙体厚度,总长度为 300+50+50=400mm。

六、柔性防水套管常见问题解答

为什么柔性防水套管长度要等于墙体厚度?因为柔性防水套管作用是管道穿越墙体时防水密封,长度等于墙体厚度才能确保防水效果。

法兰压盖为什么不能计入长度?因为法兰压盖是可移动部件,安装时需裸露在墙外,所以不计入预埋长度。

如何确定柔性防水套管型号?根据所穿管道公称直径选择相应型号柔性防水套管。例如穿 DN100 管道,选择 DN100 柔性防水套管。

柔性防水套管与刚性防水套管长度计算有何不同?柔性防水套管长度指上下翼环之间净距离,刚性防水套管长度指两端口之间距离。

七、工程应用建议

设计阶段在图纸中明确标注墙体厚度和防水套管长度要求。采购阶段向厂家提供准确墙体厚度数据。施工阶段安装前再次确认防水套管长度与墙体厚度匹配。

特殊情况如有特殊要求(如露出长度、防腐要求等),需提前与厂家沟通。安装完成后进行水压试验,检查防水效果。

柔性防水套管长度计算看似简单,实际应用中需考虑多种因素。正确长度选择直接影响防水效果和工程质量,建议实际操作中严格按照国家标准和工程设计要求执行。
