02s404不锈钢防水套管详细介绍

奥凡环保科技专注建筑工程防水保护,提供管材产品。02S404 不锈钢防水套管凭借生产规范和定制能力,成为市场选择。了解产品特性和优势,对建筑材料选择至关重要。

一、国家标准解析

02S404 是中国建筑标准设计研究院发布的防水套管国家标准图集。该标准明确规定防水套管的结构形式、尺寸规格、材料要求及安装方法。标准适用于民用建筑、工业建筑及市政工程中管道穿墙防水密封。

标准将防水套管分为刚性和柔性两大类。刚性防水套管结构简单,由钢管、翼环组成。柔性防水套管结构复杂,包含钢管、翼环、橡胶密封圈、法兰压盘及螺栓组件。

二、产品分类详解

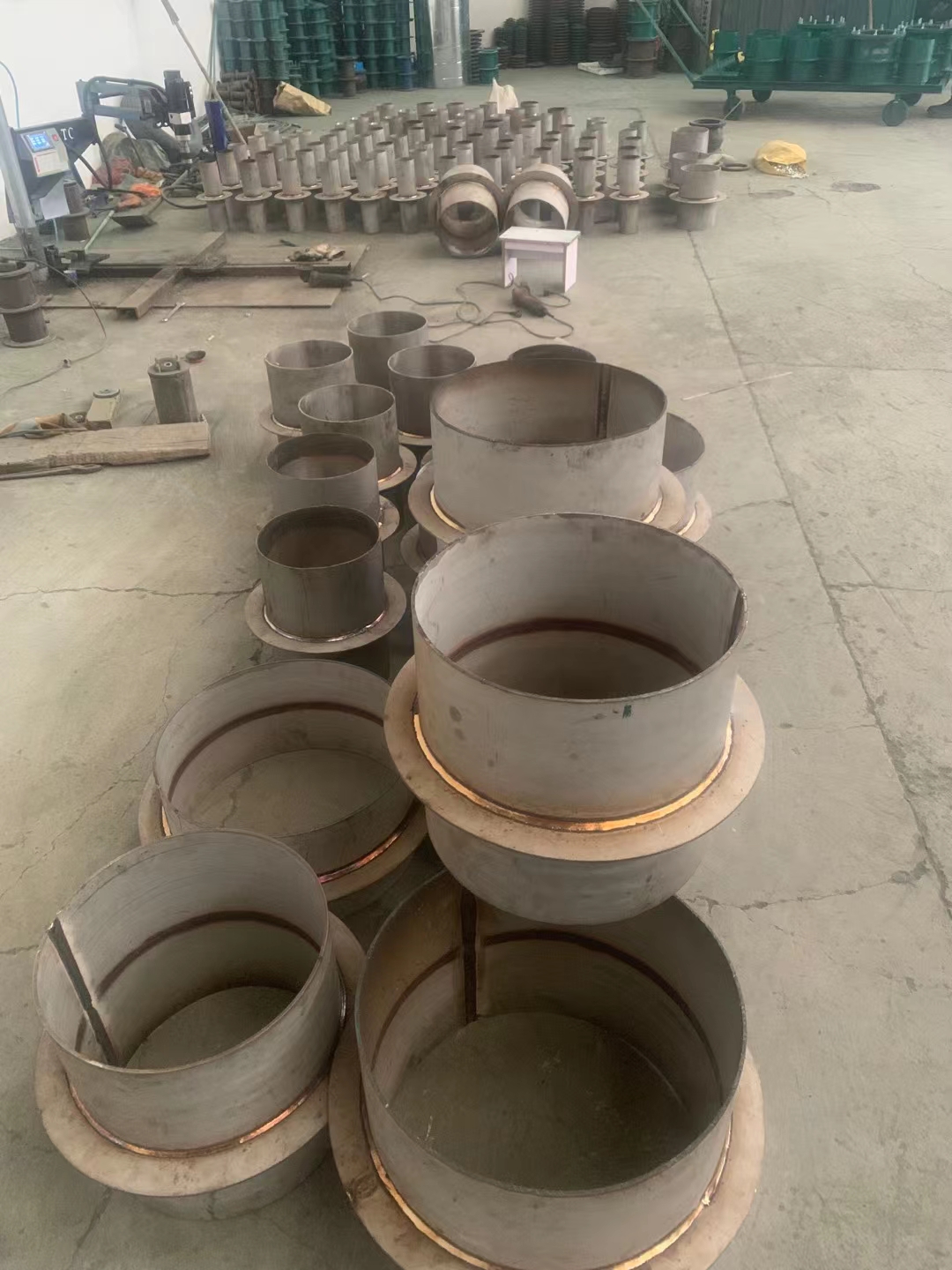

刚性防水套管

刚性防水套管适用于管道穿墙处不承受振动或伸缩变形的构 (建) 筑物。产品结构包含:

无缝钢管主体,壁厚≥3mm

翼环宽度≥100mm,厚度根据管径调整

环向筋直径≥12mm

公称通径范围 DN50-DN4000,防水套管内径略大于管道外径,预留 2-3mm 缝隙密封。标准长度 300mm(不含翼环厚度),实际长度根据墙体厚度调整。

柔性防水套管

柔性防水套管适用于管道穿过墙壁时需承受振动或有严密防水要求的构筑物。分为 IA 型、IB 型、IIA 型、IIB 型及双压盖型五种型号。

结构组成:

法兰套管连接管道

橡胶密封圈(分 Ⅰ 型、Ⅱ 型)适应不同防水等级

法兰压盘通过螺栓压紧密封圈实现止水

翼环焊接于钢管外侧增强结构稳定性

橡胶密封圈硬度 60±5ShoreA,压缩量控制在 30%-50%。螺栓采用 8.8 级高强螺栓,扭矩值 45-50N・m。

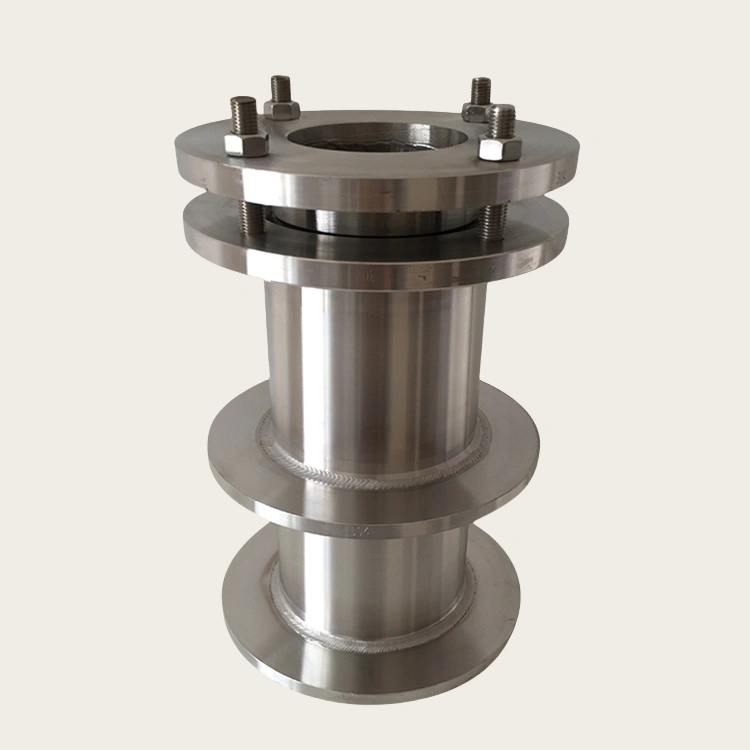

不锈钢柔性防水套管图片

三、材质选择指南

不锈钢材质分类

常见不锈钢材质分为三大类:

201 不锈钢:含铬 16%-18%,耐腐蚀性一般,适用于干燥环境

304 不锈钢:含铬 18%、镍 8%,耐腐蚀性良好,适用于大部分建筑环境

316L 不锈钢:含铬 16%、镍 10%、钼 2-3%,耐腐蚀性优异,适用于沿海、化工等恶劣环境

碳钢材质标准

碳钢采用 Q235B 材质,替代原 A3 材料标准。Q235B 含碳量 0.12%-0.20%,屈服强度≥235MPa,具有良好的焊接性能和加工性能。

四、技术参数对比

注:数据来源 GB/T 02S404-2019 标准

五、安装技术规范

混凝土墙体要求

防水套管需一次性浇筑于混凝土墙体。混凝土强度等级不低于 C30,墙厚不应少于 200mm。无法满足时需在墙的一侧或两侧加固,加厚部分直径比翼环直径大 200mm。

非混凝土墙体处理

遇到非混凝土墙体时,需局部做混凝土处理。浇筑混凝土范围比翼环直径大 200mm,确保防水套管一次浇固于墙内。

安装工艺流程

1、预制加工:按图纸尺寸切割无缝钢管,长度 = 墙厚 + 200mm

2、翼环焊接:采用 E4303 焊条,双面满焊,焊脚高度≥6mm

3、防腐处理:内壁除锈达 Sa2.5 级,外壁涂刷防锈漆两道

4、定位安装:调整垂直度偏差≤1mm/m,采用 Φ12 钢筋与结构钢筋点焊固定

5、缝隙填充:防水套管与管道间隙填充石棉水泥,外侧采用聚硫密封胶嵌缝

六、质量控制标准

焊接质量要求

翼环与套管满焊,焊缝高度≥6mm。焊接采用 T42 标准焊条,替代原 A3 材料标准。焊后进行 200℃保温缓冷,**焊接应力。

尺寸精度控制

防水套管内径偏差≤±0.5mm,翼环垂直度偏差≤1°。法兰平面度偏差≤0.2mm/m,确保密封性能。

防腐处理标准

表面防腐采用环氧富锌底漆(干膜厚度≥60μm)、聚氨酯面漆(干膜厚度≥80μm)。埋地防水套管采用 3PE 防腐,总厚度≥3.5mm。

七、应用场景分析

刚性防水套管应用

适用于地下室、普通建筑穿墙管道。静态环境下防水性能稳定,成本较低。某住宅小区地下室项目采用刚性防水套管,5 年使用无渗漏现象。

柔性防水套管应用

适用于人防墙、水池、污水处理厂等振动环境。某化工厂循环水管道采用柔性防水套管,有效吸收管道振动,使用寿命达 15 年以上。

特殊环境应用

沿海地区推荐使用 316L 不锈钢材质,耐盐雾腐蚀性能优异。某滨海酒店项目采用 316L 柔性防水套管,10 年使用无锈蚀现象。

八、维护保养建议

日常检查

每季度检查套管密封情况,特别是柔性防水套管的橡胶密封圈。发现老化或损坏及时更换,确保防水性能。

防腐维护

每年对暴露部分进行防腐检查,发现涂层破损及时修补。埋地部分采用阴极保护措施,延长使用寿命。

性能测试

每 3 年进行一次水压试验,试验压力为工作压力的 1.5 倍,保压 30min 无渗漏为合格。

奥凡环保科技提供定制服务,满足不同工程需求。产品通过完善设计和**制造,提升建筑工程整体质量。公司技术团队提供专业咨询,确保项目选择合适产品。
