众所周知,柔性不锈钢防水套管的预埋安装步骤至关重要。正确的预埋安装能够确保柔性防水套管的稳定性,能够保障它的密封性,从而有效地保护管道系统。今天我们将解密柔性不锈钢防水套管预埋安装步骤,以助您将柔性防水套管理解应用于实践中。

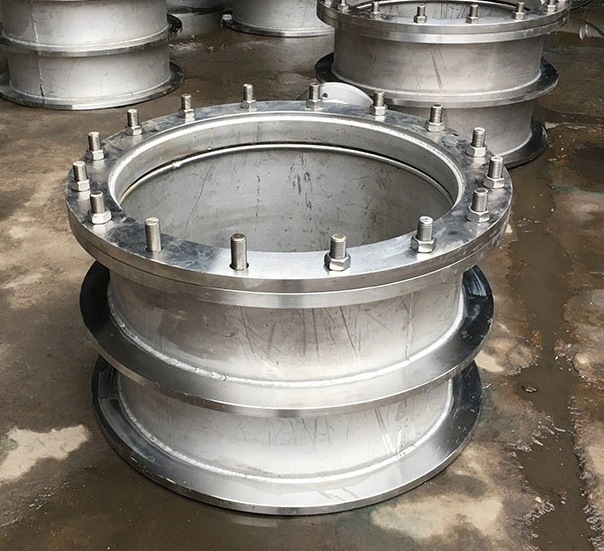

不锈钢柔性防水套管图片
一、柔性防水套管预埋安装工艺
防水套管定位放线
柔性防水套管预埋与土建墙体施工同步进行。按图纸定位放线,用全站仪确定防水套管中心坐标和标高,偏差不得超过 10mm。防水套管安装垂直于墙体表面,垂直度偏差≤1/100,水平度偏差≤3mm/m。
防水套管固定安装
防水套管与墙体钢筋采用焊接固定,焊点不少于 3 处且均匀分布,焊缝长度≥10d(d 为钢筋直径)。确保浇筑混凝土时不发生位移。穿混凝土水池等特殊部位,防水套管外侧增设 3-4 道环形肋板,肋板厚度≥8mm,与钢套管满焊连接增强抗渗性。
间隙预留
预埋过程预留不锈钢柔性防水套管与管道的间隙,一般为 20-30mm。间隙过小影响管道伸缩,过大增加密封难度。防水套管两端超出墙体表面 50mm,便于后续密封处理。预埋后用泡沫板或棉布封堵套管内部,防止混凝土浇筑时杂物进入。
二、防水套管密封处理操作
材料填充
管道安装完成后进行密封处理。清理防水套管内壁和管道外壁杂物,在防水套管与管道之间的环形间隙内分层填充密封材料。**层填入油麻丝,沿圆周均匀填塞并压实。中间层采用石棉水泥或膨胀防火密封胶,填塞深度不小于间隙的 2/3。表层用防水密封膏封口,宽度与防水套管法兰平齐。
柔性防水套管密封圈安装
柔性防水套管橡胶密封圈安装是关键步骤。在密封圈内侧涂抹硅油润滑,套入管道后调整至居中位置。用法兰压盖均匀压紧,压盖螺栓采用对角分步拧紧方式,确保每个螺栓受力一致。直至密封圈压缩量达到其直径的 1/3 左右,不得过紧导致密封圈变形失效。
三、特殊部位处理
穿越外墙处理
地下室外墙的套管在一端端口采用钢板焊接,安装时打开防水套管。保证防水套管两端质量和密封性,防止外界水渗透。防水套管与管道间隙填充石棉水泥,外侧采用聚硫密封胶嵌缝。
人防工程处理
人防地板施工中,针对人防墙和人防扩散室的管道和测压管,随结构预留进行预埋。采用防护密闭套管,翼环厚度≥10mm,宽度≥100mm,双面满焊。套防护密闭管两端出墙长度≥100mm,内侧安装密闭挡板,挡板与人防套管之间用密封胶填塞。
四、柔性防水套管质量验收标准
外观检查
验收时先进行外观检查,柔性防水套管表面无锈蚀、变形,法兰平面平整无划痕。密封胶层饱满光滑,无气泡、开裂现象。
水压试验
进行水压试验,在防水套管两侧管道安装阀门,缓慢升压至设计压力的 1.5 倍,保压 30 分钟。观察防水套管与墙体结合处、法兰密封面是否渗漏,压降不得超过 0.05MPa。
成品保护
验收合格后做好成品保护,在管道系统试运行前,不得随意拆卸防水套管部件。外露的防水套管法兰,涂刷防锈漆两道,避免锈蚀影响后续维护。整理施工记录,包括材料合格证、隐蔽工程验收单、水压试验报告等,归档备查。
五、注意事项
安装深度控制:确保防水套管两端超出墙体表面 50mm,便于后续密封处理
密封材料选择:根据使用环境选择合适的密封材料,常温环境采用石棉水泥,高温环境采用耐高温油麻
定期检查维护:建议在工程验收前或定期进行检测,确保防水套管安装质量和使用效果
特殊环境处理:沿海地区或化工环境建议使用 316L 不锈钢材质,增强耐腐蚀性
遵循以上施工规范,避免柔性防水套管出现渗漏、松动等问题,为管道系统提供长期可靠的防水保障。
