刚性防水套管通用商品实施标准

奥凡环保科技一直以来以高品质的刚性防水套管而闻名于业界。作为一种通用商品,刚性防水套管须符合02S404 国家标准图集要求。该标准由中国建筑标准设计研究院发布,适用于民用建筑、工业建筑及市政工程中管道穿墙防水密封。

主要技术标准:

• 02S404《防水套管》:详细规定防水套管结构形式、尺寸规格、材料要求及安装方法

• GB55030-2022《建筑与市政工程防水通用规范》:强制性工程建设规范

• GB50108《地下工程防水技术规范》:地下工程防水等级判定标准

根据国家标准图集S312和02S404《工程与建筑研发设计方案》,大部分制造企业都按照这些标准进行制造。在非混凝土结构中,墙体须改为混凝土结构,以确保防水套管的效果。刚性防水套管广泛应用于建筑工程、化工厂、钢铁厂、饮用水设施、污水处理站等项目,以满足墙体适墙、振动抑制或严格防潮等要求。

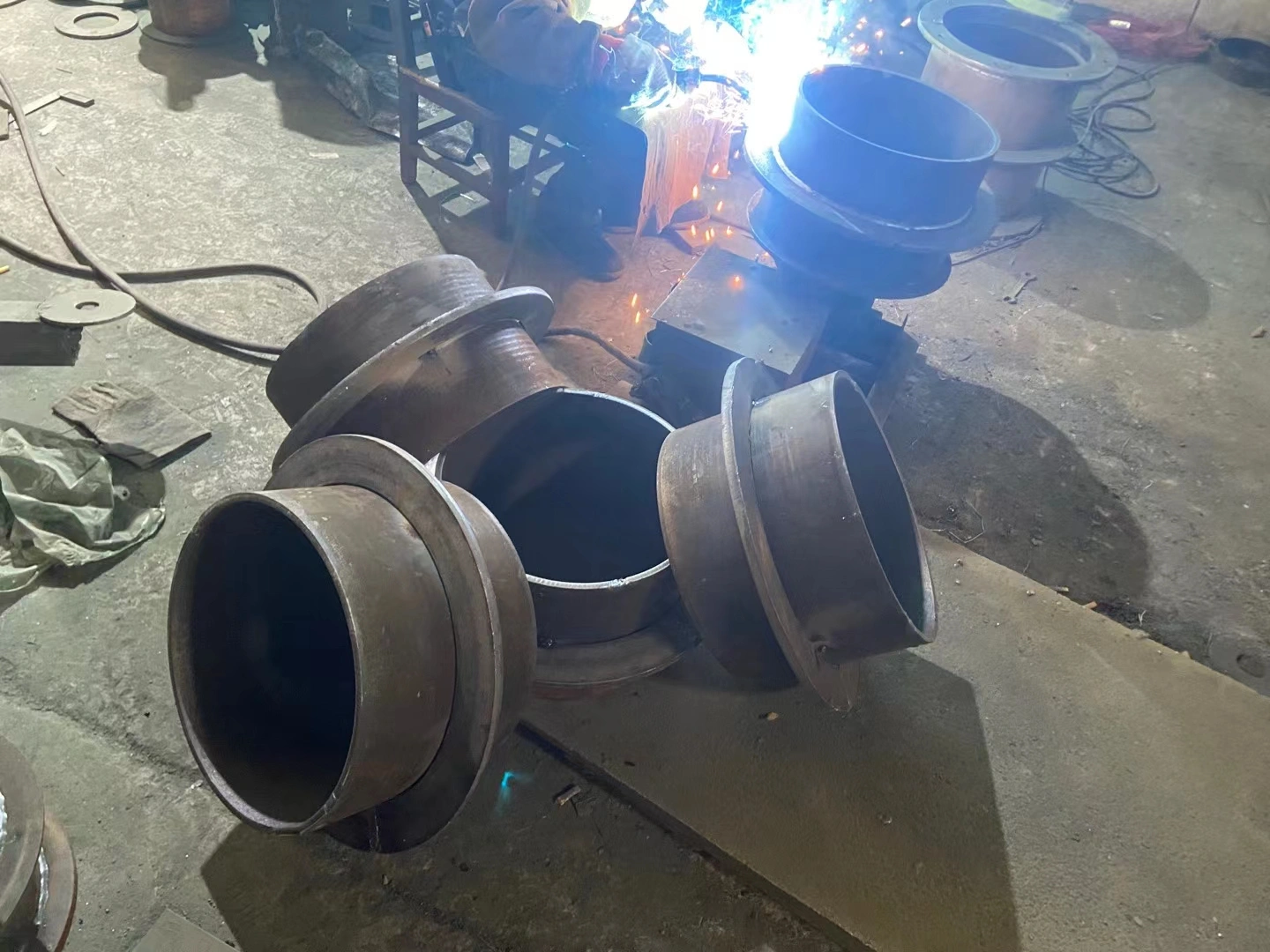

刚性防水套管图片

一、从防水套管的加工工艺来看,刚性防水套管的制造过程非常简单。

刚性防水套管由碳钢无缝钢管和翼环焊接而成。这种防水套管通常以无缝钢管为主体,壁厚≥3mm,翼环宽度≥100mm,厚度根据管径调整,环向筋直径≥12mm,为了确保防水套管的质量,所使用的密封圈、聚氨酯涂料和防腐工业涂料须符合GB/T17219-1998的**要求,并符合我国地区防治检验检测**机构的要求。硅酮密封圈的强度、力学性能、质量、规格、尺寸公差等参数和实验应符合HG/T3091-2000的要求。

二、防水套管的不同特性和规格可以通过图示来展示。

图中标注了DN防水套管的公称直径,D1表示穿过套管的管道的外径,D2是防水套管的直径,D3是法兰盖的内径,D4是螺栓中心距,D5表示法兰盖的直径。Il表示法兰盖上方短管的长度,l0是密封圈的厚度,δ2代表钢套管的壁厚,n-M则代表螺栓的数量和型号。

三、从另一个角度来看,防水套管还可以根据是否符合国家标准进行分类。

这种分类方法主要基于防水套管的厚度和翼环的总宽度。可以将防水套管分为防水套管和刚性防水套管,其中刚性防水套管还可以进一步分类为封闭式防水套管。对于每个项目,根据工程设计要求,主要规范应进行澄清,标准图集为法兰的规范提供了有效的依据。

四、实际安装中,翼环是防水套管的关键部分。

防水套管主要用于固定管道,而翼环则用于固定防水套管本身。在需要固定的管道上,翼环可以与各种法兰组装配合使用。可以使用铁丝法兰来固定低压管道,而高压管道通常采用焊接法兰。刚性防水套管安装过程中,需要加入一个密封点,然后使用地脚螺丝将法兰盖牢固拧紧,确保防水效果。

奥凡环保科技通过坚持高标准和严格的质量控制,确保其刚性防水套管符合通用商品的实施标准。您可以通过转发本文,或点击我们的官方网站,进一步了解更多关于刚性防水套管的信息,以及了解我们的,定制化的解决方案,以及所做出的贡献。
