人防电气与通风套管预埋绝密图纸解析

地下人防工程中,建设质量的要求十分严格,特别是电气与通风系统的预埋工程,都须遵循**的设计与施工标准。奥凡环保科技作为专业的防水套管生产厂家,提供了人防电气与通风套管预埋方面的关键技术解读,帮助工程师们更好地理解与应用相关图纸和标准。

一、人防电气套管预埋的重要性

人防环境中,电线电缆通过的电气套管应有实现严密的密闭。这是因为普通的电线管在穿越战时密闭墙时有内部空腔,若直接贯穿,将使得非清洁区的染毒空气深入清洁区,对人员的健康构成严重威胁。因此,在每个穿越点上都须加装人防电气密闭套管,并在电气密闭套管内填充密闭材料,以切断任何可能的空腔联通。

二、电气套管预埋的细节解析

根据GB50038《人民防空地下室设计规范》第7.4.3条规定,穿过外墙、临空墙、防护密闭隔墙和密闭隔墙的各种电缆管线和预留备用管,应选用管壁厚度不小于2.5mm的热镀锌钢管。电气套管预埋时,管口应伸出墙面30-50mm(即3-5厘米),以便于后续的连通与防护。同时,穿过人防墙体的同类多根弱电线路可合穿在一根保护管内,但应采用暗管加密闭盒的方式进行防护密闭处理,保护管径不得大于25mm。

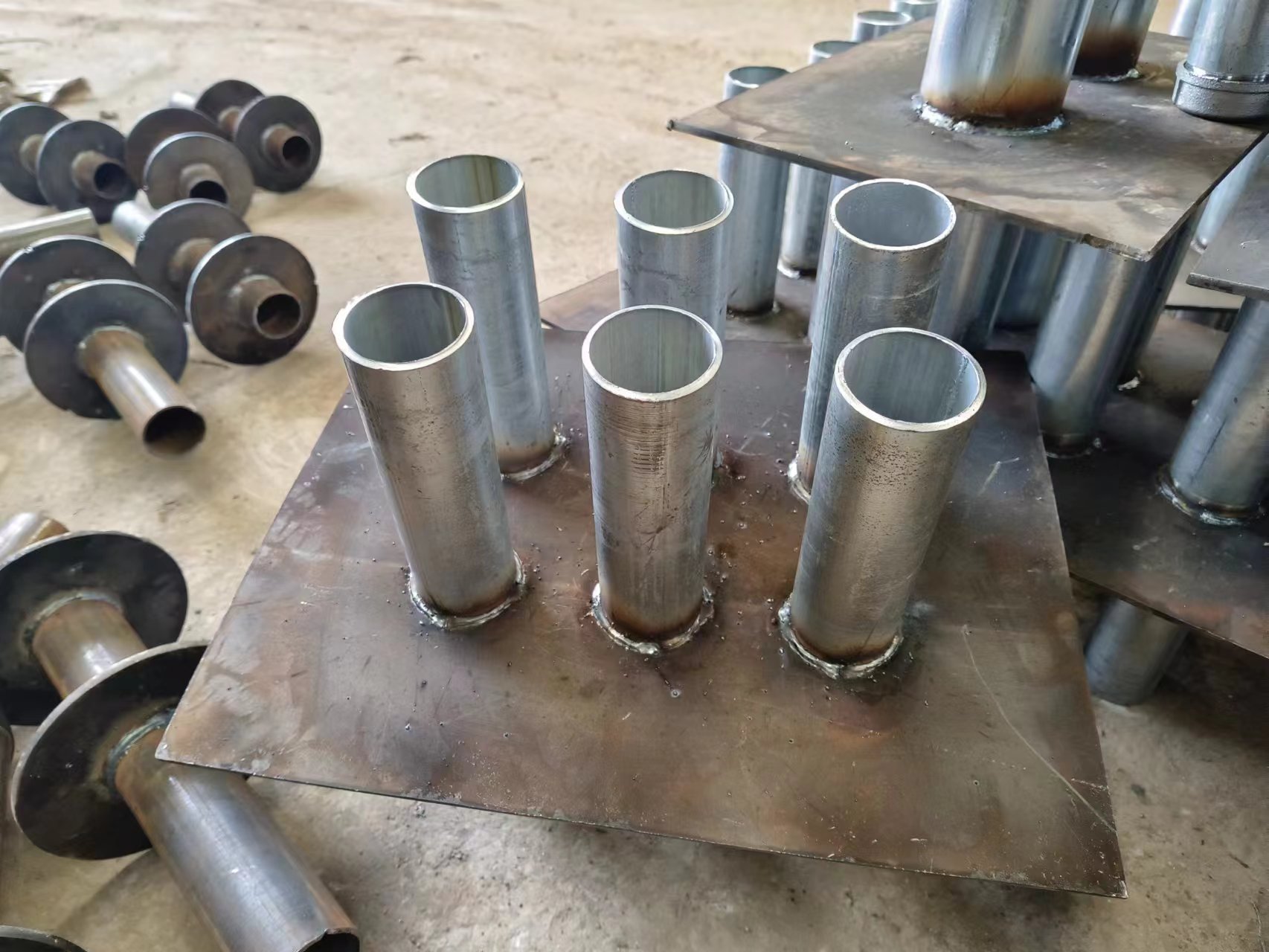

人防电气套管图片

三、人防通风密闭套管预埋的挑战

预埋时常见的问题包括通风套管遗漏、错留或预埋孔尺寸不合适。错误的预埋位置、轴线、标高与图纸不符通常会导致在管道施工中对结构需进行剔凿,这不仅影响结构的施工质量,也增加了工程难度与成本。人防工程严禁后期开洞剔凿,所有穿墙管线要提前预埋到位。

四、通风套管的定制与安装

通风套管俗称预埋管或人防通风套管,应根据图集(如07FK02)的I型和II型标准制作,密闭穿墙短管两端伸出墙面的长度应大于100mm。通风预埋密闭短管应采用厚度不小于3mm钢板机械卷制成形;防爆超压排气活门的预埋短管其厚度为6mm。通风套管加工与埋设时,应结合设计严格控制尺寸与定位。在浇筑时应该保障人防通风套管与墙体结构的钢筋牢固焊接,以避免错位。

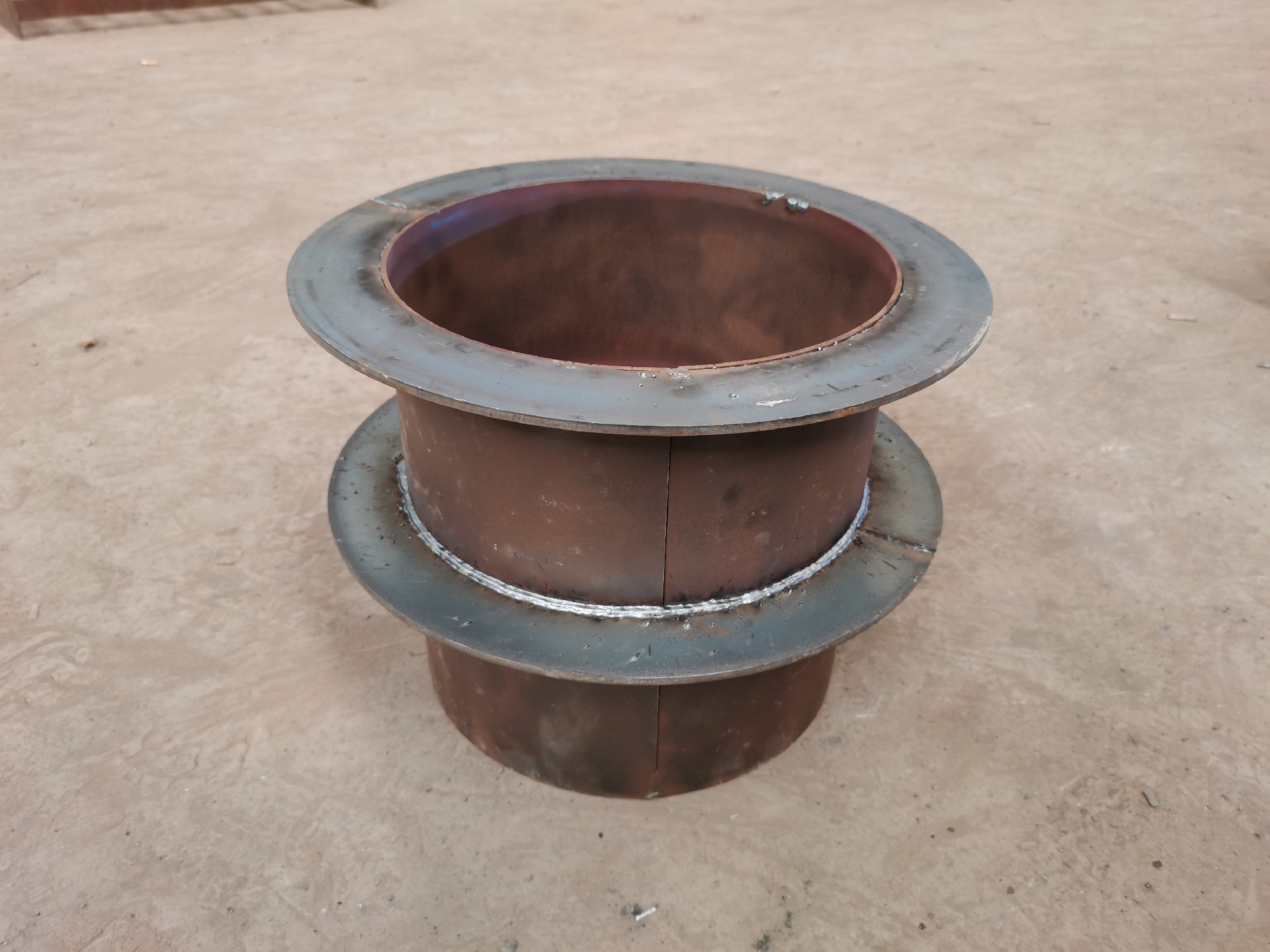

人防通风套管图片

五、通风套管的生产要求

生产工艺与刚性防水套管相似,应通过机械切割、去毛刺、除锈和内壁防腐处理。密闭短管中间应设密闭肋,密闭肋厚度为5mm,密闭肋高度为50mm。翼圈两侧须满焊,焊缝应光滑无缺陷,并及时清除焊渣。密闭肋与短管应双面满焊、焊缝严密。外壳还需要填充软材料,端部用密封胶带完整保护。

六、通风套管的生产环节关注点

通风套管的工作环境直接关乎其性能,因此在选择安装地点时需考虑环境因素。设备应光滑、密实,避免受到机械设备操作不当而造成损坏。

七、管道施工注意事项

1. 保持防护密闭性,禁止在人防墙上随意开洞,所有穿墙管线要提前预埋,严禁后期开洞;

2. 所有管材需使用镀锌钢管或钢塑复合管,避免使用PVC等塑料管材。穿过人防围护结构的给水管道应采用钢塑复合管或热镀锌钢管,不得采用PVC管;

3. 非人防用地下室的生活污水等与人防无关的管线不得穿越人防结构。上部建筑的生活污水管、雨水管、燃气管不得进入防空地下室;

4. 配电箱与其他控制箱都应明装于墙体上,避免影响人防墙体有效厚度。防空地下室内的各种动力配电箱、照明箱、控制箱,不得在外墙、临空墙、防护密闭隔墙、密闭隔墙上嵌墙暗装。若*须设置时,应采取挂墙式明装;

5. 各人员出入口和连通口的防护密闭门门框墙上均应预埋4～6根备用管,管径为50～80mm,管壁厚度不小于2.5mm的热镀锌钢管;

6. 人防防护密闭墙、密闭墙施工时不允许使用塑料线盒。

人防电气与通风套管预埋是一项需要精准操作与高度责任心的工程。只有通过仔细的规划与严格的施工管理,才能确保整个人防系统能在关键时刻发挥作用。奥凡环保科技在这方面拥有****的专业知识和技术支持,保证为您的人防工程提供合适解决方案。我们奥凡环保科技致力于为人防工程预埋提供专业的技术支持和**的产品,从而却确保项目的成功实施。如果您对文章内容感兴趣或有进一步的需求,请转发和收藏,点击下方链接**更多信息。我们始终在这里,为您的人防安全保驾护航。
