人防密闭套管与普通预埋套管图解对比分析

文章来源：奥凡环保科技作者：Aofan 时间：2026-03-07 09:26:17 阅读：621次

人防工程中的防水套管系统是保证施工完整性和功能效能的重要组成部分。奥凡环保科技作为知名的防水套管生产厂家,拥有丰富的行业经验和深厚的技术背景。今天,我们将对人防密闭套管和普通预埋套管在分类、安装方法、标准以及定额方面的显著差异进行深入的图解对比分析。

一、分类不同

安装工程中使用的防水套管可分为多种类型,常见的包括一般穿墙套管、刚性防水套管和柔性防水套管。这些防水套管在民用建设和普通工程中广泛应用,它们配合相应的防水措施,一起构成了建筑物围护结构的防水系统。刚性防水套管适用于管道穿墙处不承受管道振动和伸缩变形的构(建)筑物,而柔性防水套管适用于有地震设防要求的地区,管道穿墙处承受振动和管道伸缩变形、或有严密防水要求的构(建)筑物外墙。

相较之下,人防套管,特别是人防密闭套管,多采用密肋式设计,专门适用于具有抗爆、防化的人防工程。根据GB50038《人民防空地下室设计规范》规定,与人民防空工程无关的管道不宜穿过人防防护结构。如因条件限制需要一定穿过时,只允许公称直径不大于150mm的给水、消防、采暖、空调冷媒管道穿过。上部建筑的生活污水管、雨水管、燃气管不应穿过人防围护结构。穿越上述墙体的管道不得使用排水铸铁管和PVC管,而应采用钢塑复合管或热镀锌钢管。复杂严苛的人防环境下,普通预埋套管往往无法满足需求,需使用专门设计的人防密闭套管以保证人防工程的安全性和密封性。

二、安装方法不同

人防密闭外墙施工中,无论是测压管、取样管还是压缩空气管,它们都需要与密闭墙浇筑成一体。按照规定,这些管道不能在墙体上预留孔洞后再行安装,须提前预埋,严禁后期开洞。相应的人防密闭套管不仅要严格按规范选材,而且其焊接须密实到位,以免漏气或渗漏,,双面满焊,焊缝饱满、平整、光滑,严禁有夹渣、气孔、气泡和裂纹等缺陷,以免漏气或渗漏。

而对于普通穿墙套管,安装要求相对宽容。安装前需要对普通穿墙套管外壁刷上底漆,内壁则涂上两道防锈漆,还应该在普通穿墙套管内填充锯末、旧棉絮等物质,然后用胶带封闭两端,以防其他杂物或混凝土侵入。

特别需要注意的是:当给水管、消火栓管、喷淋管、机械排水管等从出入口引入时,应在防护密闭门的内侧设置防爆波阀门;当从围护结构引入时,应在围护结构的内侧设置防爆波阀门。防护阀门应采用公称压力不小于1.0MPa的闸阀或截止阀,阀芯为不锈钢或铜材质,其中心距墙面或顶板内侧距离不宜大于300mm,并应设置在便于操作处,有明显的启闭标志。此外,消火栓箱不得嵌埋在人防外墙、临空墙、密闭墙内,应采用挂墙式明装,以免减少墙体厚度,影响工事的防护能力和密闭性能。

三、标准不同

密闭环境对防爆和气密性的要求迫使人防密闭套管的翼环和套管厚度应符合国家标准的严格规定。带密闭肋的穿墙套管,密闭翼环、法兰宽为100mm,厚度不小于10mm。穿墙套管内径应大于穿墙管外径的30-40mm,便于用密封材料填塞密实。双面满焊、焊缝的饱满、平整与光滑,严禁有夹渣、气孔、气泡和裂纹等缺陷的出现。对于有抗力要求的临空墙、顶板、相临防护单元隔墙内,应采用带密闭肋、抗力片的穿墙套管,密闭肋应居中,抗力片面应与结构完成面平。

普通民用建筑中安装的防水套管和柔性防水套管则侧重于法兰的密封管件,验证阀门密封面的光洁度,保证没有划痕或斑点等影响密封性能的缺陷,并在某些情况下涂抹白凡士林作为额外防护。刚性防水套管由于材质坚硬且密封性能较好,防水效果更为出色;柔性防水套管虽然也具有一定的防水性能,但由于材质较软,在使用过程中可能会受到拉伸和压缩的影响,防水效果可能稍逊于刚性防水套管。

四、定额计算

人防密闭套管的定额计算有其特殊性。根据定额规定,密闭套管制作安装适用于人防工程中的通风管道穿墙管,按图区分不同直径,以"个"为计量单位。需要注意的是,如果已将穿人防墙的密闭套管计入定额,则无需额外计算密闭肋,以避免重复计费。通常情况下,项目定额会考虑到主要部件,如密闭套管,若项目清单已覆盖,则不需要再次单独计算。在执行项目时,应参照详细的施工图纸和定额说明,以确保所有费用都得到准确核算。对于普通穿墙套管,定额也是通过计算墙体穿口大小后确定规格和数量,帮助工程师们更好地估算材料成本和安装时所需的具体规格。

通过对比分析,我们可以明显看到这两种套管系统在多个方面的区别。这些差异的存在是为了保证人防工程能在**情况下发挥其设计意图,保护人员和重要设施的安全。

为了帮助您更好地理解,接下来,我们将在图片中详细展示人防密闭套管与普通预埋套管的区别:

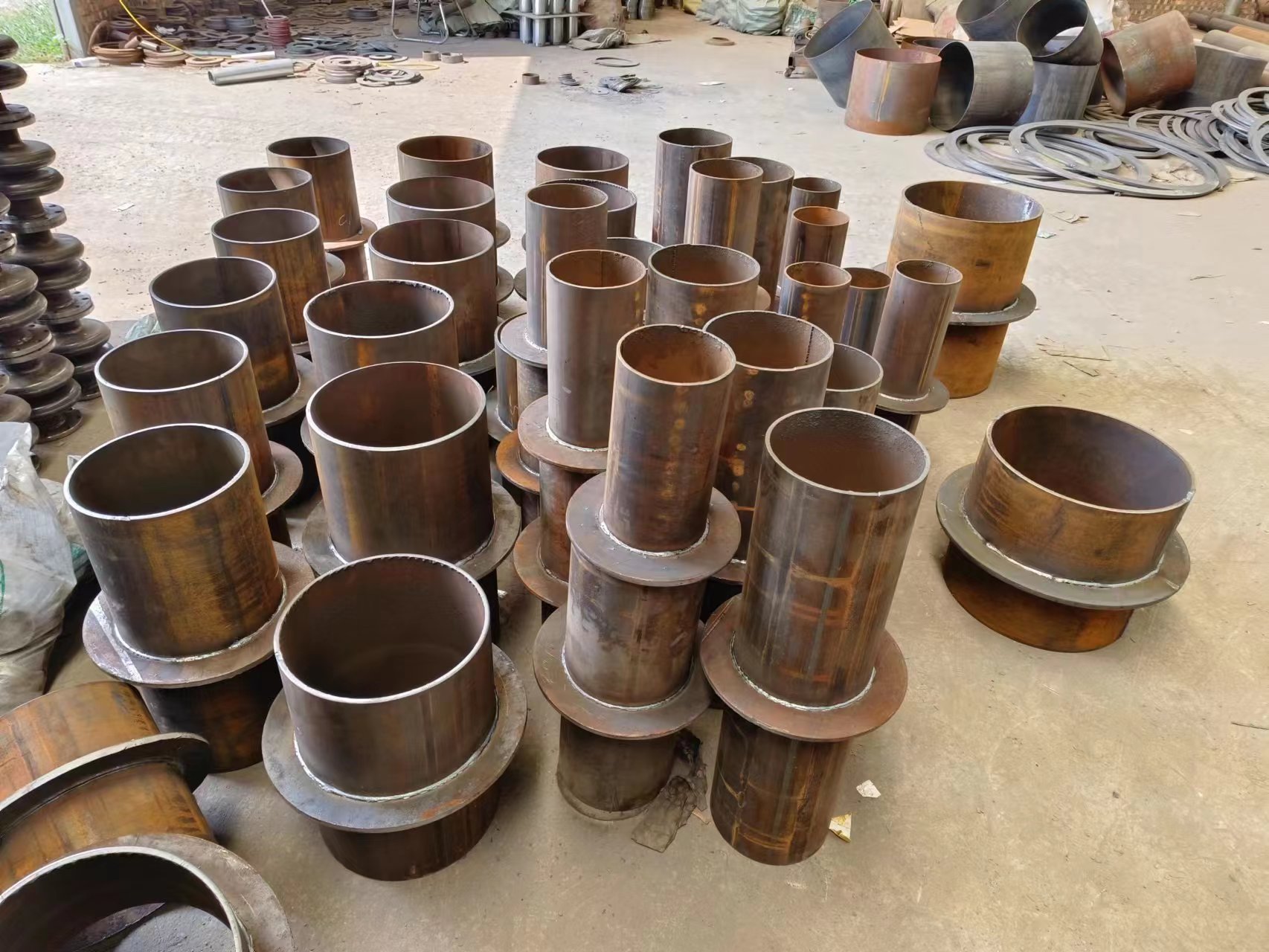

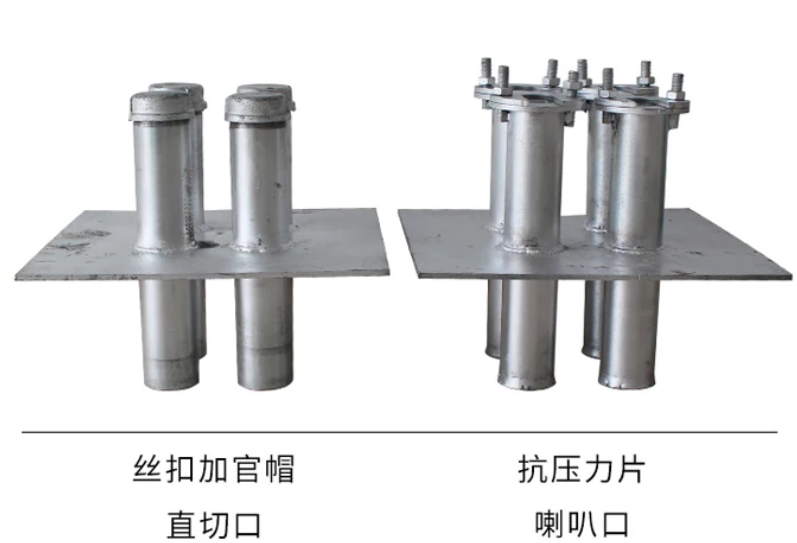

人防密闭套管图片
