柔性防水套管A型和柔性防水套管B型的区别

柔性防水套管 A 型和 B 型在结构设计上存在显著差异,直接影响密封性能和适用场景。

一、A 型柔性防水套管结构特点

A 型柔性防水套管采用 "单法兰压盘 + 单挡圈" 结构设计。防水套管本体一端焊接法兰压盘,另一端通过密封挡圈与管道柔性连接。整体结构简洁,安装时无需额外调整组件位置,适合空间受限的施工场景。

二、B 型柔性防水套管结构特点

B 型柔性防水套管采用 "单法兰压盘 + 双挡圈" 结构设计。柔性防水套管两端内部均设置密封挡圈,底部多一道金属挡圈,能有效确保管道防水密封效果,结构稳定性强。

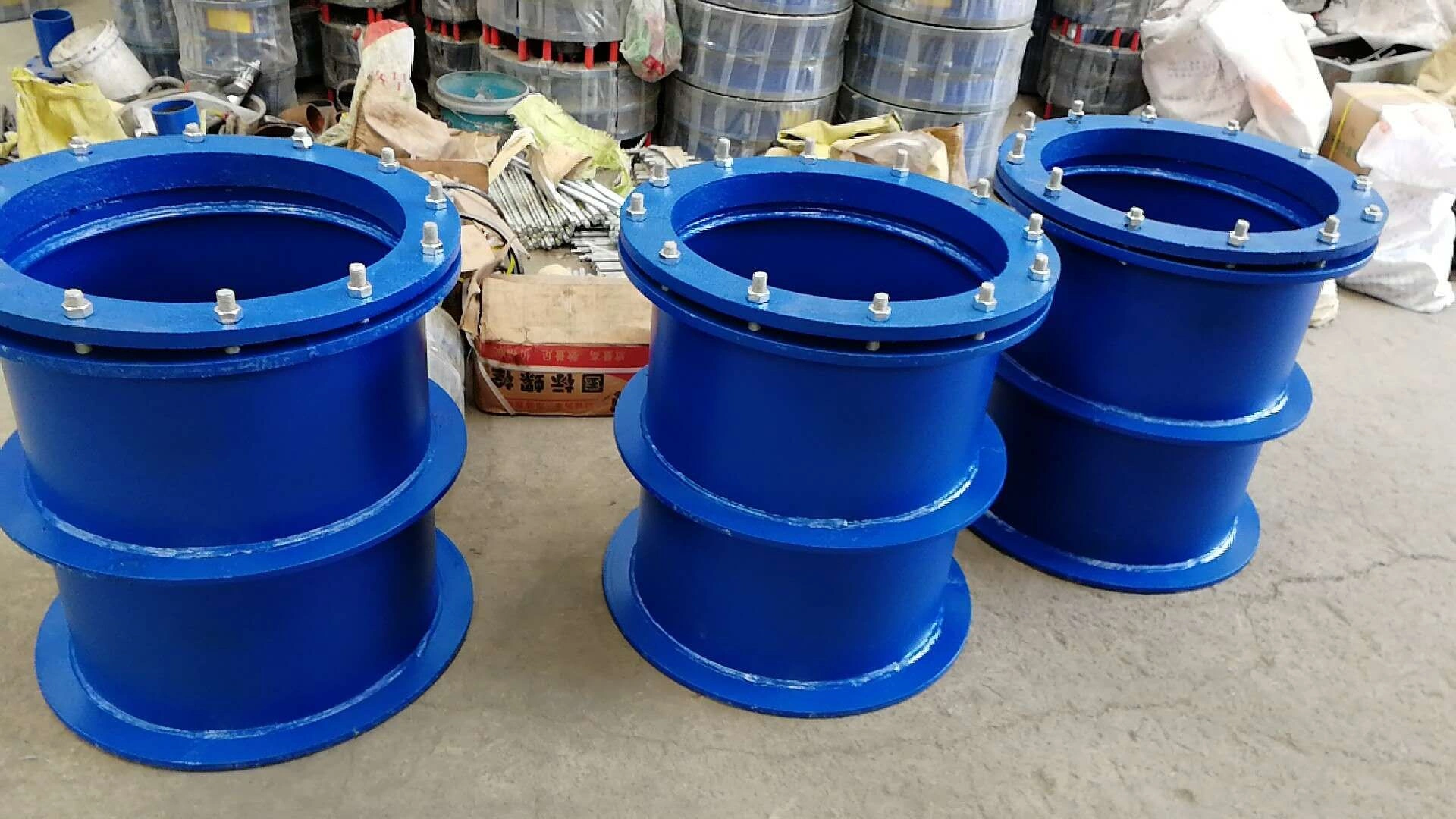

柔性防水套管图片

三、柔性防水套管性能参数对比分析

1、柔性防水套管位移补偿能力

两种类型防水套管均具备位移补偿功能:

径向位移:±5mm

轴向位移:±3mm

角度偏差:≤1°

柔性防水套管B 型因双挡圈设计,在应对管道振动和沉降时表现更稳定,密封效果优于 A 型柔性防水套管。

2、柔性防水套管密封性能指标

密封性能是选型关键考量因素:

柔性防水套管A 型:密封圈为 O 型圈,压缩量 20%-30%

B 型柔性防水套管:密封圈为锥形条,压缩量 30%-40%

水压试验:1.5 倍工作压力,保压 30min 无渗漏

B 型防水套管多一道挡圈设计,密封性能提升约 20%,更适合高防水要求场景。

三、柔性防水套管材质选择标准

材质选择需根据使用环境确定:

常规环境:Q235B 碳钢本体,天然橡胶密封圈

腐蚀环境:镀锌碳钢或 304 不锈钢本体

特殊介质:三元乙丙橡胶或氟橡胶密封圈

四、柔性防水套管适用场景技术选型

1、A 型柔性防水套管适用场景

柔性防水套管A 型以 "简洁实用、成本经济" 为核心优势,适合以下场景:

住宅卫生间、厨房管道

非承重墙体穿越

中低等级防水要求工程

小位移量民用场景

2、B 型柔性防水套管适用场景

柔性防水套管B 型凭借高密封性能特点,适配以下高要求场景:

人防墙体、地下室剪力墙

化工、电厂等工业管道系统

高防水等级建筑关键部位

振动环境和沉降区域

五、柔性防水套管选型决策要素

选型需综合考量以下要素:

防水等级要求

管道位移量大小

振动强度评估

介质腐蚀性分析

成本预算控制

六、柔性防水套管安装技术规范要求

1、柔性防水套管定位精度控制

安装定位需严格控制精度:

中心坐标偏差:≤10mm

标高偏差:±5mm

垂直度偏差:≤1/100

水平度偏差:≤3mm/m

2、柔性防水套管固定方式规范

柔性防水套管固定需采用可靠方式:

与墙体钢筋焊接固定

焊点不少于 3 处且均匀分布

焊缝长度≥10d(d 为钢筋直径)

严禁直接焊接在结构主筋上

3、柔性防水套管密封处理标准

密封处理需遵循标准流程:

环形间隙分层填充密封材料

**层油麻丝均匀填塞压实

中间层石棉水泥或密封胶

表层防水密封膏封口

七、奥凡环保科技质量承诺

奥凡环保科技严格按照 02S404 标准生产柔性防水套管:

每批材料提供材质证明书和检测报告

按 10% 比例抽样进行性能测试

柔性套管壁厚偏差控制在 ±0.5mm 内

密封圈压缩**变形率≤25%

技术团队可为客户提供专业选型指导,根据工程实际需求推荐合适防水套管类型和规格。奥凡环保科技秉承质量**理念,确保每个产品都能满足防水要求。

柔性防水套管 A 型 B 型对比表

对比项目

A 型柔性防水套管

B 型柔性防水套管

选型建议

结构设计

单法兰压盘 + 单挡圈

单法兰压盘 + 双挡圈

B 型结构更稳定

密封性能

O 型圈,压缩量 20%-30%

锥形条,压缩量 30%-40%

B 型密封效果更优

位移补偿

±5mm 径向,±3mm 轴向

±5mm 径向,±3mm 轴向

能力相当

适用场景

中低等级防水,民用建筑

高等级防水,工业工程

按防水等级选择

成本预算

相对较低

相对较高

平衡性能与成本

数据来源

本文技术参数参考以下标准和规范:

02S404《防水套管标准图集》

GB 50108-2024《地下工程防水技术规范》

HG/T 3091-2000《橡胶密封件材料规范》

《人民防空工程验收规范》
