安装防水套管的*要性

防水套管作为管道系统关键部件,承担多重防护功能。奥凡环保科技深入研究防水套管技术要求,提供符合国家标准的防水解决方案。

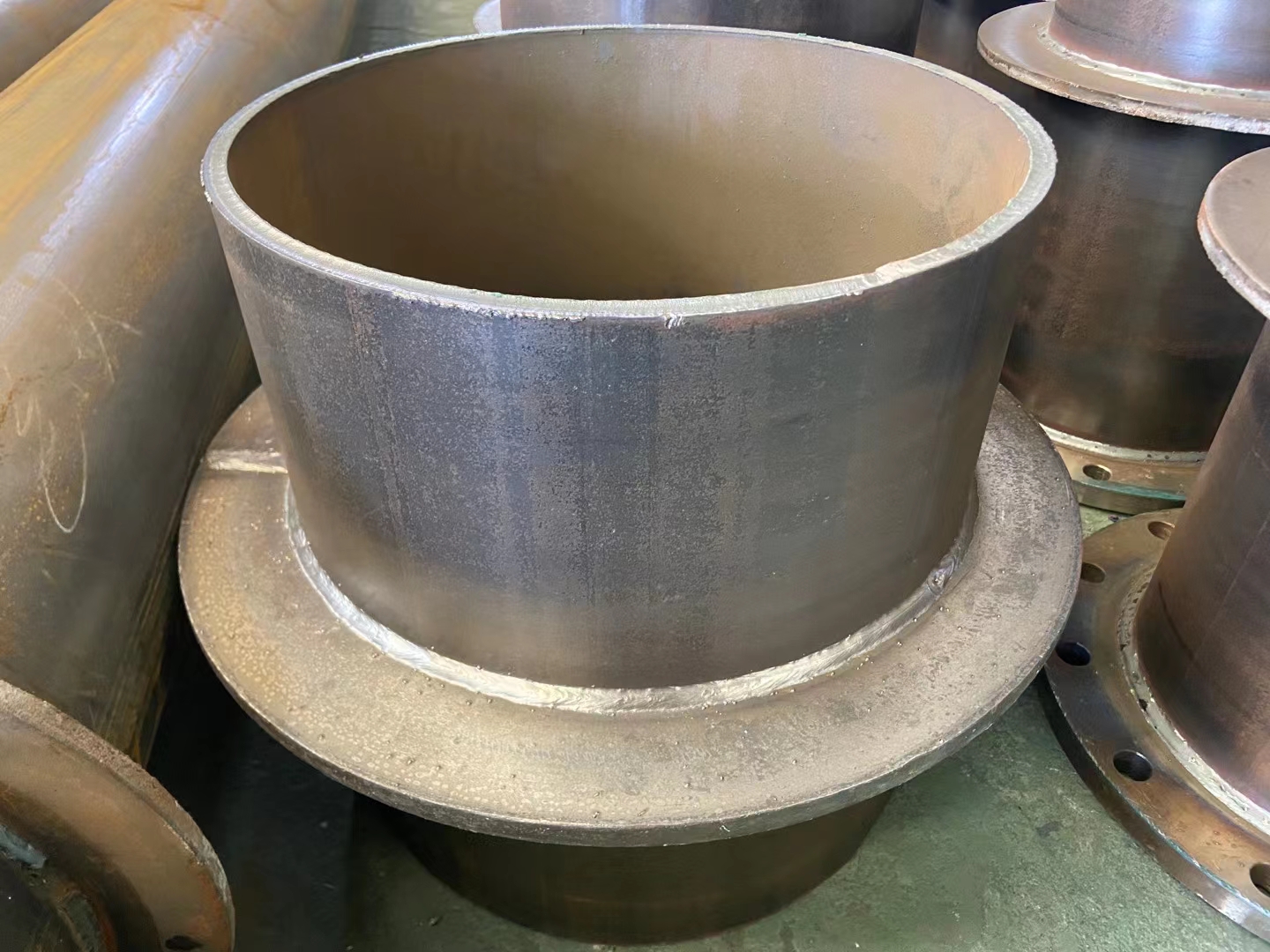

防水套管分为刚性和柔性两种类型。刚性防水套管适用于一般墙穿管道,通过翼环形成密封屏障;柔性防水套管配备橡胶密封圈,适应振动环境,提供管道柔性连接。两种类型防水套管在建筑工程中发挥不同防护作用。

一、防水套管安装质量影响因素

1、防水套管定位精度要求

防水套管安装位置偏差直接影响使用效果。根据 02S404 国家标准图集,防水套管中心坐标偏差≤10mm,标高偏差 ±5mm。垂直度偏差≤1/100,水平度偏差≤3mm/m,确保与管道安装同心,避免后续连接受力不均。

2、防水套管密封处理标准

密封是防水核心环节,需分层规范操作。管道穿入防水套管后,先清理防水套管内壁和管道外壁杂物、铁锈。环形间隙内**层填塞油麻丝,沿圆周均匀填充并压实;中间层采用石棉水泥或膨胀防火密封胶,填塞深度不小于间隙的 2/3;表层用防水密封膏封口,宽度与法兰平齐。

3、防水套管固定方式规范

防水套管与墙体钢筋采用焊接固定,焊点不少于 3 处且均匀分布在防水套管圆周,焊缝长度≥10d(d 为钢筋直径)。穿水池、地下室等防水要求高的部位,防水套管外侧需增设 3-4 道环形肋板,肋板厚度≥8mm,与套管满焊增强抗渗性。

二、防水套管防护作用

1、防水套管结构保护功能

防水套管有效保护墙壁内管道。当建筑受到地质变动或温度变化影响时,墙体可能出现微小移动或变形。防水套管将变动限制在安全范围,避免管道直接损坏和可能导致的连锁问题。

2、防水套管漏水控制效果

在居民楼中,防水套管发挥不可替代作用。它将漏水封闭在特定区域,防止水流四散,减少维修工作时对墙体其他部分的损伤。防水套管顶部高出装饰地面 50mm(卫生间)/20mm(普通房间),有效防止水流蔓延。

3、防水套管振动隔离能力

柔性防水套管配备橡胶密封圈,具有良好的密封性能。橡胶密封圈压缩量控制在 30%-50%,允许管道轴向位移 ±5mm,适应振动环境,保护管道系统免受振动影响。

三、防水套管安装技术规范要求

1、前期准备工作

安装前需**准备。核对设计图纸,确认防水套管型号、规格与管道直径、墙体厚度匹配,常用防水套管规格从 DN50 到 DN300 不等,防水套管长度需与墙体厚度一致,误差控制在 ±5mm 以内。检查防水套管外观质量,壳体应无变形、裂纹,法兰平面平整。

2、防水套管预埋安装流程

定位放线采用全站仪确定防水套管中心坐标和标高。预埋固定采用型钢支架制作独立支撑体系,与结构预埋件焊接。安装时防水套管中心与管道设计轴线偏差≤3mm。预埋时防水套管两端应超出墙体表面 50mm,内部用泡沫板封堵,防止混凝土浇筑时杂物进入。

3、防水套管质量验收标准

安装完成后需进行**检查。外观检查防水套管表面有无损伤,密封胶层是否饱满,无气泡、开裂现象。核对防水套管与管道的同心度,用塞尺检查间隙是否均匀。防水套管进行 1.5 倍工作压力水压试验,保压 30 分钟无渗漏,压力下降不得超过 0.05MPa。

四、不同场景防水套管应用要求

1、地下室防水

地下室墙体安装防水套管需将翼环宽度在国标基础上增加 10-15mm,例如 DN300 防水套管翼环宽度从 60mm 增至 70-75mm。翼环与墙体结合处涂抹聚合物防水砂浆,增强密封性,防止地下水渗透。

2、水泵房安装

水泵房等振动环境需选用柔性防水套管。橡胶密封圈应无裂纹、气泡,压缩量控制在 30%-50%。采用型钢支架制作独立支撑体系,与结构预埋件焊接,确保安装牢固。

3、穿楼板处理

穿楼板套管安装需定位放线采用红外线投线仪定位,弹出十字控制线。防水套管顶部高出装饰地面 50mm(卫生间)/20mm(普通房间)。楼板底部支设模板,分层灌注膨胀细石混凝土,中间层设置止水环。

五、奥凡环保科技质量承诺

奥凡环保科技严格按照 02S404 标准生产防水套管:

每批材料提供出厂合格证、材质单

按 10% 比例抽样送检,检查壁厚偏差≤±0.5mm

翼环平整度≤2mm/m,防腐层附着力≥5B 级

防水套管长度比设计墙厚短 5mm,确保安装精度

技术团队可为客户提供专业选型指导,根据工程实际需求推荐合适防水套管类型和规格。奥凡环保科技秉承质量**理念,确保每个产品都能满足防水要求。

防水套管安装质量标准表

数据来源

本文技术参数参考以下标准和规范:

02S404《防水套管》国家标准设计图集

GB 50108-2024《地下工程防水技术规范》

GB 50204-2025《混凝土结构工程施工质量验收规范》

T/CECS 775-2025《刚性防水套管安装技术规程》
