构筑与人防领域,柔性套管和刚性套管承担管道穿透墙体关键作用。不同环境需求下,两类套管展现独特防护防水性能。奥凡环保科技深耕防水套管生产,积累丰富应用经验。以下深入剖析两类套管差异。

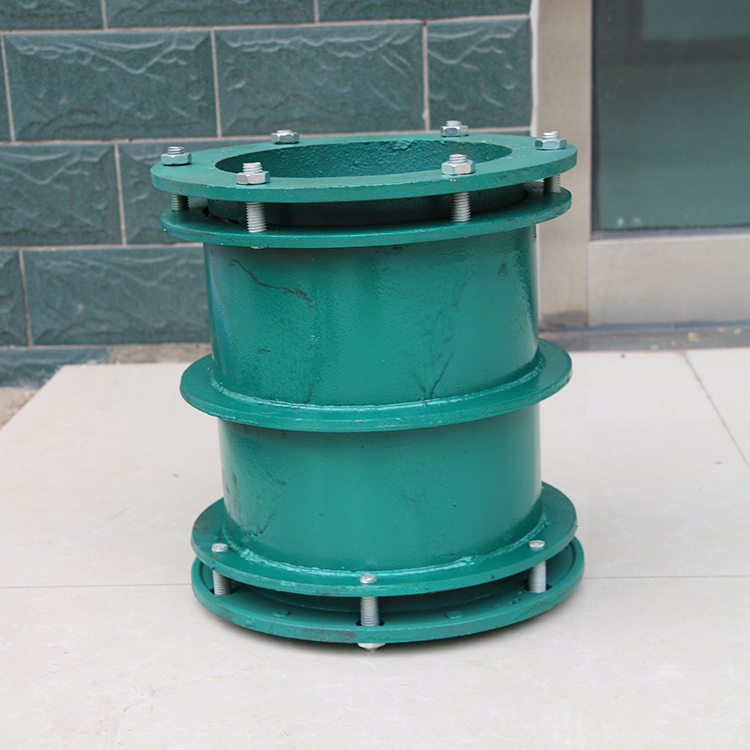

柔性套管
柔性密闭套管遵循 02S404 规范设计,针对管道穿墙处振动或防水要求严格场景。柔性套管特殊构造允许管道一定范围振动,不影响墙体密闭防水性能。套管与管道间柔性连接,减少振动噪声传递,适应管道热胀冷缩。
IA 型适用于一般振动防护或严密防水建筑结构,IB 型用于穿建筑外墙,防水性能更优。IIA 型、IIB 型及双压盖型应对更高防护需求。公称通径覆盖 DN50-DN2000,标准高度 300mm。主体采用碳钢材质,密封依赖圆形胶圈,封堵使用石棉水泥或密封膏。
人防刚性套管
刚性人防密闭套管侧重墙体外或两个人防区间应用,设计目标减缓冲击波毒气传播。刚性连接方式,常用于防护密闭墙穿透风管场景。结构要求严格,保障管道系统人防场景完整性功能性。
刚性防水套管分 A、B、C 三种型号,A 型适配钢管,B 型适配球墨铸铁管及铸铁管。结构简单,钢管外固定加装翼环,易与墙体内混凝土一体化,适合一般管道穿墙应用,重点保障墙体防水性管道固定。

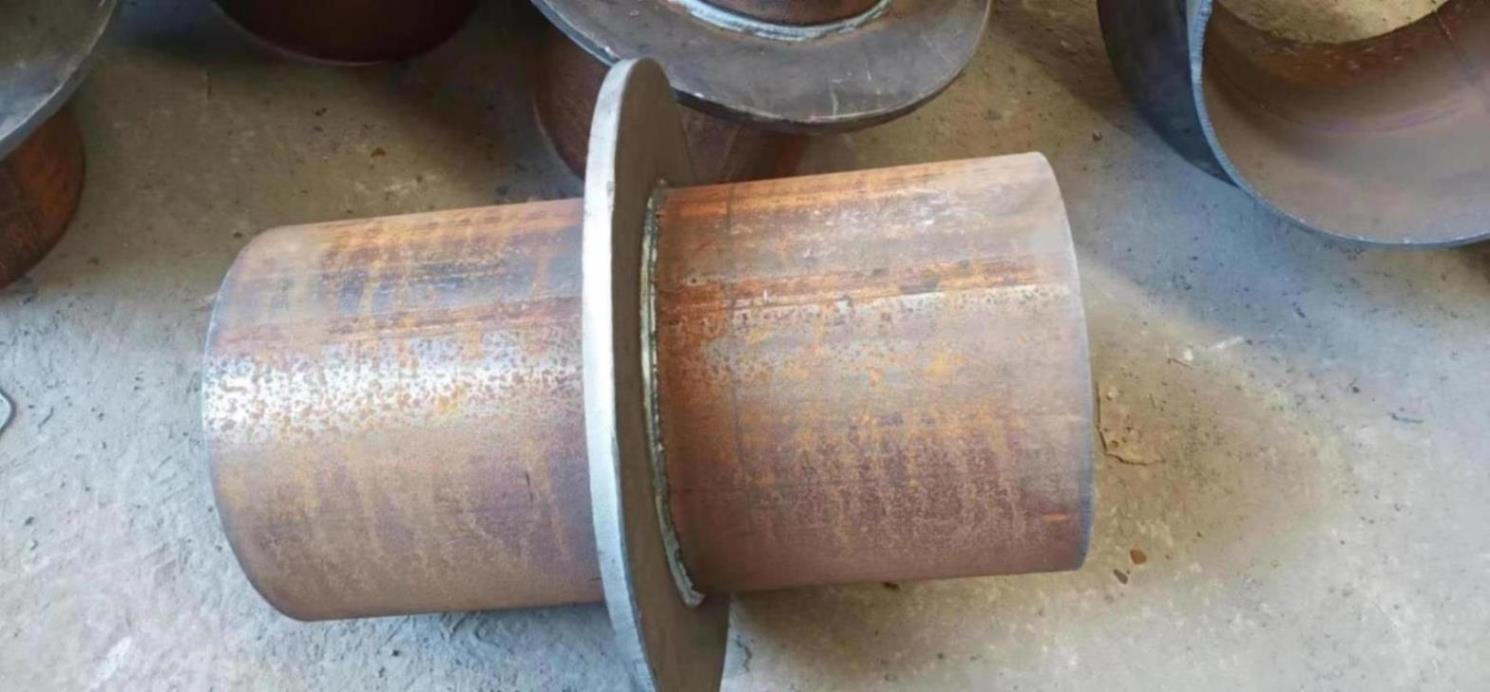

人防刚性套管图片
结构对比
人防柔性密闭套管外部结构多档圈或防震元件,应对振动热胀冷缩问题。刚性人防密闭套管结构相对简单,钢管外固定加装翼环。人防密闭套管为提升密闭效果加设挡板,两个人防区间设置时,两侧均设翼环挡板应对潜在冲击波。
07FS02 图集详细规定尺寸参数,包括穿管直径、防护密闭套管壁厚、翼环高度厚度。安装时与周围结构钢筋牢固焊接,确保稳定性。轴线与墙面垂直,位于墙体厚度中间位置。
功能性区别
人防柔性套管: 振动减缓效果突出,噪音传递明显减少,防水性能达到严密标准。适应管道轴向 ±10mm、径向≤3° 位移补偿,动态密封无渗漏隐患。
人防刚性套管: 管道牢固穿墙,无振动伸缩场景表现优异,防护密闭效果显著。结构抗压能力强,有效防止外界冲击波及污染空气侵入。
材料和技术规范
材料选择上,两类套管常采用碳钢或不锈钢制造,确保足够强度耐久性。《人民防空工程施工及验收规范》GB50134-2004 规定,管道穿越防护闭隔墙时,预埋带密闭翼环和防护抗力片套管。
翼环厚度≥10mm、宽度≥50mm,套管与管道间隙≤2mm。焊接采用手工电弧焊,焊条型号 E4303。焊后及时清除焊渣,外观检查*要时渗透检测。防腐要求套管按设计处理。
应用建议
地震设防要求环境,管道入墙处设置柔性连接,尤其刚性人防密闭套管使用场合。刚性人防密闭套管 A、B、C 三种型式,对应不同性质管路。柔性套管适合**振动噪音场合。
穿管处混凝土墙厚不小于 200mm,否则墙壁一边或两边加厚。加厚部分直径至少比翼环直径大 200mm。套管一次性浇固墙内,内部填料紧密捣实。
安装和维护
安装确保严格按规范操作,保障人防系统完整性。人防地下防水套管安装后,周围用混凝土或合适材料固化,确保密闭性稳定性。定期检查维护保障套管性能。
随土建施工一齐安装,管道穿混凝土构造剪力墙基础、梁、异型柱时实施。安装前检查阀板灵活性、弹力、连接体牢靠度。穿线后两端用锁紧螺母压实密封材料,形成完整防护密闭段。
