人防水管密闭套管做法

施工前期准备工作

管道系统防水密闭性直接影响建筑结构安全。施工准备阶段需重点关注图纸审核、材料检验、现场测量等关键环节。技术人员需深入理解设计意图,核对人防水管密闭套管规格与防护等级匹配性。

准备工作要点:

图纸审核:确认人防水管密闭套管位置、规格、材质要求

材料检验:检查钢管壁厚≥3mm,热镀锌层厚度≥85μm

现场测量:复核结构尺寸,标记预埋位置

工具准备:电焊机、切割设备、测量仪器调试

准备工作质量直接决定后续施工精度,需严格执行技术规范。

人防水管密闭套管预埋安装工艺

预埋安装是密闭人防水管密闭套管施工核心环节,需严格控制位置精度、固定强度、密封质量。安装过程需配合土建施工进度,确保预埋时机准确。

安装技术要求:

位置控制:坐标偏差≤5mm,垂直度偏差≤2mm/m

固定方式:与结构主筋焊接,焊缝长度≥10d

人防水管密闭套管规格:内径比管道外径大 30-40mm

伸出长度:给排水套管≥40mm,电缆穿墙套管 30-50mm

密闭翼环需位于墙体厚度中间,与人防套管双面满焊,焊缝高度≥3mm。

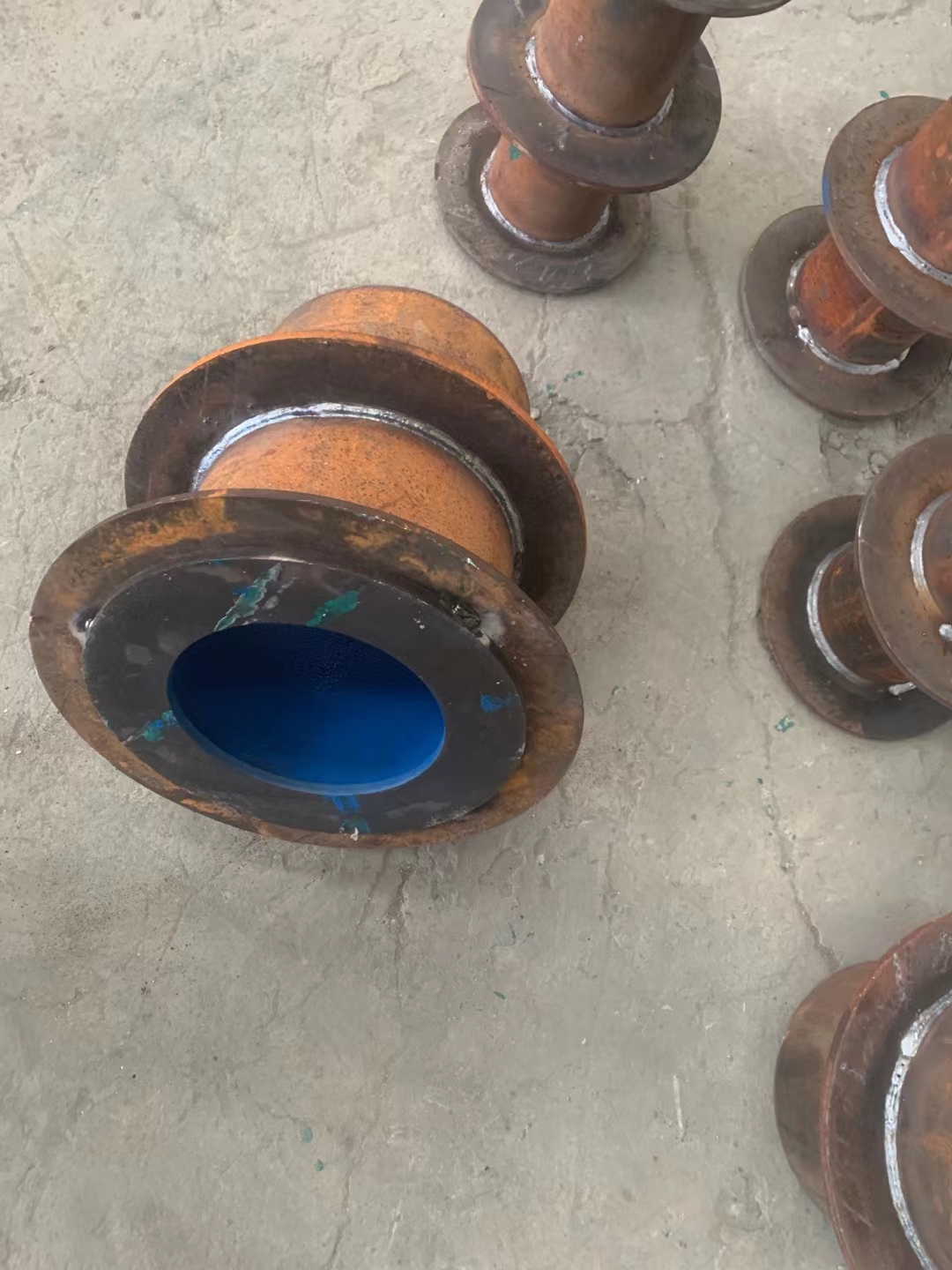

人防水管密闭套管

焊接密封技术标准

焊接质量直接影响人防套管密闭性能,需严格执行焊接工艺规程。翼环与人防套管焊接采用双面满焊,确保焊缝饱满无缺陷。

焊接工艺参数:

焊接材料:选用 E4303 焊条,烘干温度 350-400℃

焊接电流:根据壁厚调整,一般 80-120A

焊缝要求:无气孔、夹渣、裂纹,焊波均匀

防腐处理:焊接后清除焊渣,涂刷防锈漆两道

密封处理采用分层封堵工艺,迎水面设 20mm×20mm 凹槽,嵌填低模量聚氨酯密封胶。

质量检验验收规范

施工完成后需进行系统性检测,确保防护性能达标。检验内容包含外观检查、尺寸检测、压力测试等项目。

验收技术标准:

外观检查:焊缝表面平整,无缺陷,涂层均匀

尺寸检测:位置偏差≤10mm,标高偏差≤5mm

压力测试:0.3MPa 气压试验,30 分钟无泄漏

密闭性能:烟雾测试无泄漏,手电光照射无透光

验收资料需包含材质证明、施工记录、检测报告等完整档案。

技术支持服务体系

密闭穿墙套管施工涉及多专业技术,需结合工程实际情况精准设计。技术团队可提供图纸深化、材料选型、现场指导等全流程服务,确保施工质量达标。

数据来源说明

本文技术参数参考以下标准文件:

《人民防空工程施工及验收规范》GB50134-2019:http://www.mohurd.gov.cn

《防水套管》02S404 标准图集:https://www.chinabuilding.com.cn/

人防工程机电安装施工技术规程:https://www.aofan618.com/wtbk/6390.html
