人防专用防水套管与密闭套管的区别

人防套管产品分类定位差异

人防工程管道防护组件中,防水套管与密闭套管功能定位存在本质区别。两类产品依据不同标准图集设计制造,应用场景严格区分。

标准依据:

防水套管:参照 02S404《防水套管》图集,分刚性防水套管、柔性防水套管两类

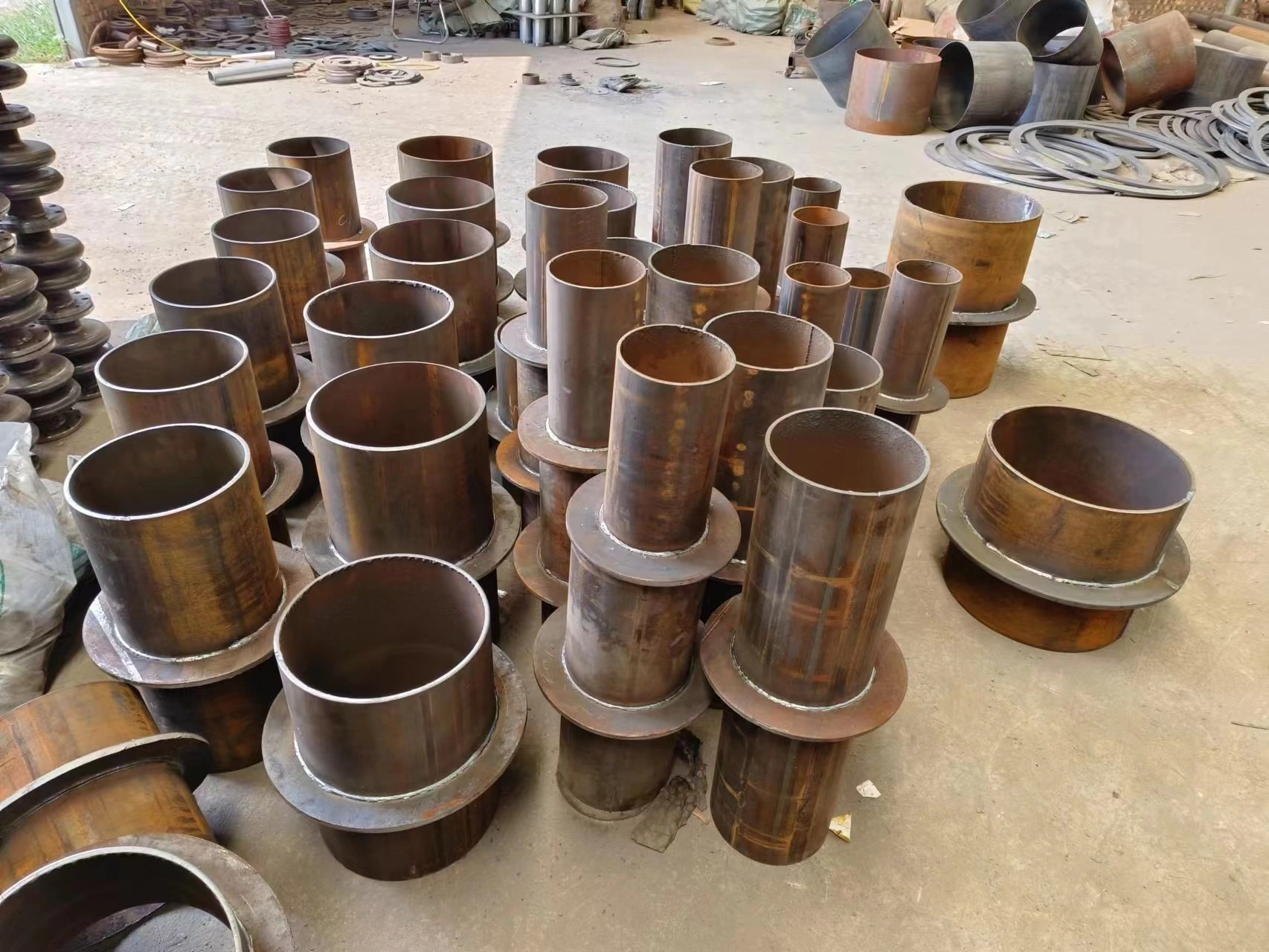

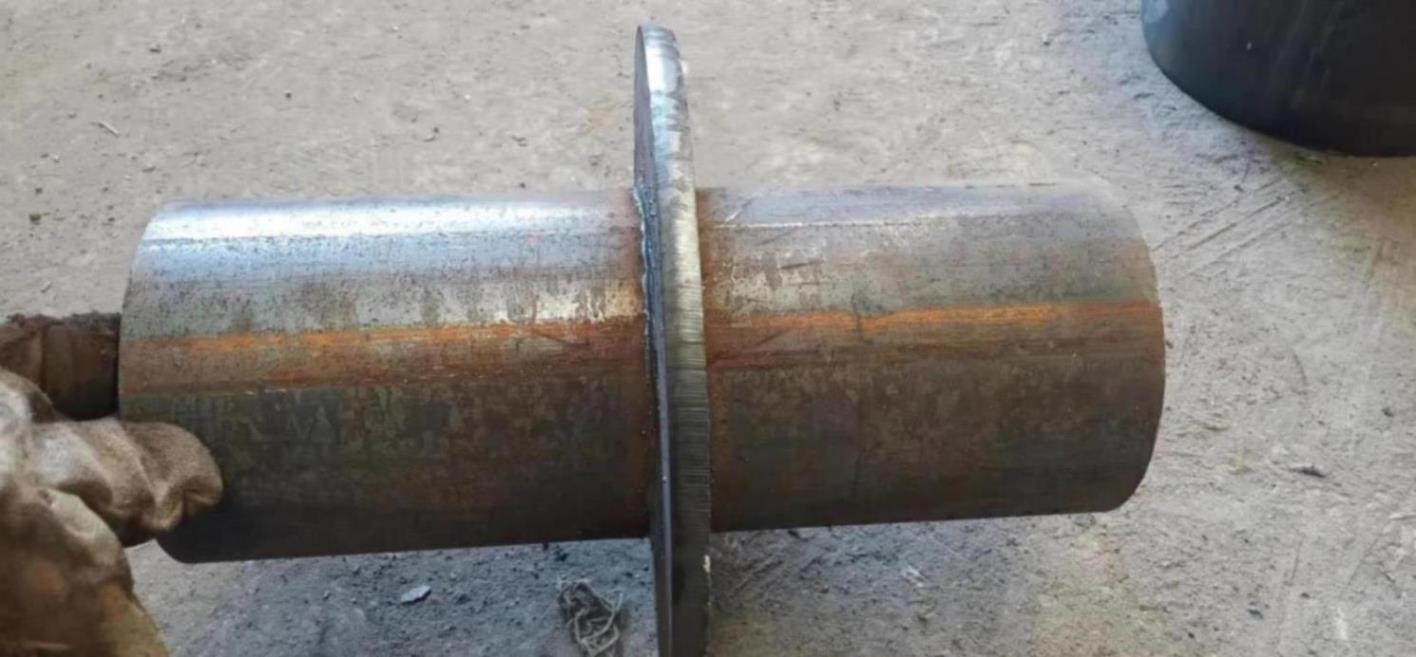

刚性防水套管图片

人防密闭套管:参照 07FS02《防空地下室给排水设施安装》图集,分 A-F 六种型号

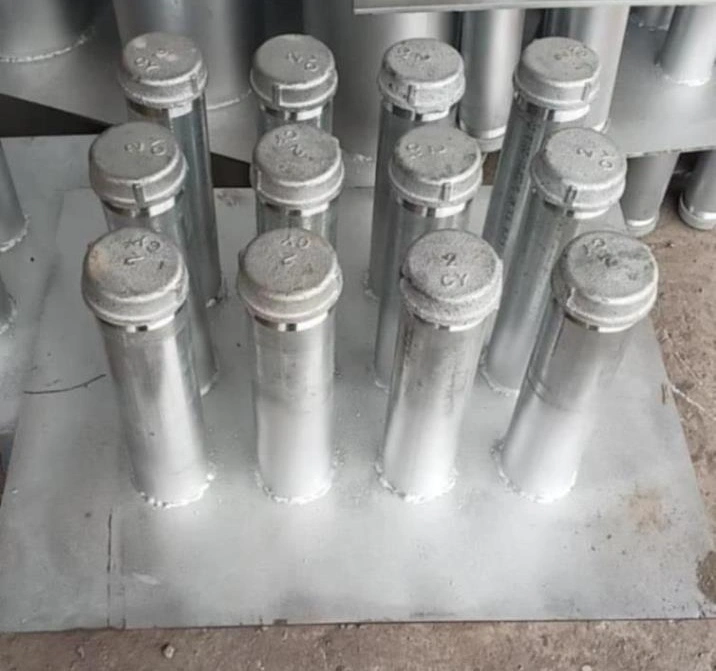

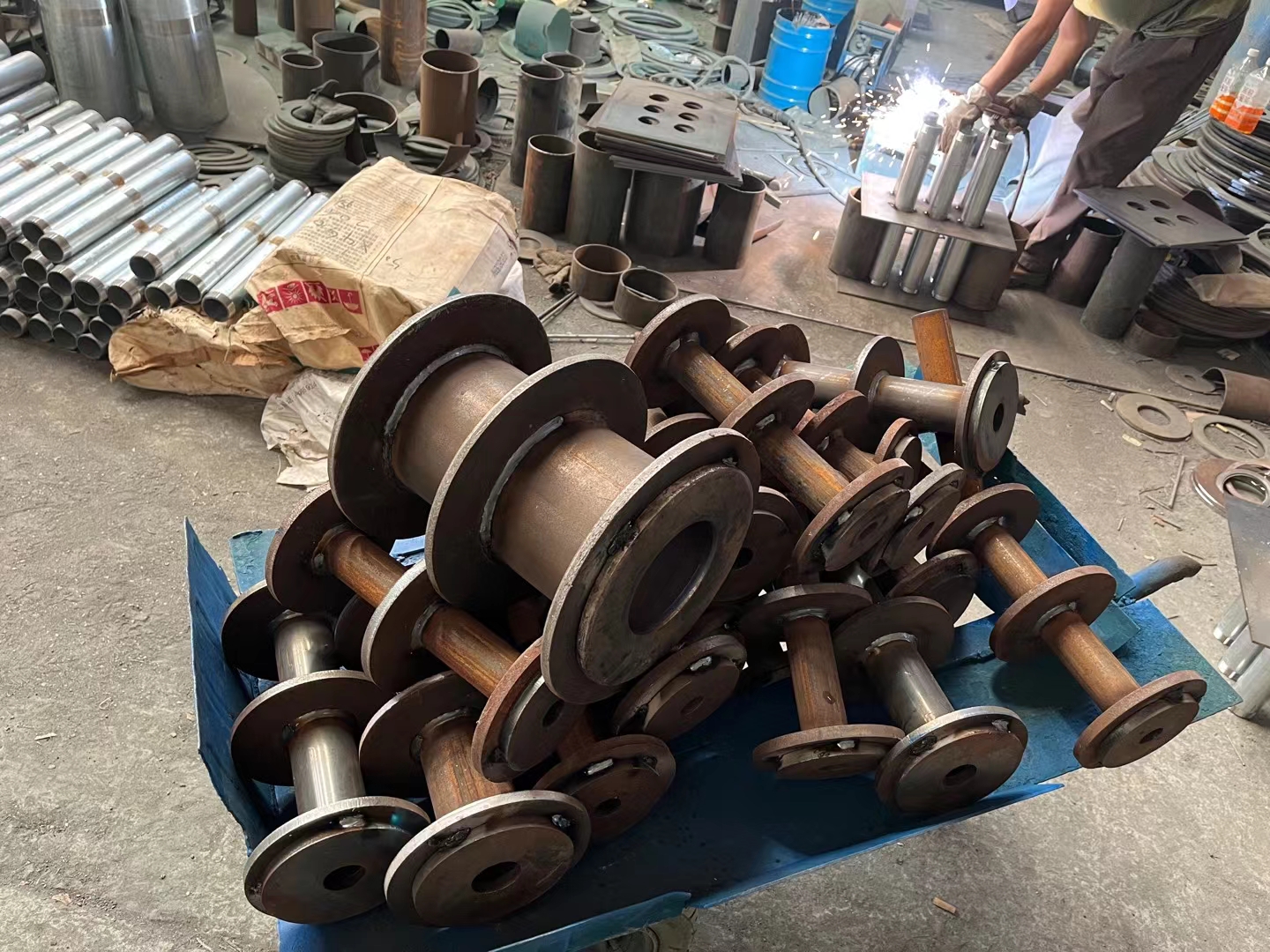

人防密闭套管图片

产品选型需结合工程防护等级、管道类型、穿越位置等因素综合确定。

结构设计技术差异

两类产品在结构设计上存在显著差异,直接影响防护性能与适用场景。

结构特征对比:

防水套管:主体钢管 + 单翼环结构,柔性型增设橡胶密封圈

人防密闭套管:主体钢管 + 多道密闭翼环 + 防护抗力片,翼环厚度≥10mm

密闭套管翼环与管道双面满焊,焊缝高度≥母材厚度,确保抗冲击波性能。

应用场景技术要求

不同应用场景对套管防护性能要求不同,选型需严格匹配工程需求。

应用场景区分:

防水套管:适用于非人防区域管道穿墙,满足常规防水要求

人防密闭套管:适用于人防区域边界穿越,需同时满足防水、抗冲击波、防毒气渗透要求

穿越人防临空墙、防护密闭隔墙时*须选用密闭套管,管径≤DN150 可选用 A 型,管径 > DN150 需选用加强型。

安装施工技术规范

安装工艺直接影响套管防护效能,需严格执行技术规范。

安装技术要求:

位置控制:坐标偏差≤5mm,垂直度偏差≤2mm/m

固定方式:与结构主筋焊接,密闭翼环位于墙体厚度中间

伸出长度:给排水套管≥40mm,电缆套管 30-50mm,通风套管≥100mm

密封处理:套管与管道间隙采用防火密封胶填充,长度≥管径 3-5 倍

安装完成后需进行气压试验,0.3MPa 保压 30 分钟无泄漏为合格。

质量验收技术标准

验收检测确保套管防护性能达标,需覆盖外观、尺寸、性能等多维度。

验收技术指标:

外观检查:焊缝表面平整,无气孔、夹渣、裂纹缺陷

尺寸检测:管径偏差≤2%,壁厚偏差≤10%

性能测试:气压试验压力降≤2%,密闭性能烟雾测试无泄漏

防腐检测:热镀锌层厚度≥85μm,附着力达到 1 级标准

验收资料需包含材质证明、焊接记录、检测报告等完整档案。

数据来源说明

本文技术参数参考以下标准文件:

《人民防空工程施工及验收规范》GB50134-2019:http://www.mohurd.gov.cn

《防水套管》02S404 标准图集:https://www.chinabuilding.com.cn/

《防空地下室给排水设施安装》07FS02 图集:https://www.aofan618.com/wtbk/6815.html
