人防通风套管是刚性防水套管吗

人防通风套管作为防护工程通风系统核心组件,承担战时通风保障与防护密闭双重功能。根据 07FK02《防空地下室通风设备安装》标准图集,通风套管分为 Ⅰ 型、Ⅱ 型两类,均属于刚性防护套管范畴。

人防通风套管分类特征:

Ⅰ 型人防通风套管:含三道密闭肋,两端及中部各一道,适用于两端接管场景

Ⅱ 型人防通风套管:含两道密闭肋,中部及接管端各一道,适用于单端接管场景

结构材质:主体采用≥3mm 厚钢板卷制,密闭肋厚度≥10mm,翼高≥50mm

通风套管设计需满足抗冲击波、防毒气渗透要求,确保防护空间安全密闭。

选型核心技术要求

选型需综合考虑材质性能、尺寸匹配、防护等级等因素,确保与工程设计要求精准匹配。

人防通风套管选型技术参数:

人防通风套管材质选择:Q235B 碳钢(常规环境)或 304 不锈钢(腐蚀环境),表面热镀锌处理

人防通风套管尺寸匹配:内径比管道外径大 30-40mm,长度等于墙体厚度,伸出墙面≥100mm

人防通风套管防护等级:根据工程抗力等级选型,6 级及以上需设置防护抗力片

人防通风套管密闭性能:设置不少于 2 道密闭肋,采用双面满焊工艺,焊缝高度≥母材厚度

选型需符合《人民防空工程施工及验收规范》GB50134 相关要求。

人防通风套管特殊场景选型策略

不同应用场景对通风套管要求存在差异,需针对性调整选型方案。

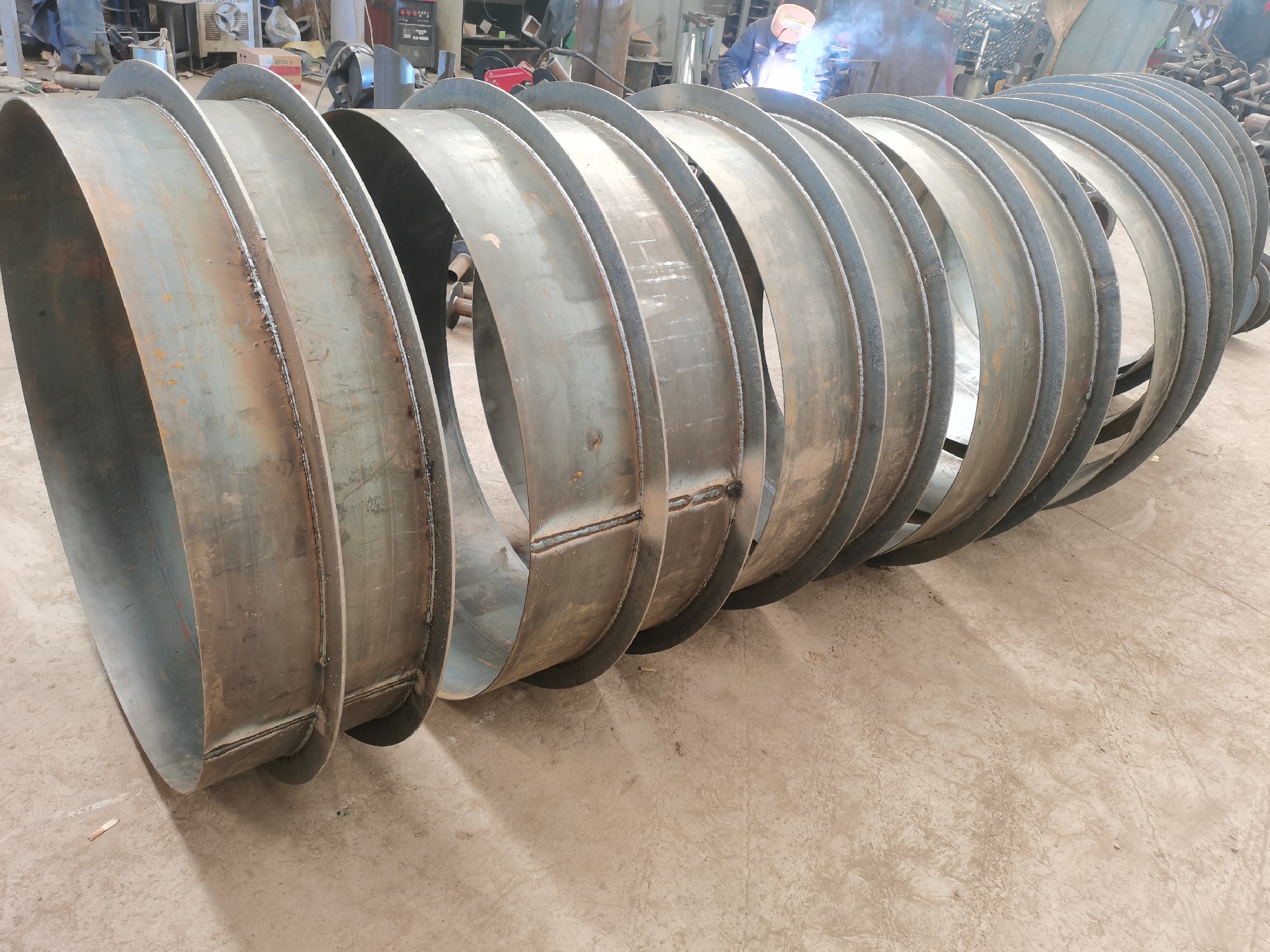

人防通风套管图片

人防通风套管场景选型要点:

化学防护区域:选用 316L 不锈钢材质,增加密闭肋数量至 3-4 道

高温环境应用:采用耐高温涂料涂层,选用耐热钢材

核生化防护:设置铅板内衬,增加防护抗力片厚度至 12mm

防爆波井:两侧套管错开≥20cm 预埋,阻断冲击波直穿路径

选型方案需结合工程具体防护要求和环境条件确定。

人防通风套管安装验收质量标准

安装质量直接影响通风套管防护效能,需严格执行安装规范和验收标准。

人防通风套管安装验收要求:

位置控制:坐标偏差≤5mm,垂直度偏差≤2mm/m

固定方式:与结构主筋焊接,焊缝长度≥10d,严禁切断主筋

密封处理:管道与人防通风套管间隙采用防火密封胶填充,长度≥管径 3-5 倍

检测验收:进行气压试验 0.3MPa,保压 30 分钟无泄漏,烟雾测试无透光

验收需提供材质证明、焊接记录、检测报告等完整资料。

数据来源说明

本文技术参数参考以下标准文件:

《人民防空工程施工及验收规范》GB50134-2019:http://www.mohurd.gov.cn/

《防空地下室通风设备安装》07FK02 图集:https://www.chinabuilding.com.cn/

人防通风套管技术规程:https://www.aofan618.com/wtbk/6524.html
