人防密闭套管隐蔽工程记录与检验报告详解

人防工程在施工和验收过程中对隐蔽工程的记录与检验尤为重要,特别是对于起到关键防护作用的人防密闭套管的安装质量。今天,我们将深入探讨人防密闭套管隐蔽工程记录和检验报告的要点,以确保每个项目的成功实施和验收。

一、人防密闭套管的主要功能

人防密闭套管(密闭穿墙短管)是人防工程中穿越围护结构的关键防护构件,核心功能除允许管路穿墙敷设并提供严密防水保护外,还需在战时抵御冲击波渗透、阻隔毒剂扩散,满足人防工程的防护密闭要求,其性能直接影响人防工程战时防护效能的实现。这种高标准的施工需求使得隐蔽工程的记录和送检成为关键环节。

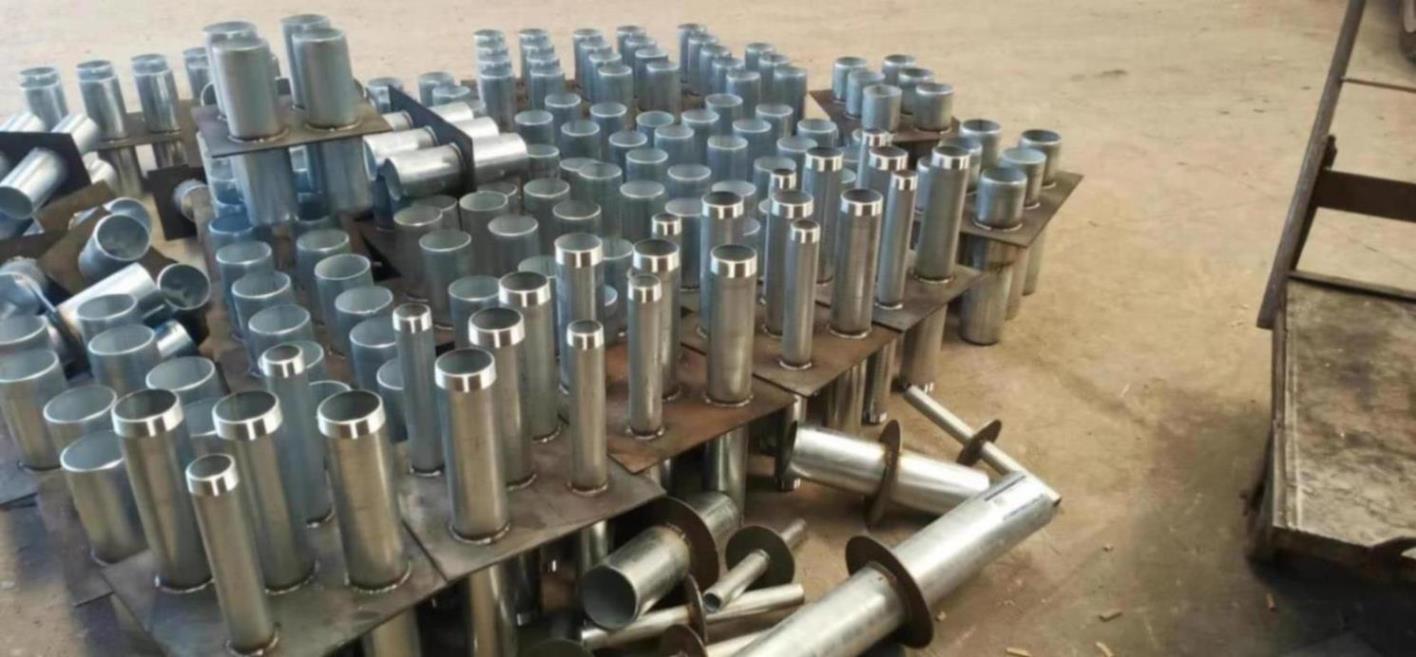

人防密闭套管图片

二、人防密闭套管隐蔽工程记录细则

隐蔽工程记录的详尽性直接影响人防工程验收与后期运维,记录需严格遵循《人民防空工程施工及验收规范》GB 50134-2017 要求,应包含以下内容:

1.工程基本信息:

分项工程名称、分部工程名称、项目经理、技术负责人、施工班组负责人;

2.人防密闭套管参数信息:

人防密闭套管的型号、规格、材质、生产厂家及产品合格证编号;

3.施工参数信息:

预埋位置(坐标、高程)、密闭翼环 / 止水环的焊接参数(厚度、尺寸、焊接质量)、固定方式(与结构钢筋的焊接情况)、管口封堵措施;

4.标准依据:

明确执行的标准名称及编号,如《人民防空地下室设计规范》GB 50038-2005(2023 年版)、《人民防空工程施工及验收规范》GB 50134-2017;

5.影像资料:

需留存预埋前、预埋后浇筑混凝土前的影像资料,作为记录附件。

三、人防密闭套管检查记录要点

人防密闭套管的检查记录需包含以下关键信息:

1.人防密闭套管的类别与适用范围:

明确人防密闭套管类型(防护密闭套管 / 密闭套管),区分穿越防护密闭隔墙、密闭隔墙的不同人防密闭套管,标注其对应防护等级(如核 6 / 常 6、核 5 / 常 5 等)及适用管线类型(给排水管、电气管、通风管)。

2.安装位置与偏差控制:

记录安装标高、坐标,检查位置偏差(前后、左右偏差≤5mm,平面高程偏差≤3mm),人防密闭套管轴线需与墙面垂直,确保符合设计图纸要求。

3.材质与构造参数:

记录套管材质(热镀锌钢管、无缝钢管等,严禁使用 PVC、薄壁钢管),套管壁厚(给水管、压力排水管套管壁厚≥3mm,通风管套管钢板厚度≥3mm),密闭翼环的参数(厚度≥10mm,翼高≥50mm,与套管满焊质量),防护抗力片的设置情况(穿越防护密闭隔墙时需设置)。

4.接口与固定情况:

记录人防密闭套管与结构钢筋的焊接固定情况,人防密闭套管与后续管道的连接方式,接口密封材料的类型(如油麻 + 沥青麻丝、环氧树脂等)。

5.防腐措施:

详细记录防腐工艺,如热镀锌套管的镀锌层厚度(含锌量≥610g/㎡),现场焊接部位的防腐处理(刷防锈漆 + 面漆的层数、型号)。

6.管洞与封堵处理:

记录管洞的凿制尺寸(需匹配套管外径,预留间隙符合规范),管洞周边的修整情况,人防密闭套管与结构间缝隙的密封处理(迎水面预留 15mm 凹槽,嵌填密封材料),人防套管与管道间缝隙的封堵材料与工艺(如阻燃密实材料 + 防水油膏,或法兰压盖 + 橡胶圈密封)。

7.密闭性与试压检测:

除灌水试压检查防水性能外,还需进行气密性试验(针对通风、电气套管),记录试验压力、稳压时间、泄漏量,验证密闭系统的防护密闭效果,确保无渗漏、无漏气。

8.附加防护措施:

记录迎水面防水层的延伸处理(防水层延伸至人防套管处,增设宽度≥250mm 的加强层),平战转换封堵措施的预留情况。

四、人防密闭套管进场材料报验指南

送检是保障材料质量和后续施工安全的关键步骤。报验程序通常包括以下资料和流程:

1.资料需求:

a. 进场材料清单:明确人防套管的型号、规格、数量、生产批次; b. 质量证明文件:产品合格证、生产厂家的资质证明(人防防护设备生产许可证)、第三方检测报告(针对防护性能的检测); c. 材料进场报验表:需明确进场时间、使用部位,向监理单位提交; d. 备案资料:人防防护类套管需提供人防主管部门的产品备案证明。

2.法律依据:

报验需遵循《中华人民共和国人民防空法》《建设工程质量管理条例》《人民防空工程建设管理规定》,以及《人民防空工程施工及验收规范》GB 50134-2017、《人民防空工程防护设备管理办法》等法规规范。

3.报验流程:

a. 材料进场后,施工单位整理报验资料,向监理单位提交进场报验申请; b. 监理单位对材料进行外观检查、资料核查,随后进行见证取样; c. 将取样样品送至具备人防工程检测资质的第三方试验室进行检测,检测项目包括材质性能、密闭翼环焊接质量、防护性能等; d. 检测合格后,由试验监理工程师签认,材料方可投入使用;检测不合格的材料,需立即清出场,并做好退场记录。

五、检验报告的编制

检验报告需严格按照《人民防空工程防护质量检测鉴定技术规范》等标准编制,客观反映人防密闭套管的安装质量与试验情况,具体要求如下:

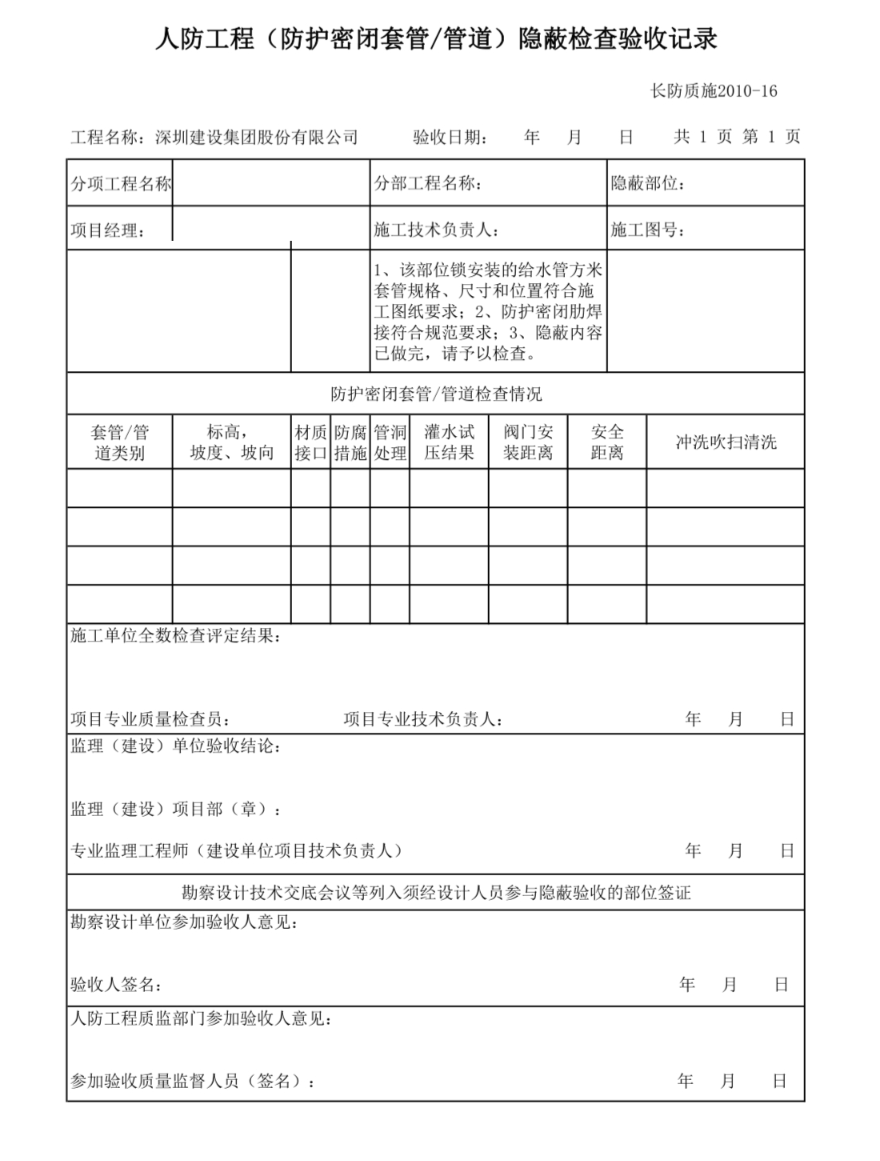

人防密闭套管管道隐蔽检查验收记录

1.报告内容:

a. 工程基本信息:工程名称、隐蔽工程具体位置(轴线、标高)、安装日期、施工单位、监理单位; b. 人防密闭套管参数:使用的人防密闭套管规格型号、材质、生产厂家、产品编号; c. 检测数据:详细列出安装位置偏差、壁厚、密闭翼环参数、试压 / 气密性试验的数值结果(试验压力、稳压时间、泄漏量等); d. 评价与建议:根据规范对安装质量进行合格性评定,针对存在的问题提出整改建议。

2.签章要求:

报告需由具备人防工程检测资质的试验人员签字,加盖试验室公章,同时需有监理工程师的签字确认,以证实报告的真实性与有效性。

3.资料留存:

报告需与隐蔽工程记录、影像资料一并归档,作为人防工程竣工验收的*备资料,便于后期工程检修、维护及平战转换时查阅。

明确详细的隐蔽工程记录和严密的检验报告对于人防密闭套管的验收具有决定性意义。作为人防防护设备生产企业,奥凡环保科技深知人防密闭套管对工程防护效能的关键作用,严格遵循《人民防空工程防护设备管理办法》要求生产产品,同时协助施工单位落实规范化记录和检验流程,保障人防工程的质量与战时防护安全性。

如您对人防密闭套管的选型、安装、验收有更多疑问或需求,欢迎转发本文或收藏,并点击下方链接进一步了解或直接联系我们。奥凡环保科技以其专业的技术团队和先进的生产设备,可提供符合 GB 50038-2005、GB 50134-2017 等标准的人防密闭套管产品及配套技术服务,致力于为您提供安全、可靠的人防工程解决方案。
