人防区域各类套管堵帽与密封技术一览

地下人防区域,为了增强对环境变化和潜在威胁的防护能力,特殊的人防密闭套管堵帽和密封技术变得至关重要。奥凡环保科技在这方面具备深厚的专业知识和技术实力,本篇文章将为您提供**的解读,希望助您在人防区域的防水套管防护升级工程上取得成功。

一、对于人防区域各类套管堵帽的介绍

人防地下工程中,防水套管堵帽的类型多样,但主要可分为两种。**种是镀锌内丝管帽,常安装于人防区域的测量管和取样管,位置一般在人防出入口两侧或人防门顶部。它的主要作用是保证管道的密封,在*要时可打开进行测量或取样。根据规范要求,丝帽型套管通常采用4-6根管径50mm的镀锌钢管预埋,管壁厚度不小于2.5mm,密闭肋采用3-10mm镀锌钢板制作,战时取下丝帽可增设电线电缆。

镀锌内丝管帽图片

第二种则是人防电气套管,也称电气组合套管,用于固定并保护穿过电气组合套管的电线电缆。这些防水套管的特点是两端固定有由镀锌钢板制成的U型抗力片,当电线电缆通过套管时,需在其间隙内进行封堵,常用的材料包括沥青麻丝、油麻和石棉水泥等。确认间隙封堵密实后,再用抗力片将电线电缆固定到位。需要特别注意的是,抗力片并非所有人防工程都*须设置。核4级、核4B级、核5级、常5级人防工程的电气管线在受冲击波方向应设置抗力片防护,钢板厚度不小于3mm;核6级、核6B级、常6级人防工程则不需设置抗力片。安装时,一个抗力片焊接在套管上,另一个待穿线后用螺栓交叉固定,以抵抗冲击波作用。

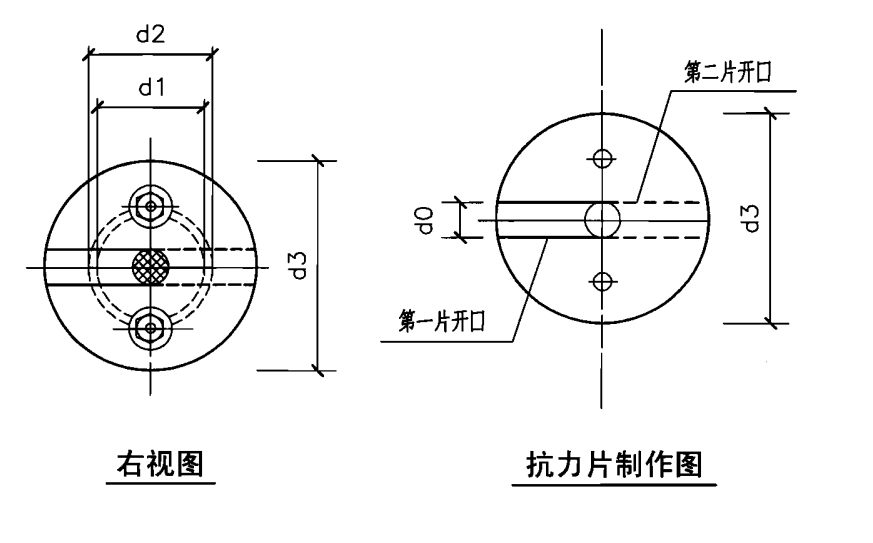

抗力片示意图

二、人防区域套管密封技术的流程和要点

人防区域各类防水套管的密封技术包含以下几个方面:

1. 管道穿外墙封堵技术

2. 管道穿屋面封堵技术

3. 管道穿内墙封堵技术

4. 管道穿楼板(防水)封堵技术

5. 管道穿楼板(普通)封堵技术

这些密封技术的工艺流程通常包括预埋套管、定位和固定、清理套管、安装管道、封堵套管、修复封面以及外边面防水处理等步骤。每一步骤都要细致入微,保证最终的密封效果。其中,管道的材质选择有严格规定:穿过人防围护结构的给水、消防管道应采用钢塑复合管或热镀锌钢管,不得使用铝塑复合管、PVC塑材管等。同时,与防空地下室无关的管道不宜穿过人防围护结构,上部建筑的生活污水管、雨水管、燃气管不得进入防空地下室。

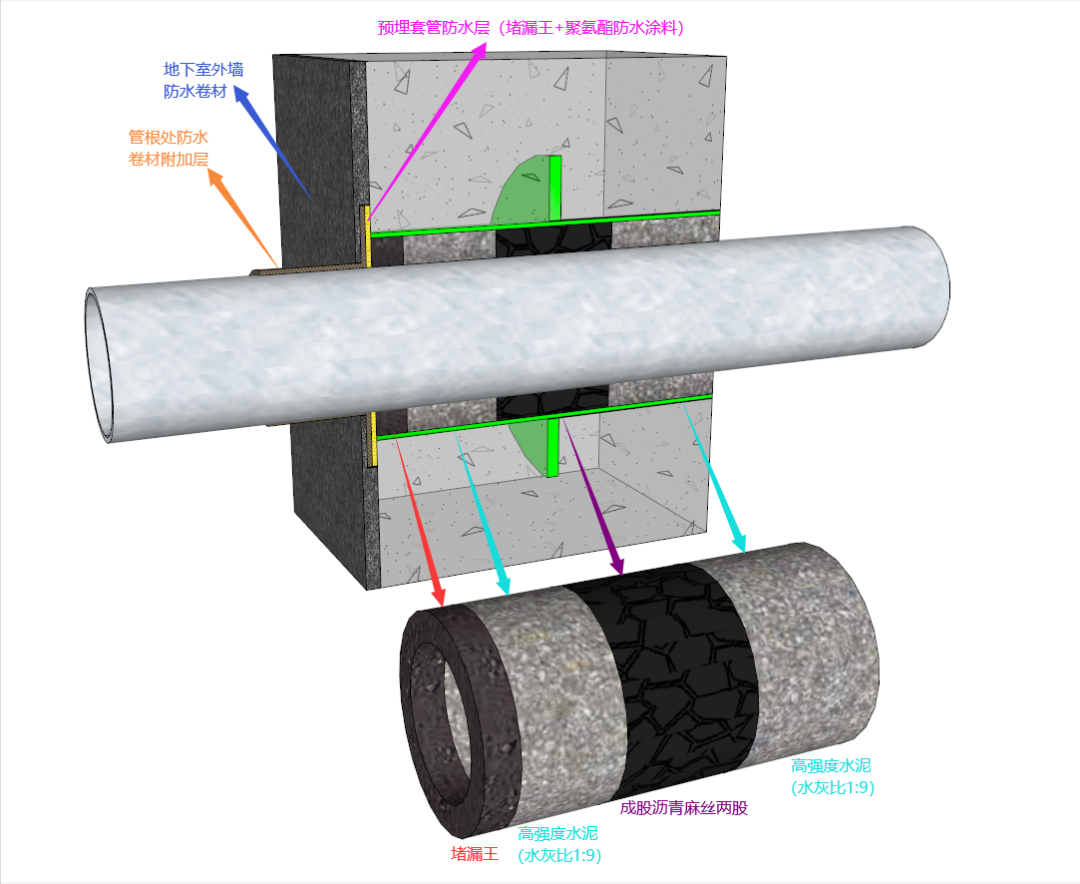

防水套管内部封堵及迎水面防水附加层三维示意图

三、人防密闭套管的内部封堵方面,密闭套管与管道之间的间隙应分三次填实封堵:

a、  底层封堵:

使用油麻进行打底。将油麻拧成直径为接口间隙1.5倍的麻辫填入,每圈麻辫互相搭接0.1-0.5米,用捻凿仔细打紧。油麻的作用是防止后续填充的石棉水泥或青铅流入管内,同时油麻具有抗腐蚀、不易腐烂的特性。

b、 中层封堵:

在迎水面侧填充石棉水泥,填实深度约为套管长度的1/3。石棉水泥的重量配合比应控制在石棉:水泥=3:7,水灰比宜小于或等于0.20,即水:石棉:水泥=1:3:7。石棉应采用4级或5级石棉绒,水泥不低于425号硅酸盐水泥。

c、 内层封堵:

在人防区内侧同样用石棉水泥填实剩余1/3,形成多层防水屏障。

在石棉水泥的使用上,其重量配合比应控制在石棉30%、水泥70%,水灰比宜小于或等于0.20;拌好的石棉水泥应在初凝前用完,通常在1小时内用完,否则超过水泥初凝时间会影响接口效果;填打后的接口应及时进行潮湿养护,养护时间不少于24小时方可进行通水试验,这些细节都不可忽视。

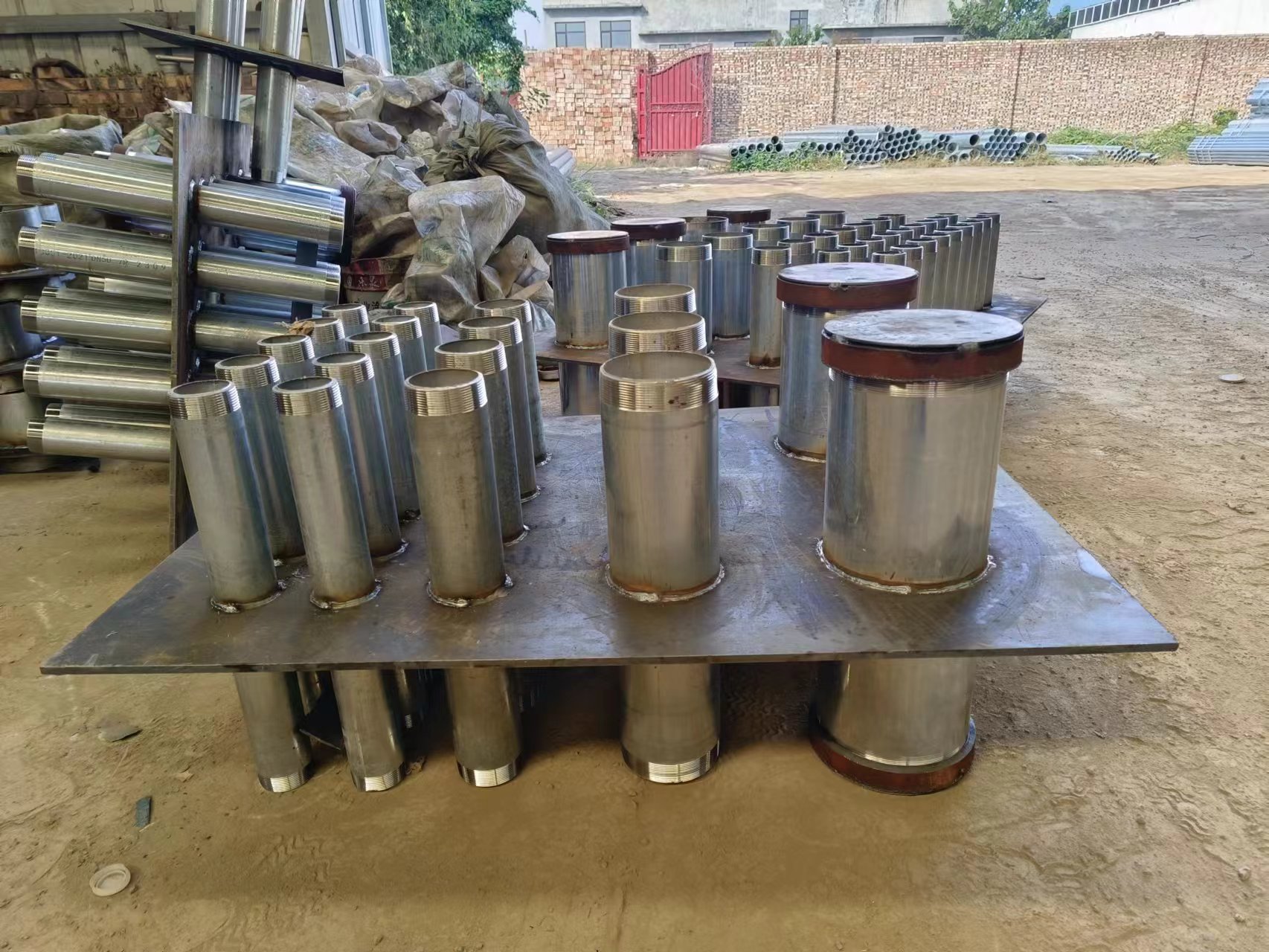

人防密闭套管图片

四、管道穿墙时的防护阀门设置

穿越人防围护结构的给排水管道,除套管封堵外,还*须在人防区内侧设置防护阀门。具体要求如下:

1. 阀门类型:

   应采用公称压力不小于1.0MPa的闸阀或截止阀,阀芯应为不锈钢或铜材质。

2. 安装位置:

   阀门中心距墙面或顶板内侧距离不宜大于200mm,应设置在便于操作处,并有明显的启闭标志。

3. 设置原则:

   当管道从出入口引入时,应在防护密闭门的内侧设置防爆波阀门;当从围护结构引入时,应在围护结构的内侧设置防爆波阀门。若管道穿越防护单元之间的防护密闭隔墙,应在隔墙两侧设置防护阀门。

4. 污水管要求:

   污水出水管上不但要设置防护阀门,还应在管道上设置止回阀。

五、管径限制与严禁后开洞要求

根据GB50038《人民防空地下室设计规范》规定:

1. 管径限制:

   穿过防空地下室顶板、临空墙和门框墙的管道,其公称直径不宜大于150mm。管径不大于150mm时,在穿墙处应设置刚性防水套管;若管径大于150mm,在其穿墙(穿板)处应设置外侧加防护挡板的刚性防水套管。

2. 严禁后开洞:

   人防工程的所有穿墙管线*须提前预埋,严禁后期开洞剔凿。后开洞会破坏结构的防护密闭性能,造成**性隐患。

在加强人防区域的防护级别时,人防密闭套管堵帽与密封技术是不可或缺的环节。了解和掌握上文介绍的关键技术,您可以大幅提高工程质量和防护能力。奥凡环保科技以其高品质的防水套管产品和精湛的技术服务,致力于为每位客户提供定制化的解决方案,保证您的人防项目能够顺利完成并达到预期目标。
