人防区套管预埋套管规范要求是什么

进行人防区域建设时,对于人防预埋套管的规范要求格外重要,它直接关系到整个防护系统的密闭性和安全性。下面是对人防区套管预埋工程规范要求的深入分析和讲述。

一、保障防护密闭性

人防工程的防护密闭性至关重要。人防墙体施工时,严禁在混凝土浇筑完成后擅自开洞或做槽洞,所有穿越人防围护结构的管线一定要提前精准预埋。施工过程中,不得随意在防护密闭墙及密闭墙上后开孔,临空墙、密闭隔墙禁止使用PVC套管作为对拉螺杆,应采用一次性穿墙螺杆,确保混凝土浇筑后结构的整体密闭性 。

二、选用合适材质的管材

所有人防区内的管材,根据规范要求,应选用具有更高耐久性和防护性的镀锌钢管或钢塑复合管。穿过人防围护结构的给排水、消防管道均应采用钢塑复合管或热镀锌钢管,不得使用铝塑复合管、PVC塑材管或排水铸铁管 。对于穿越外墙、临空墙、防护密闭隔墙和密闭隔墙的各种电缆管线,应选用管壁厚度不小于2.5mm的热镀锌钢管 。

三、明确管线穿越限制

生活污水、雨水、燃气和消防等与人防地下室无关的其他管线,都不得穿越人防围护结构,上部建筑的生活污水管、雨水管、燃气管严禁进入防空地下室,与防空地下室无关的管道不宜穿过人防围护结构 。

四、电气与控制箱安装要明装

电气安装在人防工程中同样需要遵循特定规范。配电箱、照明控制箱以及消火栓箱等,在安装过程中不应选择暗装形式,以避免损害墙体的有效厚度与密闭性,在人防门框墙、临空墙、密闭墙等墙体上安装的各类配电箱,均应选用明装配电箱,严禁嵌墙暗装;消火栓箱也不得嵌埋在人防外墙、临空墙、密闭墙内,应采用挂墙式明装,以免减少墙体有效厚度,影响工程的防护能力和密闭性能 。

五、设备与预埋件的规格

风、水、电等设备预埋时,所用的规格、型号都须符合设计文档和人防施工规范要求。预埋位置的准确度、标高与数量的正确性对于后续的工程施工至关重要。预埋套管的规格是按穿管管径选取,而非套管外径;穿墙套管内径应比管道外径大30～40mm,便于后期用密封材料填塞密实 。

六、战时与平时设备预埋件核查

无论是战时还是平时的给排水、供配电,以及消防、通风和电气设施,其相关的预埋套管不能漏埋。预埋过程中,各个专业都应及时做出复核,并且在穿人防围护结构时需要预埋防护密闭套管。如果存在多条管线预埋,还需保证足够的间隙以便后期设备安装。各人员出入口和连通口的防护密闭门门框墙、密闭门门框墙上均应预埋4～6根备用管,管径为50～80mm(或80～100mm),管壁厚度不小于2.5mm的热镀锌钢管,并应符合防护密闭要求 。

七、主体完成前的墙体保护

人防工程主体施工完毕、验收前,墙体及顶板应保持未粉刷状态,以保留混凝土浇筑后的原貌。这么做不仅便于问题的发现与修复,也是对施工质量的一种监控。主体施工完毕、验收前,墙体及顶板应保持混凝土原貌,严禁进行吊顶、贴砖等装饰覆盖,确保所有预埋套管及密闭处理节点外露可查,便于验收时检查封堵质量和防护密闭效果 。

八、日常管线禁止穿人防口部

风、水、电等平时管线不得穿越人防特定部位,如果遇到管线须穿过人防专用口部房间,如密闭通道、防毒通道、滤毒室等,则需要联系设计院处理,寻找替代方案。风、水、电等平时使用的管线严禁穿越人防专用口部房间(如密闭通道、防毒通道、滤毒室等),如因条件限制须穿越,应立即联系设计院出具变更方案,不得擅自施工 。

九、穿人防墙的管线防水要求

所有要穿越人防墙体的管线,须设置刚性防水套管。这种穿墙套管中间需要焊接密闭肋来保证密封效果。如此措施可有效避免管道渗漏问题。所有穿越人防墙体的管线,应预埋带密闭翼环(密闭肋)的刚性防水套管。密闭翼环应采用厚度不小于10mm的钢板制作,翼高不小于50mm,与穿墙短管双面满焊,焊缝应饱满、均匀、严密,确保防水和密闭效果 。

十、防水套管与管道固定需求

当管道直径超过DN150时,须利用加强钢筋来固定管道。这是保证管道稳定性和防护效果的*要手段。当管道直径超过DN150时,除设置刚性防水套管外,还应在穿墙处采用加强钢筋进行固定,确保管道在冲击波作用下的稳定性。对于管径大于DN150或抗力级别较高时,要求在刚性防水套管受冲击波作用的一侧加焊一道防护挡板 。

十一、阀门设置与标识规范

进出人防工事的管道,须在人防区内侧设置工作压力不小于1.0MPa的防护阀门(闸阀或截止阀,阀芯为不锈钢或铜材质),阀门应有明显的启闭标志,其近端面距离结构墙体内侧不宜大于200mm。若管道穿越防护单元之间的防护密闭隔墙,应在隔墙两侧的管道上都设置防护阀门。污水出水管上除防护阀门外,还应设置止回阀 。

十二、适宜管道直径与防水套管设置

穿过防空地下室顶板、临空墙和门框墙的管道,公称直径**不大于150mm。若管径大于150mm,就需要在穿墙部分,使用刚性防水套管并在外侧加防护挡板。穿过防空地下室顶板、临空墙和门框墙的管道,其公称直径不宜大于150mm 。当管径不大于150mm时,在穿墙处应设置刚性防水套管;若管径大于150mm,在其穿墙(穿板)处应设置外侧加防护挡板的刚性防水套管 。

欲知更多详情或有意向采购,欢迎访问我们官网,或直接与我们的客服团队联系。奥凡环保科技将伴您每一步,用专业打造安全保障。

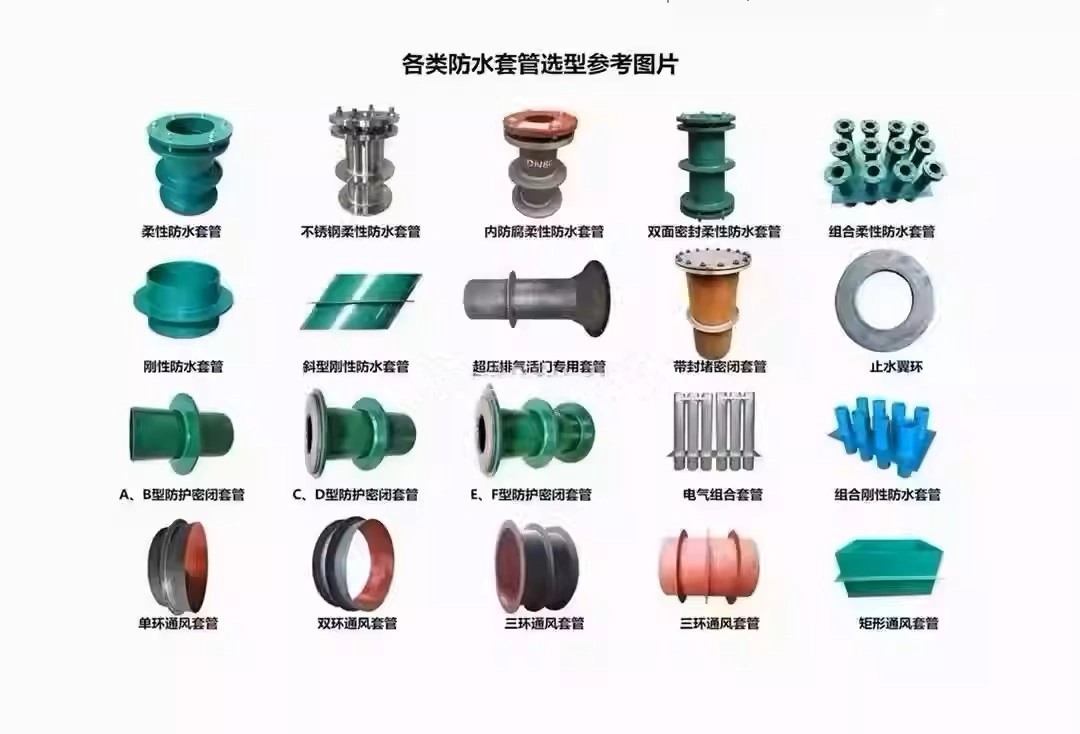

防水套管系列产品图片
