如何准确确定人防密闭套管型号与规格

地下人防工程中,密闭防水套管是实现管线预埋和防护的*要组件，是保护人民生命安全的重要设施管件。奥凡环保科技将为您阐述如何准确确定人防密闭套管的型号和规格,保证您的选择满足工程需求和标准规范。

一、人防密闭防水套管介绍

人防密闭防水套管（通常简称为密闭套管）的设计与制造，严格遵循国家建筑标准设计图集07FS02《防空地下室给排水设施安装》的相关规定。该图集将防护密闭套管划分为A、B、C、D、E、F六种型号，每种型号对应不同的结构形式与适用工况，为各类人防工程场景提供了标准化的密封解决方案。

二、人防密闭套管的分类与作用

实际工程应用中，人防密闭套管通常按穿越管线的专业属性进行划分，主要涵盖给排水密闭套管、电气密闭套管及通风密闭套管三大类别。各类密闭套管虽然均需遵循07FS02、05SFD10等国家图集标准，但其结构形式、密闭肋设置、抗力片配置等细节，会因专业需求的不同而存在差异。

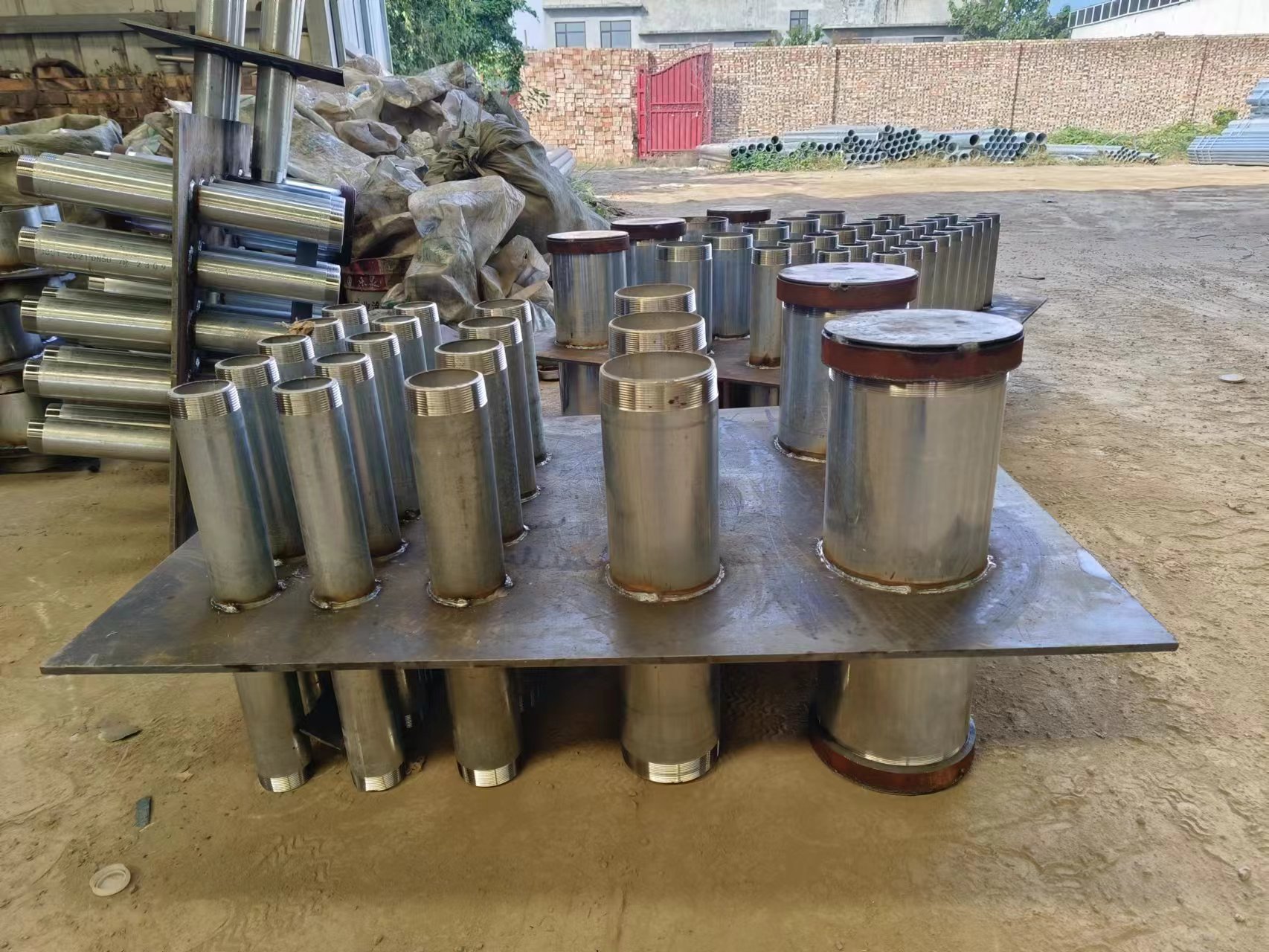

人防密闭套管图片

三、人防密闭套管应用要求

1.防护墙及隔墙穿越

所有穿越防护密闭墙、密闭墙和顶板的压力管道，均须预埋相应型号的防护密闭套管。依据07FS02图集规定，密闭套管的翼环与管体一定要双面满焊，焊缝要求饱满、均匀、严密，以确保其防护密闭性能。

2.防爆地漏安装

防爆地漏的安装应严格按07FS02图集执行，施工时需**控制地漏顶面标高。通常要求地漏顶面低于所在位置地坪5至10毫米，以保证战时洗消时排水通畅，避免因标高不当造成堵塞或积水。

3.电气管路要求

穿越人防围护结构的电气保护管，应选用壁厚不小于2.5毫米的热镀锌钢管。当采用暗敷方式穿越密闭墙时，应按照05SFD10《人民防空地下室设计规范图示－电气专业》的要求，在墙体两侧设置密闭接线盒，并采用暗管加密闭盒的方式进行防护密闭处理。若多根弱电线路合穿一根保护管，其管径不得大于25毫米。

4.风管安装规范

通风短管穿越墙体时，预埋的密闭短管应采用厚度不小于3毫米的钢板卷制而成，两端伸出墙面的长度应大于100毫米。短管中部应设置密闭肋，肋板厚度不小于5毫米，翼高50毫米，并与短管双面满焊。

四、确定密闭套管型号与规格的流程

确定人防密闭套管的型号与规格，并非简单的查表选型，而是需要结合工程条件进行综合研判。通常建议从以下五个维度展开分析：

1.分析设计图纸与规范要求

首先应仔细研读施工图设计文件及设计说明，明确设计选用的图集号（如07FS02、05SFD10）及具体型号要求。图纸审查是选型的前提，未经审查合格的图纸不得作为选型依据。

2.了解具体应用环境

同一工程中，给排水套管、电气套管、通风套管因介质不同，其结构形式与密闭要求存在差异。例如，给排水管道穿墙多采用A-F型密闭套管，而电气线路穿墙则需关注密闭盒及抗力片的设置。

3.确认管线系统参数

管线的公称直径直接决定人防密闭套管的规格选型，套管内径应比管道外径大30至40毫米，以预留填充空间。同时，管材材质（镀锌钢管、钢塑复合管等）直接影响密闭套管与管道的适配性及防腐要求。

4.考量现场施工条件

现场条件如墙体厚度、钢筋密集程度、多管并排间距等，均会影响人防套管的最终长度及固定方式。成排预埋时需保证足够的间距，以便后期设备安装及阀门操作。

5.与专业厂家沟通咨询

因为这么多问题的存在，建议与具备资质的生产厂家进行技术对接。专业厂家可依据设计图纸及现场参数，提供符合国标图集的成品人防密闭套管，并可针对特殊工况（如超厚墙体、多管组合等）提供深化建议。

选择合适的人防密闭套管，是确保人防工程安全和功能性的前提。奥凡环保科技以其专业的生产经验和技术实力，生产符合国家标准07FS02的各型号人防密闭防水套管。如果您在选择人防密闭套管型号和规格时遇到任何疑问，欢迎与我们联系。我们将为您提供准确和专业的服务。

奥凡环保科技——专业的人防密闭防水套管提供者，保障您的人防工程安全无忧。
