人防顶部预留套管

人防顶板部位的预留套管往往被视作简单的结构预留,但实际上,它承担着管线穿越与防护密闭的双重使命。许多人认为只要按图预埋即可,但套管的型号选错、位置偏了、翼环焊得不牢,都会让这道工序变成无法挽回的隐患。奥凡环保科技结合多年生产与现场服务经验,将人防顶部预留套管的核心技术要求与选型要点梳理如下,供设计、施工及监理人员参考执行。

一、 人防套管的定义与分类

人防顶部预留套管是专为人民防空工程设计制造的重要组成部分,依其功能分为多种类型,包括人防通风套管、防护密闭套管以及电气组合套管等,防护密闭套管主要用于穿越人防围护结构的管道,既要承受冲击波荷载,又要阻止毒剂渗入,是人防工程中应用比较广泛的一类人防套管 。

二、 人防顶部预留套管的重要性

人防结构的顶板部位,防护密闭套管的预留质量直接决定工程的防护效能。这类人防套管由刚性材料加工而成,需同时满足结构强度与密闭性能的双重要求。人防顶板套管一旦预埋偏差或焊接不牢,后期无法开孔补救,将导致整个防护体系出现不可逆的薄弱环节。

三、 防护密闭套管的详细分类

根据国家标准图集07FS02《防空地下室给排水设施安装》,防护密闭套管共分为A、B、C、D、E、F六种型号,其构造差异主要体现在挡圈、固定法兰和挡板的配置上 。

1. 防护密闭套管A/B型:

A型防护密闭套管由钢制套管和翼环组成,适用于穿钢塑复合管的管道。B型在A型基础上增设一个挡圈,适用于穿钢管的管道

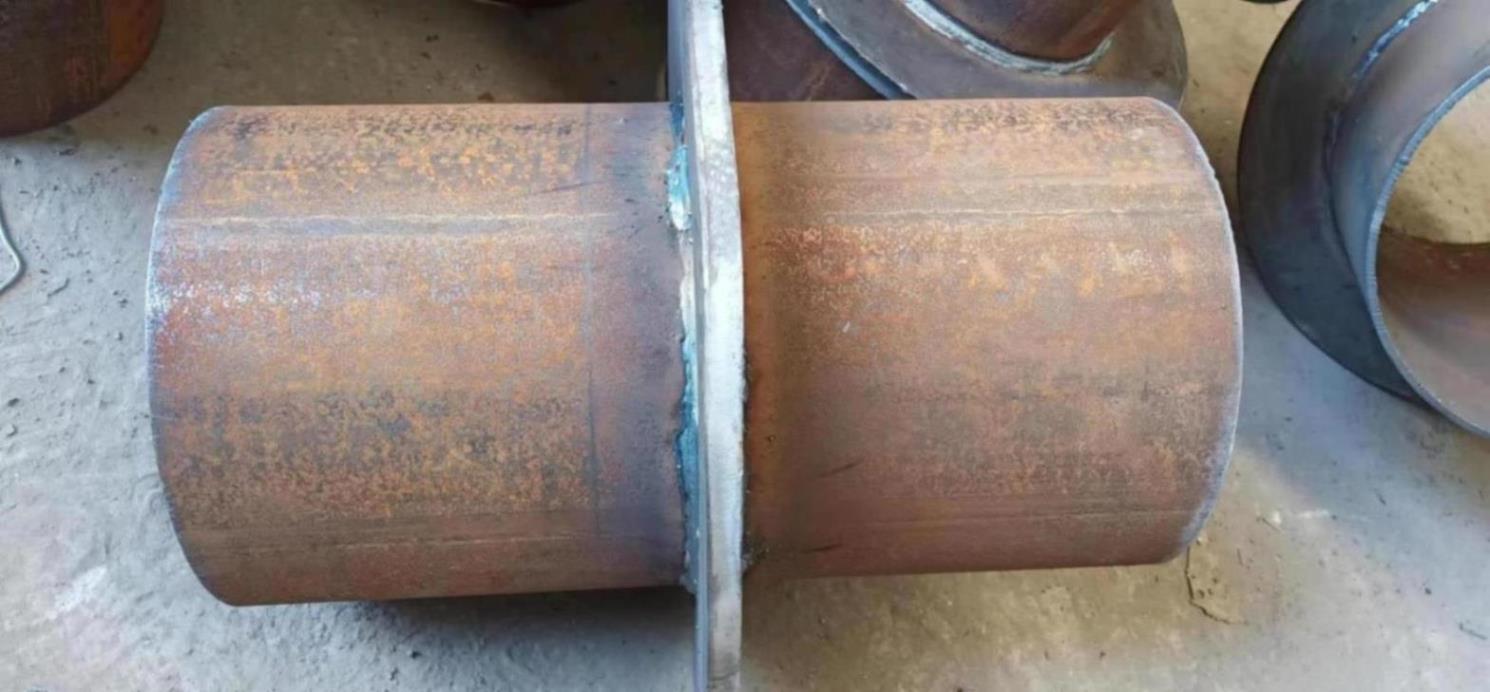

防护密闭套管A/B型图片

2. 防护密闭套管C/D型:

C型/D型由钢制套管、翼环、挡板、固定法兰组成,适用于穿钢塑复合管的管道。D型在C型基础上增设挡圈,适用于穿钢管的管道 。

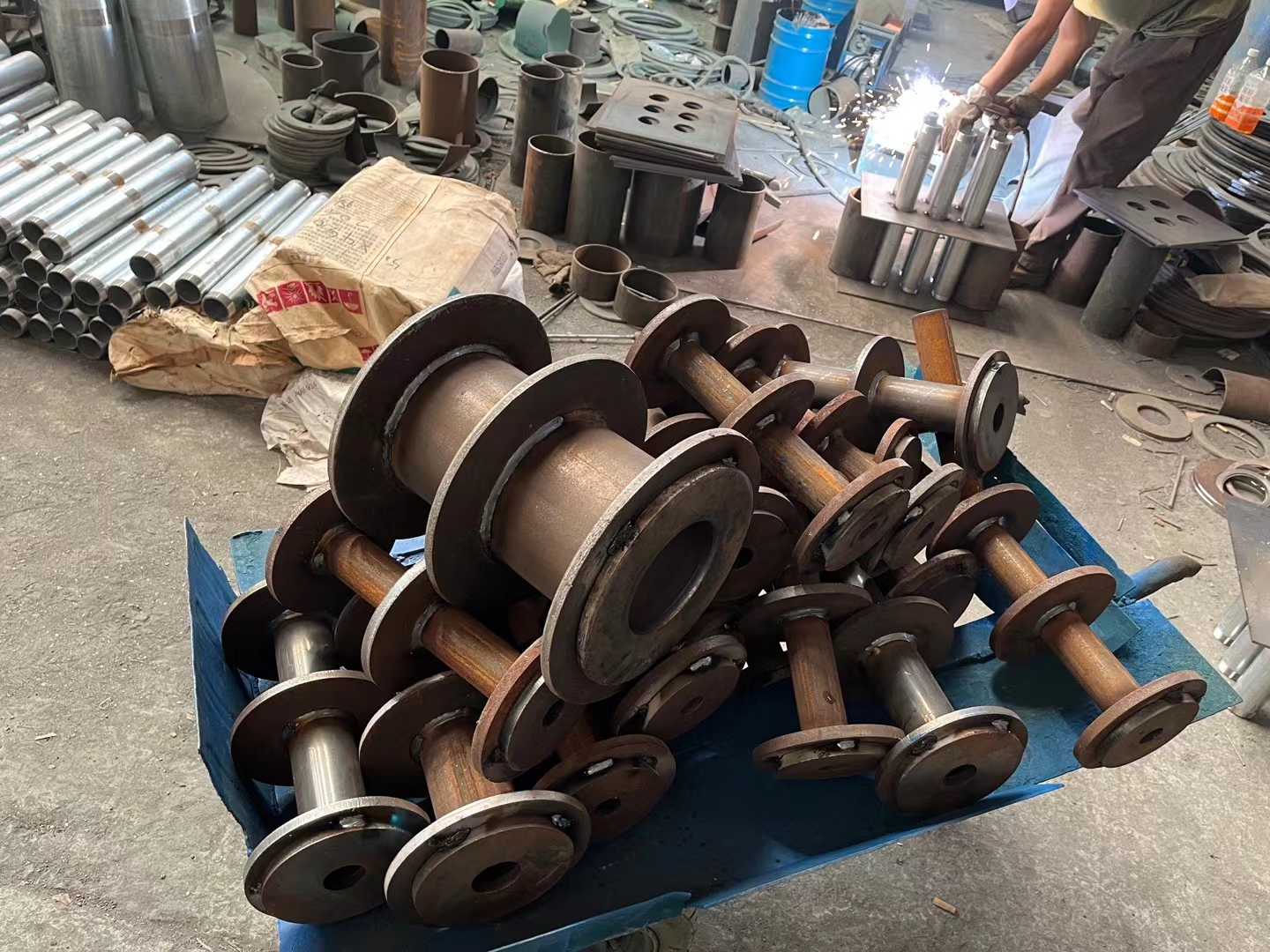

防护密闭套管C/D型图片

3. 防护密闭套管E/F型:

E型/F型由钢制套管、翼环、两套固定法兰和两套挡板组成,适用于穿钢塑复合管的管道。F型在E型基础上增设两套挡圈,适用于穿钢管的管道 。

防护密闭套管E/F型图片

型号选择的依据:

A-F型套管的选用主要取决于穿越管道的材质(钢管或钢塑复合管)及是否需要在套管内设置挡圈,而非简单地由防护等级或安装位置决定 。有挡板和固定法兰的套管(C/D/E/F型)在安装时,需先完成填充材料的施工,再进行挡板和固定法兰的焊接 。

四、 人防顶部预留套管的应用与安装注意事项

1. 防护密闭套管规格选型:

应根据设计图纸明确穿越管道的材质、公称直径及防护要求,对照07FS02图集选定正确的人防套管型号。穿过人防顶板的管道,其公称直径不宜大于150mm 。当管径不大于DN150时,应设置刚性防水套管;当管径大于DN150或抗力等级较高时,应在刚性防水套管外侧加焊防护挡板 。

2. 安装精度:

人防顶部预留套管的标高、轴线应与设计图纸一致。预埋前应放线定位,人防套管与结构钢筋焊接牢固,防止浇筑混凝土时发生位移。密闭翼环应位于墙体厚度的中间,人防顶板预留套管轴线与所在墙面垂直 。

3. 施工工艺:

密闭翼环应采用厚度不小于10mm的钢板制作,翼高不小于50mm 。翼环与钢套管宜双面满焊,焊缝饱满、均匀、严密,严禁夹渣、气孔。焊接采用手工电弧焊,焊条型号E4303 。人防套管两端应加装保护盖,防止杂物进入。

4. 后续处理:

管道穿入后,人防套管与管道之间的间隙应用密封材料填充密实,填料长度应为管径的3-5倍,且不小于100mm 。人防顶板套管出顶板长度应符合规范要求,一般应高出屋面完成面不小于500mm,并按设计要求做好防水卷材上翻及保护层施工。

五、实施优良施工的保障措施

1.严格监理与验收
       各工序需有严格的监理旁站,重点监督焊接质量、密封填充等隐蔽工序,留存影像资料。隐蔽工程验收时,应核对人防顶板预留套管型号、位置、标高及焊接质量是否符合设计及规范要求 。

2.技术支持
       奥凡环保科技可提供符合国标图集的各类人防套管产品,并针对特殊工况(如超厚墙体、多管组合等)提供深化建议与现场技术指导。

人防顶部预留套管的预埋,是一项考验责任心与专业性的细致工作。从材料进场验收到现场定位焊接,每一道工序都在为结构最终的防护性能积累保障。奥凡环保科技致力于提供符合国家标准的人防套管产品及全过程技术支持,确保每一个预埋件都经得起较严苛的检验。如需深化图纸或定制方案,欢迎通过官网与我们联系。
