人防套管挡板

人防工程的各类预埋件中,挡板是一个容易被忽视却又不可或缺的部件。它焊接在防护密闭套管的受冲击波侧,平时不参与工作,战时却要承受核爆冲击波的直接作用,保护穿墙管道不被切断。许多人将其等同于普通的法兰或翼环,但事实上,挡板的设置条件、安装工艺乃至数量配置,都有着严格的规范依据。奥凡环保科技结合多年生产经验与国家标准要求,将人防套管挡板的设计要点与安装规范梳理如下,供设计及施工人员参考执行。

一、 人防套管的种类介绍

人防套管按用途和功能的不同,主要分为人防通风套管、人防电气套管、刚性密闭套管、柔性密闭套管、气密测量管以及人防取样管等。其中涉及人防顶板的套管主要是指刚性密闭套管(即防护密闭套管),负责保证防护性和密封性。

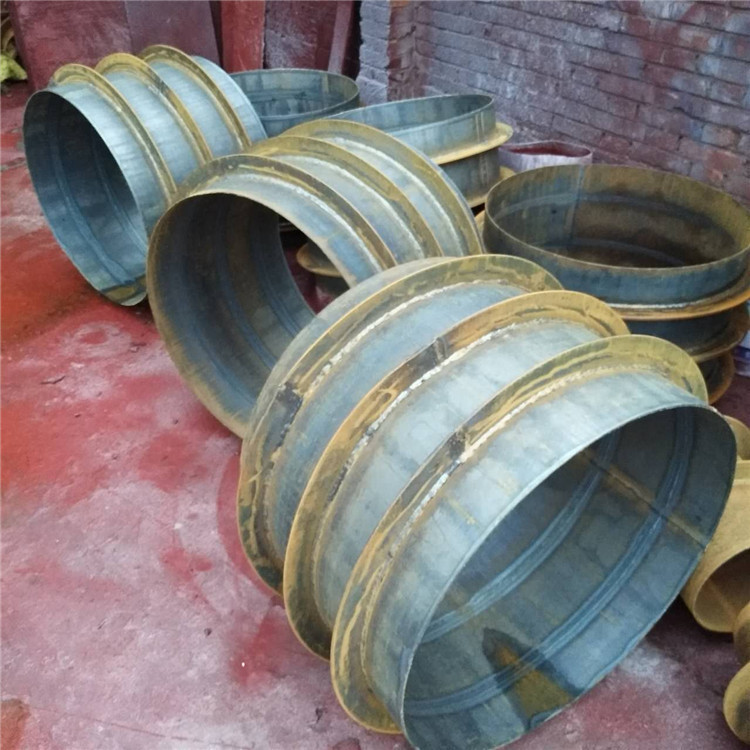

通风套管图片

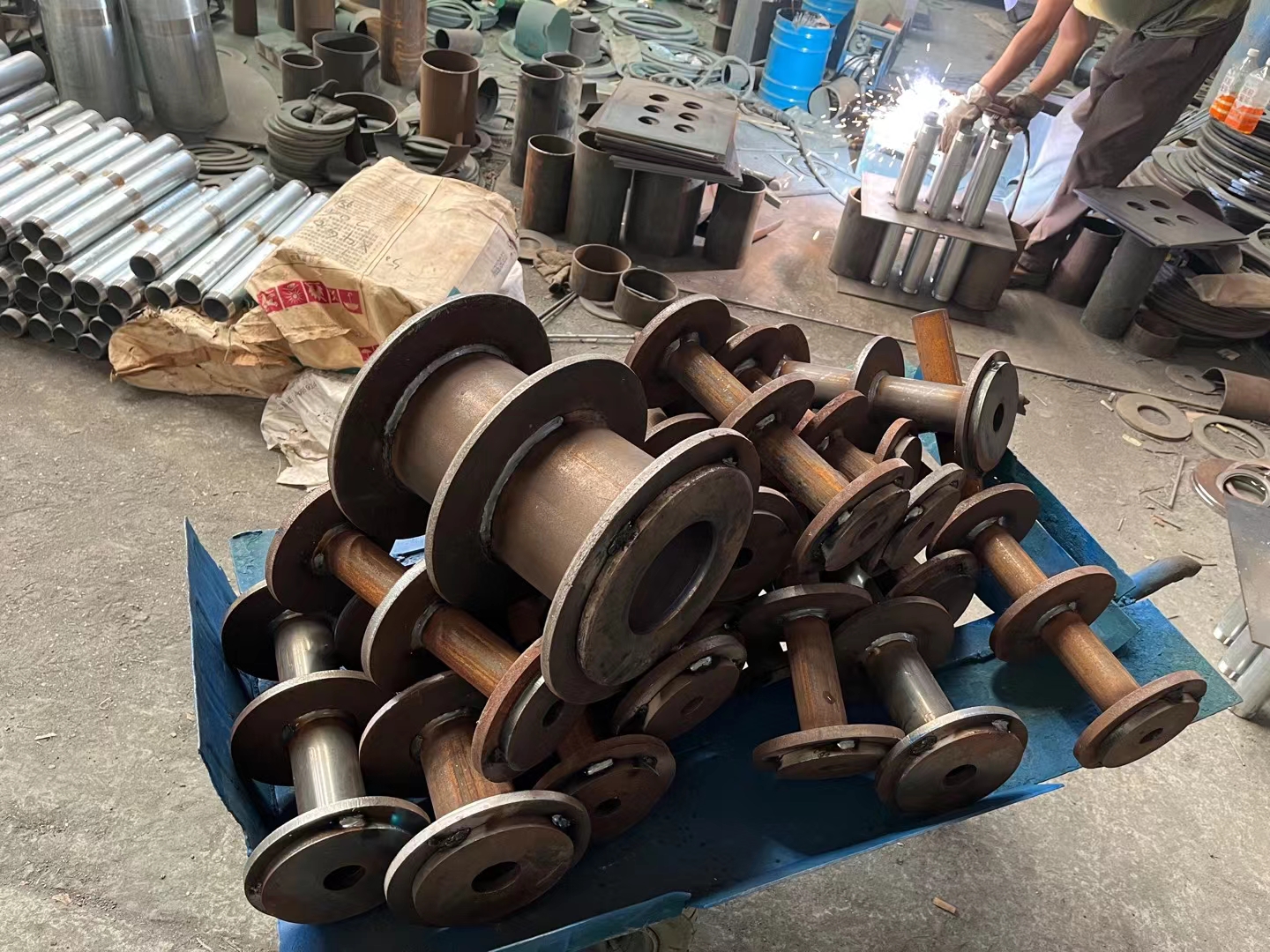

刚性密闭套管(防护密闭套管)图片

二、 人防套管挡板的重要作用

人防套管挡板是刚性密闭套管系统中的关键部件,其核心作用是增强管道系统对核爆冲击波的抗扰性 。当冲击波作用于墙体时,挡板能够有效阻挡冲击波沿管道传入工程内部,保障穿墙管道的完整性和人防套管的密封性 。根据GB50038规范要求,当管径大于DN150mm或抗力级别较高时,应在刚性防水套管受冲击波作用的一侧加焊防护挡板 。

三、 人防套管挡板的设计与规范

挡板的加工制作应严格遵循国家标准图集(如07FS02)的要求。挡板的厚度、宽度应与密闭翼环保持一致,通常翼环及挡板厚度不小于10mm,翼高不小于50mm 。挡板的内径应比穿墙管道外径略大约2-3mm,以保证安装时能够套装在管道上并与人防套管翼环紧密焊接 。当墙体受冲击波作用时,挡板通过其结构强度和与人防套管的可靠连接,确保穿墙管道不被破坏,维持工程的密闭性能。

四、 人防套管挡板的安装步骤

根据奥凡环保科技的施工经验及规范要求,人防套管挡板的安装应遵循以下步骤 :

1、人防预埋套管安装:

根据设计图纸和施工规范,将人防密闭套管预埋在墙体或楼板中,确保人防套管的位置、标高和尺寸符合设计要求 。

2、人防套装挡板:

将冲击波挡板套装到预埋穿管的防护管道上,确保挡板与管道的连接紧密、无松动 。

3、双面电弧焊接:

对挡板与钢套管的连接处进行双面电弧焊接,确保焊接质量符合规范要求,焊缝饱满、均匀、严密 。

4、人防套管挡板质量检查:

对焊接质量进行检查,确保焊缝符合规范要求,钢套管和挡板固定牢固、无松动 。

5、防腐处理:

焊接完成后,清除焊渣,对焊缝及人防套管表面进行防腐处理 。

五、 人防防护等级与挡板数量关系

挡板的设置与否及配置数量,主要取决于两个因素:管径大小和人防抗力等级 。根据GB50038-2005《人民防空地下室设计规范》第6.1.2条规定:

当管径不大于DN150mm且穿过核5级、核6级人防工程临空墙时,只需设置刚性防水套管,无需加设挡板 。

当管径大于DN150mm穿越任何人防围护结构时,应设置外侧加防护挡板的刚性防水套管 。

当管径不大于DN150mm但穿过核4级、核4B级的甲类防空地下室临空墙时,也须设置外侧加防护挡板的刚性防水套管 。

如果防护密闭套管设置在两个人防区之间的隔墙上,人防套管两侧都*须设置翼环和防冲击波挡板

六、 奥凡环保科技在人防套管挡板生产中的专业性

奥凡环保科技不仅提供标准型号的人防套管挡板,也提供定制化服务以适应不同工程的需求。无论是制造还是安装,我们都遵循严格的行业标准和质量控制流程,以保证每一件产品都能发挥其应有的较大效能。

人防套管挡板在大规模防护工程中虽然是细小部件,但在保障人防工程密封性与安全性中发挥着关键作用。奥凡环保科技认识到其重要性,并承诺提供精准符合规范的产品与服务。我们欢迎有需求的客户和合作伙伴与我们联系,共同探讨和解决人防套管挡板带来的技术挑战。
