人防套管预埋看哪些（什么）图纸

人防工程现场图纸会审往往是施工前比较关键的一道关卡。很多人以为图纸只要按图施工就行,但实际上,人防图纸涉及电气、通风、给排水等多个专业,每张图纸上的人防预埋套管型号、标高、位置都可能因为不同专业的设计冲突而需要现场调整。如果只会看图而不懂得核对图纸之间的矛盾,预埋工作就可能在浇筑前留下隐患。奥凡环保科技结合多年现场配合经验,将人防套管预埋相关的图纸解读要点梳理如下,供一线施工人员参考执行。

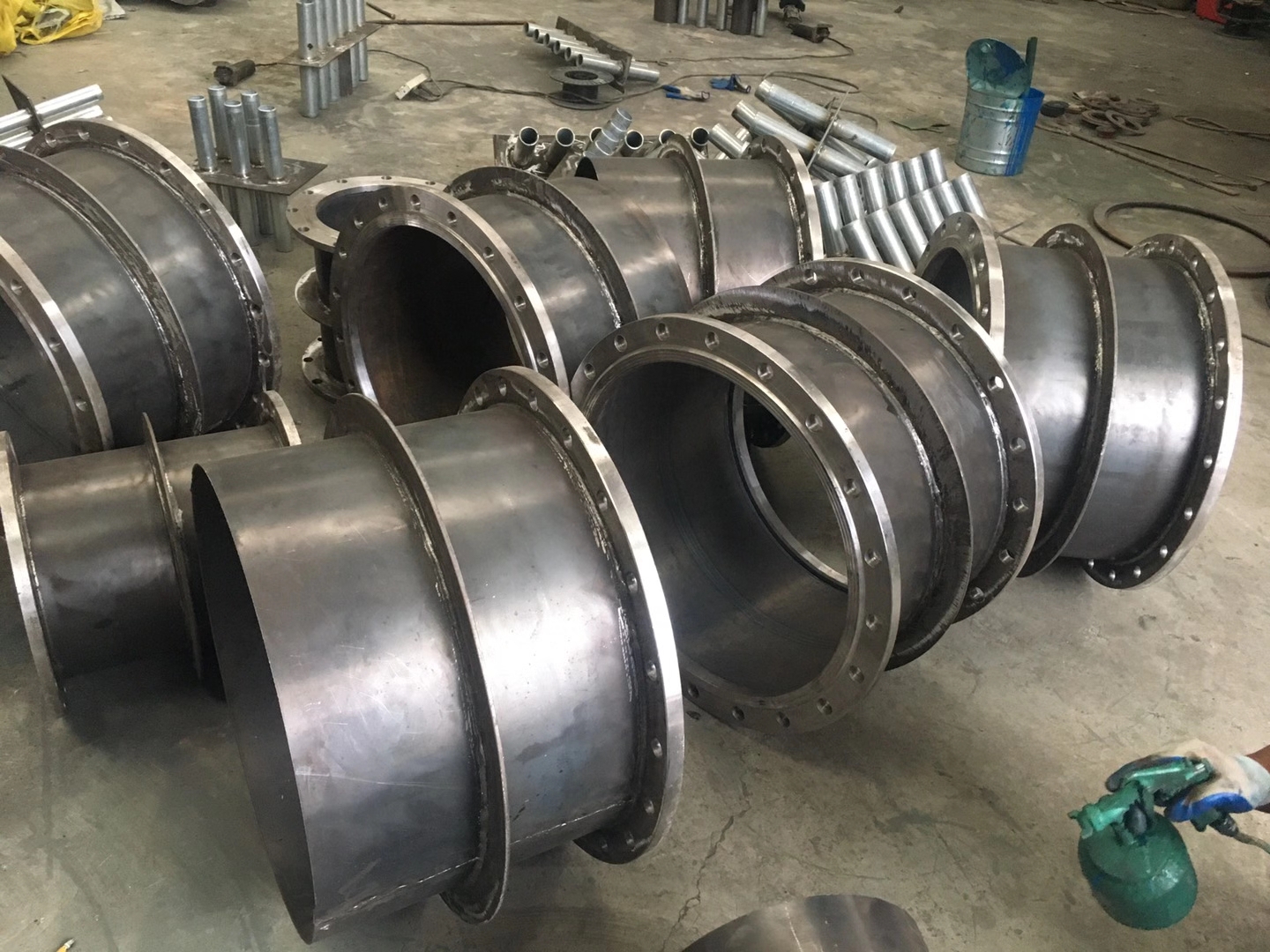

人防套管图片

一、 人防套管预埋所需图纸介绍

人防图纸涉及专业众多,包含电气、通风、给排水、消防等各个系统的详细设计。各专业人防套管的预埋都应严格依照相应的专业结构图进行,且宜将平时图纸与战时图纸对照审核,避免遗漏任何一个人防套管。

1.查看总说明

图纸的总说明部分是人防预埋工作的纲领性文件。这里明确规定了人防套管的型号、材质、防腐要求以及适用场景。,例如在承受载荷或有水密封要求的地方通常使用刚性或柔性特种防水套管,在不同的环境中要求材料的物理化学性能以适应各种条件,总说明中还会强调材料的物理化学性能指标,如热镀锌钢管的壁厚不得小于2.5mm等。

2.查看系统图

系统图提供了完整的管道布局信息,包括人防套管的安装标高、管径尺寸以及连接方式。这是理解管线走向和控制预埋位置的关键图纸。需要特别注意系统图中标注的预埋套管位置与角度,应与现场实际情况吻合。同时,要考虑后期通风、电气等管道的安装需求,确保系统图上的每一处细节都能在施工现场落地。

3.查看大样图和水井图

大样图和水井图提供了更具体的安装节点详图,如立管防水套管的预埋位置、预留孔洞的**尺寸等。从这些图纸中,施工人员能够明确人防套管应预埋在墙体、顶板还是其他结构构件中的具体位置。人防门框墙、临空墙、密闭墙等关键部位的人防套管预埋,都要参照相应的大样图进行施工。

4.查看平面图

平面图展示的是人防套管在现场的实际位置和平面布局,为施工放线提供精准依据。施工过程中应持续对照平面图,及时复核人防套管坐标,防止出现偏差。平面图的正确解读能够有效避免返工,节约成本并提高施工效率。

二、图纸会审与多专业核对的*要性

人防工程的图纸审查,绝不能只看单一专业。施工前须结合平时图纸、战时图纸以及结构图纸一并审核,认真分析每一道外墙、临空墙、单元隔墙,仔细研究每一个战时功能房间(如密闭通道、滤毒室、战时机房等),确保没有任何一个人防套管被遗漏。

根据《人民防空工程施工及验收规范》(GB50134-2004),所有穿越人防围护结构的管线要提前预埋,严禁后期开洞剔凿。这就要求图纸会审阶段须将各专业的预埋套管数量、位置、规格逐一核对清楚。例如,人员出入口的防护密闭门门框墙上,应预埋4-6根管径50-80mm的热镀锌钢管作为备用管。防爆波电缆井处除设计要求的穿墙管外,也应预留4-6根备用管以备扩展。

三、图纸解读中的常见问题与应对

1、专业图纸冲突:

电气、通风、给排水图纸之间,或人防图纸与民用图纸之间,常出现管线碰撞或预埋件重叠。应对措施是在施工前组织多专业联合图纸会审,由各专业技术人员共同核对。

2、标高与位置偏差:

平面图上的位置与系统图上的标高可能不对应。应在放线前用CAD或现场实测方式复核关键控制点。

3、大样图与现场不符:

现场结构梁柱位置可能影响大样图节点实施。如遇此类情况,应及时联系设计院出具变更或技术核定单。

人防套管的预埋,考验的是施工人员的图纸功底和责任意识。看懂图纸只是**步,更重要的是将不同专业的图纸对在一起看、叠在一起审。奥凡环保科技可根据工程实际需求,提供符合国标图集的各类人防套管产品及图纸深化建议。如需技术支持,欢迎通过官网与我们联系。
