人防封堵框上允许不允许设套管

人防工程的各类构件中,封堵框是一个容易被误解的存在。它看起来像一扇没有门扇的门框,平时嵌在墙里并不起眼,战时却要配合封堵板一起,承担起封堵孔口、阻挡冲击波的重任。许多施工人员会问:既然封堵框也是钢制的,为什么不能在它上面开孔预埋套管?事实上,这个问题触及了人防工程的一条红线——封堵框的完整性不容破坏。奥凡环保科技结合国家标准与多年现场经验,就这一问题作出专业解析。

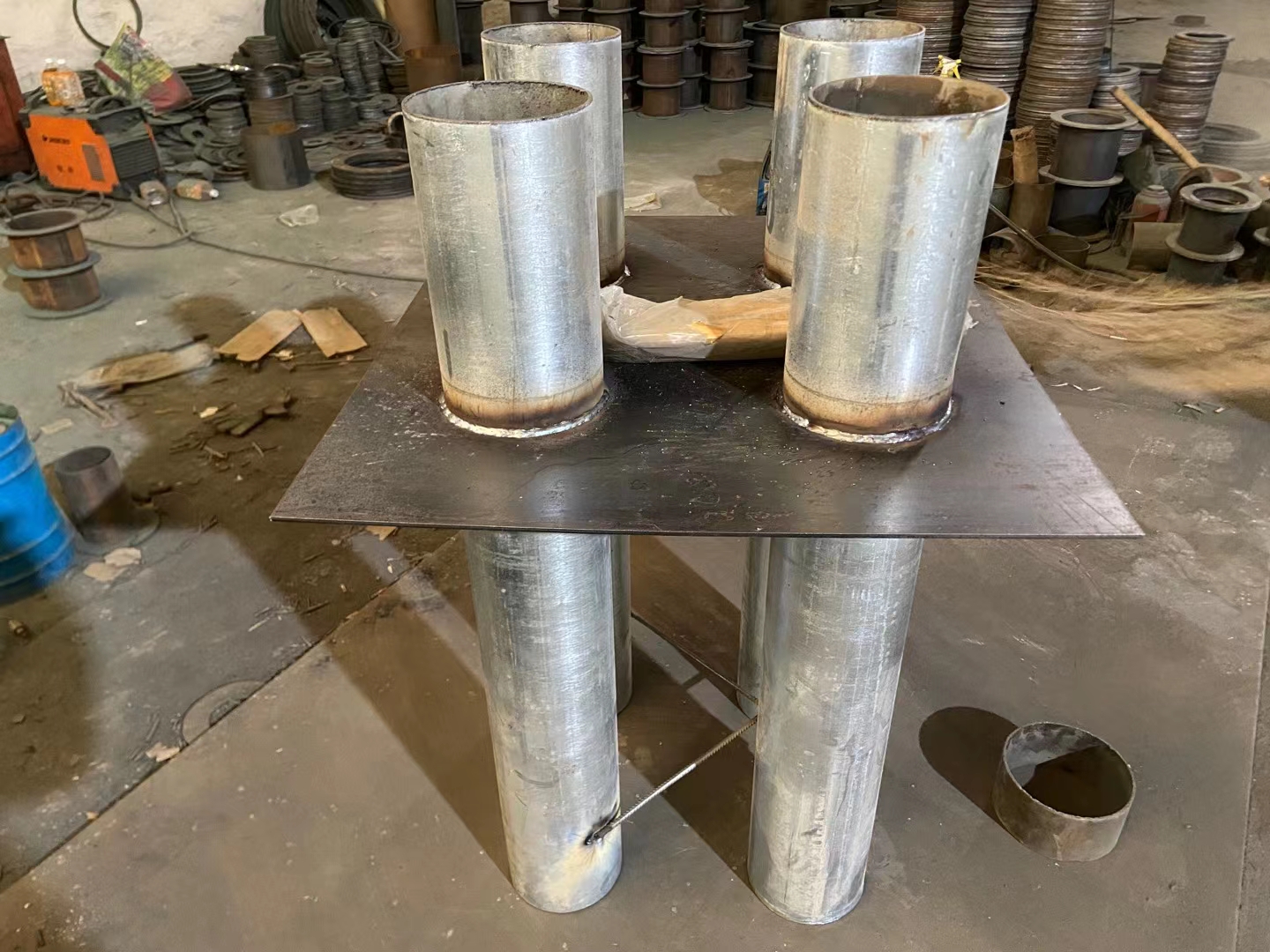

人防套管图片

一、气密性:封堵框是连续屏障,容不得半点破绽

人防封堵框的核心功能是与封堵构件共同形成一道连续的、无缝隙的防护屏障,以实现高标准的密闭要求。根据GB50038《人民防空地下室设计规范》,管道穿越人防围护结构处应采取防护密闭措施,以防止毒剂(核生化战剂)由穿管处渗入。如果在封堵框上额外设置套管,即使套管本身具有一定的密闭性能,其与框体的连接处仍可能成为气体渗透的潜在弱点。封堵框设计时的完整闭合截面被破坏后,其整体气密性能无法通过常规手段恢复。

二、结构完整性:开孔即削弱,影响**工况下的承载能力

封堵框是为人防工程专门设计的受力构件,其构造需要保障完整的结构强度,以支撑墙体在核爆动荷载作用下的防护功能。在封堵框上开孔预埋套管,*然会削弱框体的有效截面,影响其在**情况下的承载能力。山东省国动办发布的常见质量通病中明确指出,人防墙体预埋管未设密闭肋、随意开孔等都属于*须防治的问题。封堵框作为孔口防护的重要组成部分,其完整性直接关系到整个防护单元的安全。

三、设计规范:封堵框不属于允许设置套管的部位

人防工程的设计有着严格的标准规范。根据人防图集及施工规范,封堵框的作用是在临战时快速安装封堵构件,实现孔口的密闭。它与人防围护结构上允许设置套管的部位有着本质区别。北京市国动办的技术资料明确指出,人防围护结构上可以留设的孔口孔洞分为四类:人防出入口门洞(预埋人防门框)、采光窗口(预埋挡窗板)、战时通风口(预埋悬板活门和密闭通风短管)以及管线穿入孔洞(预埋密闭套管)。封堵框属于**类孔口的预埋件,其功能定位决定了它不是用来穿越管线的。在封堵框上设置套管,相当于将第四类孔洞混入了**类,这在规范上是不被允许的。

四、快速封堵要求:任何干扰都可能影响临战转换效率

在紧急状态下,封堵框需要能迅速安装封堵板。如果框体上额外设置了套管,可能会干扰封堵板的安装,或在封堵板与框体之间形成无法密闭的逃逸路径。贵州省国动办发布的常见质量问题中多次强调,人防墙、板严禁后开孔。临战封堵的时效性和可靠性,要求封堵框保持设计的原始状态,不得有任何影响安装精度和密封效果的附着物或开孔。

保持人防封堵框的完整性、气密性和结构强度是应坚守的底线,在封堵框上设置任何形式的人防套管都是不被规范允许的。人防工程的设计与施工,须严格区分不同构件的功能定位,将套管预埋的位置限定在设计指定的墙体部位。奥凡环保科技可提供符合国标图集的全系列人防密闭套管产品,并协助客户进行图纸深化与现场技术指导。选择合规的预埋方案,是保障人防工程最终防护效能的前提。
