人防套管多大须使用密闭套管

人防工程的施工图纸上,我们常常看到这样的标注:DN100的管道穿墙用刚性防水套管,DN200的管道穿墙却要加设防护挡板。很多人会问:是不是管径大到一定程度就要用密闭套管?这个"临界值"到底是多少?事实上,人防套管是否需要采用密闭构造,并非单纯由直径大小决定,而是取决于三个核心因素:管道直径、墙体类型以及工程的抗力等级。奥凡环保科技结合国家标准与多年现场经验,就这一问题作出专业解析。

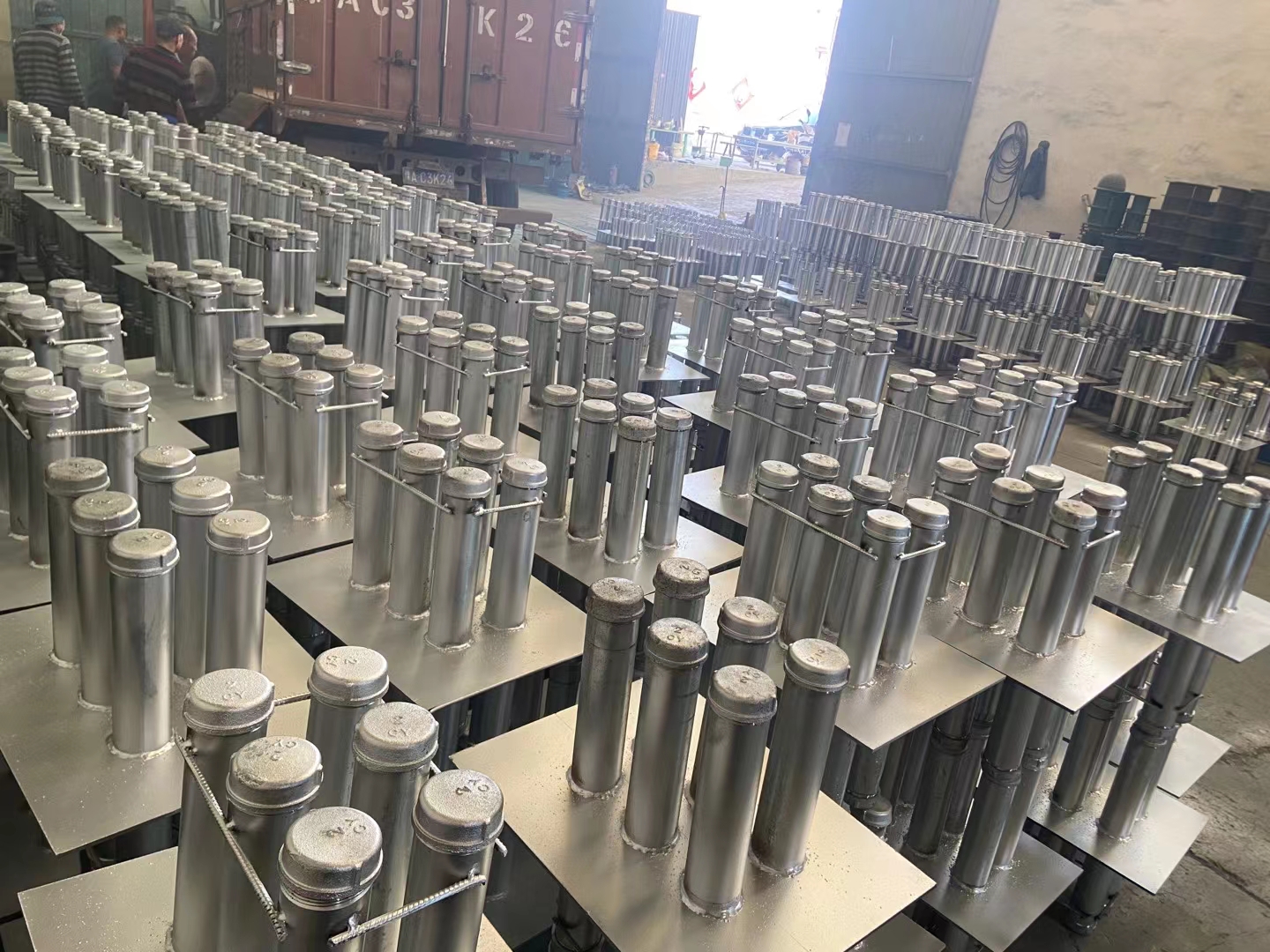

人防密闭套管图片

一、管径DN150:一条明确的分界线

根据GB50038-2005《人民防空地下室设计规范》第6.1.2条的明确规定,管径DN150是人防工程管道穿墙处理的一条重要分界线:

1. 管径不大于DN150mm的管道,在穿越防空地下室的顶板、外墙、密闭隔墙及防护单元之间的防护密闭隔墙时,应设置刚性防水套管。

2. 管径大于DN150mm的管道,在穿越任何人防围护结构时,均应在穿墙(穿板)处设置外侧加防护挡板的刚性防水套管。

这意味着,当管道直径超过DN150时,无论穿越何种人防墙体,都需要采用带防护挡板的加强型密闭构造。河南省人防办在答复类似咨询时也明确指出,管径200mm的管道穿越人防墙时,需严格按规范设置外侧加防护挡板的刚性防水套管。

二、墙体类型与抗力等级:决定是否增设挡板的关键

然而,管径不大于DN150并不意味着可以简单套用普通刚性防水套管。根据管道所穿越的墙体类型及工程的抗力等级,规范还有进一步的细化要求:

1. 穿越临空墙时的特殊要求:

• 当管径不大于DN150mm的管道穿过乙类防空地下室临空墙,或穿过核5级、核6级和核6B级的甲类防空地下室临空墙时,可采用刚性防水套管。

• 但当管径不大于DN150mm的管道穿过核4级、核4B级的甲类防空地下室临空墙时,则应设置外侧加防护挡板的刚性防水套管。

2. 穿越防护单元隔墙的要求:
   管道穿越防空地下室防护单元之间的防护密闭隔墙时,其受力情况与穿越顶板相同,不按穿临空墙设计。这意味着可根据管径大小参照顶板的处理方式。

三、密闭套管的本质:不仅为防水,更为防毒

为什么要根据这些条件区分密闭构造?条文说明给出了答案:管道穿越人防围护结构处,要求能抗一定压力的冲击波作用,并防止毒剂(核生化战剂)由穿管处渗入。试验证明,带有密闭翼环的密闭套管能增加毒气渗透通道长度,延长渗透时间,减少毒气渗入剂量,是一种有效的防毒密闭措施。

因此,当管道穿越防护密闭要求的墙体时,即使管径很小,也*须采用密闭套管。例如,电气专业中管径仅20-50mm的备用管,穿越人防密闭墙时同样*须采用壁厚不小于2.5mm的热镀锌钢管,并焊接密闭翼环。

四、管径、墙体、抗力三维度综合判断

人防套管是否需要采用密闭构造,以及采用何种形式的密闭构造,应从以下三个维度综合判断:

1. 管径维度:DN150是基本分界线。≤DN150可采用刚性防水套管,>DN150*须加设防护挡板。

2. 墙体维度:穿越临空墙、防护密闭隔墙时要求高于穿越普通外墙或顶板。

3. 抗力维度:核4级、核4B级等高抗力等级工程的要求高于核5级、核6级工程。

实际工程中,设计人员会根据上述要求,在设计图纸中明确标注每个穿墙管道的人防套管型号及构造做法。施工人员应严格按图施工,确保人防套管型号与墙体类型、管径大小一一对应。奥凡环保科技可提供符合国标图集的各类人防密闭套管产品,并协助客户进行图纸深化与技术指导。如需了解更多细节,欢迎通过官网与我们联系。
