人防套管预埋图纸怎么看

施工人员拿到人防图纸,常见困惑:先看哪张图?平面图标注人防套管位置,系统图标高尺寸,大样图展示构造做法,总说明规定材料要求。四类图纸各有侧重,缺一不可。人防预留预埋涉及战时平时给排水、通风、电气多个专业,应结合平时图纸、战时图纸、结构图纸一块看,认真分析每一道外墙、临空墙、单元隔墙,仔细研究密闭通道、滤毒室、战时机房等战时功能房间,确保无任何人防套管遗漏。下面基于国家标准图集与工程实践,将识图要点梳理如下。

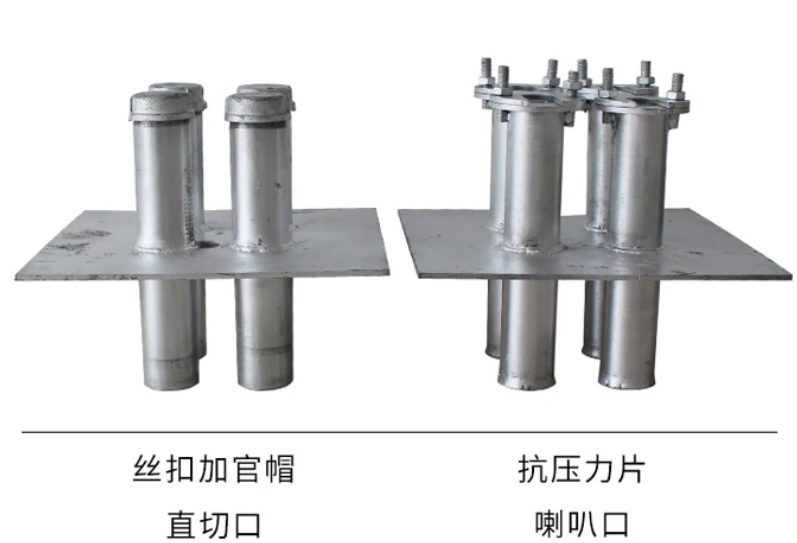

人防套管图片

一、总说明:设计依据与材料要求

图纸总说明是预埋工作的纲领性文件。重点关注三项内容:

设计图集依据。

明确本工程遵循07FS02(给排水)、07FK02(通风)、05SFD10(电气)图集。不同专业套管构造差异大,选型须与图集对应。电气穿墙管参照05SFD10第27-31页,通风套管依据07FK02第48页,给排水密闭套管执行07FS02第12-15页。

人防套管材料规格要求。

穿过人防围护结构的电缆管线,应选用管壁厚度不小于2.5mm热镀锌钢管。通风穿墙短管采用2-3mm钢板焊接成型,密闭翼环厚度大于3mm,翼高30-50mm。给排水穿墙短管壁厚3.5-8mm,具体数值与管径对应。

防护等级与抗力要求。

核4级、核4B级、核5级、常5级人防工程电气线管明敷时,受冲击波方向应设抗力片;核6级、核6B级、常6级可不设。管径大于DN150mm管道穿越人防围护结构,须设置外侧加防护挡板刚性防水套管。

二、平面图:定位坐标与成组布置

平面图展示人防套管现场实际位置,为施工放线提供依据。

人防坐标位置确认。

平面图标出人防套管穿越墙体类型——临空墙、防护密闭隔墙或密闭墙。人员出入口防护密闭门门框墙须预埋4-6根备用管,管径50-80mm热镀锌钢管。防爆波电缆井除设计穿墙管外,也应预留4-6根备用管以备扩展。

成组布置识读。

标注“8C150”表示8根DN150电气套管成组预埋,计量按8个电气套管分别计算。相邻套管外壁净距≥100mm,方便后期管道安装及阀门操作。

专业图纸对照。

将电气、通风、给排水平面图叠合审阅,避免管线碰撞。人防临空墙、单元隔墙严禁后期开洞,所有穿墙管线须提前预埋到位。

三、系统图:掌握标高尺寸与走向

系统图提供管道完整布局,包括人防套管安装标高、管径尺寸及连接方式。

标高数值确认。

区分建筑标高与结构标高,二者差装修层厚度30-50mm。防护密闭套管中心标高须与电缆桥架、配电箱安装高度匹配。气密测量管出墙5cm,两端套丝封堵。压差测量管出墙5cm,两端套丝封堵。

管径规格核对。

预埋管直径与所连接管道、密闭阀门、超压自动排气活门接管直径一致。DN600通风套管内径666mm,与风管公称直径概念不同,采购预埋时需仔细核对。

弱电线路处理。

弱电管线采取暗管敷设时管径≤25mm,穿过密闭墙采用暗管加密闭盒方式进行防护密闭处理。

四、大样图与节点详图:确定构造做法

大样图提供具体安装细节,是施工最终依据。

防护密闭套管型号。

07FS02图集将防护密闭套管分A、B、C、D、E、F六种型号。A型由钢制套管+翼环构成,适用于钢塑复合管;B型增设挡圈适用于钢管。C/D型含固定法兰、挡板,E/F型含两套固定法兰和两套挡板。

密闭翼环构造。

翼环位于墙体厚度中间,与周围结构钢筋焊牢。密闭翼环与穿墙短管双面满焊,焊缝饱满、均匀、严密,严禁夹渣、气孔。电缆电线穿墙短管伸出墙面30-50mm,给水排水穿墙短管大于40mm,通风穿墙短管大于100mm。

接线盒防护。

防护密闭门外侧接线盒采用防护盖板,盖板厚度≥3mm热镀锌钢板。暗敷线管穿过密闭墙时,墙体两侧设密闭接线盒。

密封材料填充。

人防套管与管道之间用密封材料填充密实,填料长度应为管径3-5倍,且不小于100mm。套管内径比管道外径大30-40mm,管道在套管内不得有接口。

五、现场核对与验证方法

图纸理论值需现场实测验证。

人防套管标高基准点定位。

找到施工现场标高基准点(红三角标记),以此作为测量起点。依据结构标高线与建筑标高线关系,按图纸规定建筑标高预留预埋。

水准仪实测。

计算图纸标高与基准点差值,用水准仪找到人防套管中心高度,偏差控制在±50mm内。穿墙管轴线应与所在墙面垂直,管端面平整。

浇筑前复核。

预埋穿墙套管不得与结构主筋直接焊在一起,应用附加钢筋固定后焊接或绑扎牢固。临时放置后用水平尺测水平度、卷尺测标高,确认无误后再固定。混凝土浇筑前派专人监督,防止穿墙套管错位。

图纸理解深度决定预埋准确性。施工人员需将平时图纸、战时图纸、结构图纸对照审核,分析每一道外墙、临空墙、单元隔墙,确保无任何穿墙套管遗漏。严格遵循设计文件每项要求,方可保证结构安全性与防护功能。

---
