人防防护密闭套管与预埋套管的区别

工程现场常有施工人员将两种套管混为一谈。防护密闭套管与预埋套管虽然外形相似,功能定位却有天壤之别。北京市国动办明确人防围护结构上留设孔洞应有相应防护措施,其中管线穿入孔洞对应预埋密闭套管。下面依据GB50038规范、07FS02图集及工程实践,将两类套管区别梳理如下。

一、防护密闭套管概念及特点

定义与用途。

防护密闭套管专为人民防空工程——主要指防护性地下工事如人防地下室、地下掩体等——设计。该类穿墙预埋套管穿越人防围护结构时须采取防护密闭措施,防止毒剂(核生化战剂)由穿管处渗入。设计安装须满足高强度、气密性特征,保证核生化攻击下提供有效保护。

结构与材料。

采用厚度不小于2.5mm热镀锌钢管制作。密闭肋采用3～10mm厚热镀锌钢板,与钢管双面焊接。密闭翼环位于墙体中间,套管伸出墙面50mm并与结构钢筋焊牢。需要安装抗力片的工程,防护密闭墙外侧按图集制作抗力片。

功能要求。

具备优越气密性能,抵御一定冲击波振动。试验证明带密闭翼环的密闭套管能增加毒气渗透通道长度,延长渗透时间,减少毒气渗入剂量。紧急情况下快速封锁,防止有害物质通过管配系统进入防护区域。

设计与检测。

管径大于DN150mm管道穿越人防围护结构,应设置外侧加防护挡板的刚性防水套管。管径不大于DN150mm穿过核4级、核4B级甲类防空地下室临空墙,同样需设防护挡板。设计完成后进行气密性检测和耐压测试,穿墙套管气密试验充气至0.3MPa时压降不超过0.01MPa/h。

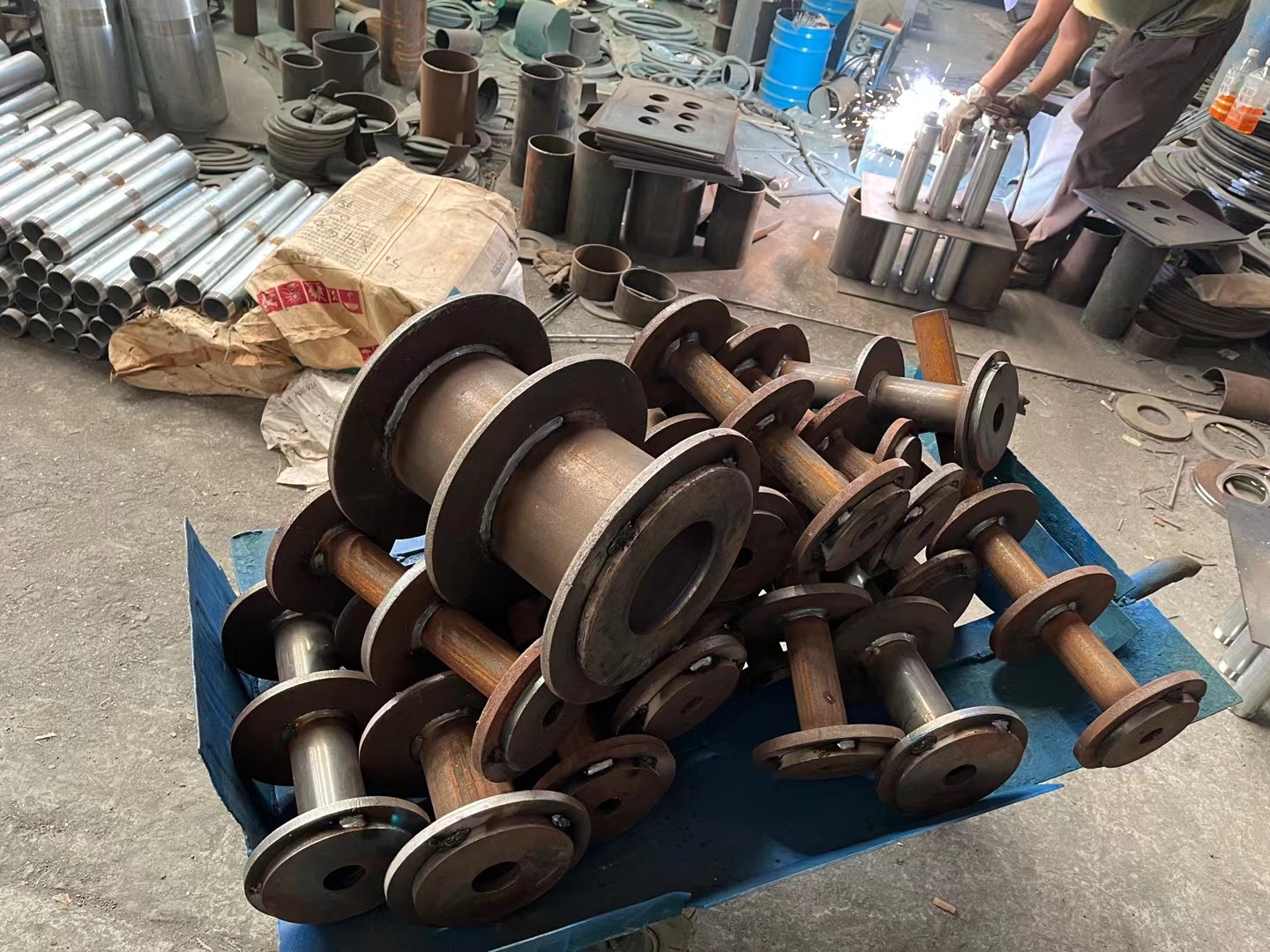

防护密闭套管图片

二、预埋套管概念及特点

定义与用途。

预埋套管适用于各类建筑工程管道电线穿越预留。主要目的在混凝土结构施工前预先设置管路通道,保证将来管线电缆铺设维护方便进行。

结构与材料。

普通建筑预埋套管可根据需要选择碳钢、镀锌铁管、不锈钢等材料。内径大小、壁厚、长度随预留设施规模和工程需求变化。但穿越人防围护结构时,预埋套管同样需采用密闭构造。

功能要求。

普通建筑工程中预埋套管主要作为管道穿越转接通道,保护管道不受施工后期及使用中机械损伤。但人防工程中管线穿墙位置,预埋套管应具备防护密闭功能。

设计与检测。

建筑设计阶段预埋管路径规划侧重满足功能需求与施工便捷。但人防工程预埋防护密闭套管应严格按07FS02图集、GB50038规范设计检测。

三、两类人防套管本质差异

北京市国动办指出,人防围护结构上留设孔口孔洞分为四类,均有相应防护措施和预埋要求。管线穿入孔洞对应防护措施是预埋密闭套管加密闭封堵。

防护功能差异。

防护密闭套管核心功能是防冲击波防毒剂。预埋套管在普通建筑中不需高密封标准,但人防工程中管线穿墙位置须预埋密闭套管,不得随意留洞。

构造形式差异。

防护密闭套管带密闭翼环、防护挡板、抗力片等构造。普通预埋套管仅钢制管段,无密闭措施。

施工要求差异。

人防围护结构上随意留洞开洞现象需要避免。管线穿人防围护结构须预埋密闭套管。

检测标准差异。

防护密闭套管需进行气密性测试、耐压测试。普通预埋套管仅尺寸验证位置确认。

防护密闭套管与预埋套管本质区别不在名称,在功能定位与构造措施。人防工程管线穿墙位置须选用带密闭翼环的防护密闭套管,严格按规范预埋检测,保证工程防护效能。
