人防密闭套管预埋规范做法图集

人防密闭套管的预埋及安装需要参照专门的规范和图集。这类内容虽关联人防工程安全,但并非全部严格保密,部分安装细则与图集可通过正规公开渠道**相关内容。相应的规范和图集是由国家建筑标准设计研究院或相关设计和工程单位根据国家人防工程相关标准制定的。

中国大陆地区可能会参照如下国家或军用标准: 《人民防空地下室设计规范》GB 50038-2005(2023 年局部修订版,2024 年 5 月 1 日实施修订条文) GB 50225-2005《人民防空工程设计规范》。

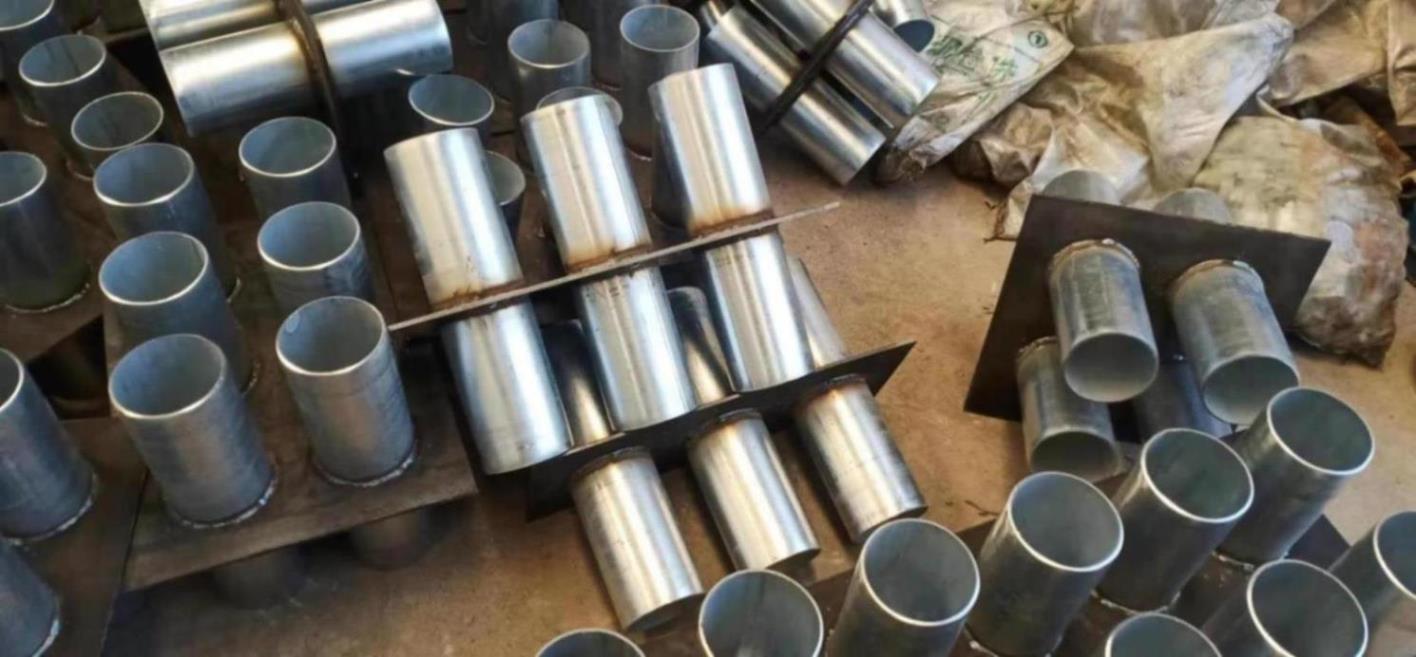

人防密闭套管图片

这些规范会具体规定人防工程的各种设计和施工要求,其中包含人防密闭套管的预埋和安装要求。在开展人防工程设计与施工时,会有详细的工程图集来指导实际操作,这些图集包含了以下内容:

1.人防密闭套管类型和材料选择:

根据工程的具体要求,如耐压级别、抗腐蚀能力等,选择合适的人防密闭套管材料和型号,例如 07FS02《防空地下室给排水设施安装》图集中明确 F 型防护密闭套管采用 Q235-A 钢制套管搭配翼环、挡圈结构,需做镀锌处理。

2.人防密闭套管尺寸和壁厚:

根据设计负荷和安全要求来确定人防密闭套管的内外径和壁厚,如《人民防空地下室设计规范》规定穿越人防围护结构的电气密闭套管壁厚需不小于 2.5mm。

3.预埋深度和位置:

明确人防密闭套管相对于结构的深度、位置、分布方式和具体的预埋方法,例如穿越人防外墙、密闭隔墙的套管需按图集要求预留足够预埋长度,保障防护密闭效果。

4.密封措施和气密性测试:

规定了人防密闭套管连接处的详细密封设计以及验收时的气密性测试方法,要求阀板、阀体无透气孔缝,密封胶条贴合紧密,压缩量符合图纸要求。

5.防腐处理:

会有关于人防密闭套管表面的防腐涂层选择和施工的指导,例如钢制套管需进行热镀锌处理,以满足人防工程的抗腐蚀要求。

6.固定和支撑措施:

对人防密闭套管如何在混凝土浇筑前固定以及浇筑后的支撑措施作出详细规定,防止套管在施工过程中移位,影响防护效果。

在实践中,上述信息与要求会被汇集在对应图集中,如 07FS02《防空地下室给排水设施安装》、05SFD10《防空地下室电气设计示例》等,这些图集将告知施工人员如何步骤性地预埋人防密闭套管,并保证人防密闭套管符合设计要求和标准规定。

需要明确的是,**这些图集和具体规范指导,您可通过正式的渠道,例如购买官方发布的工程标准手册、访问国家建筑标准设计研究院官网,或通过人防工程专业的设计院、施工单位等途径。对于任何具有特定安全要求的工程项目,均需严格遵守当地法律法规和工程建设标准。
