国标07fs02型防护套管厚度

现代城市的安全防护体系中,民用建筑防空地下室与人民防空工程是保障居民生命财产安全的重要屏障,它们能在军事冲突、自然灾害等紧急场景下,为人们提供可靠的避险空间。07FS02 型防护套管作为人防工程中给排水管道穿越防护体的关键配件,其设计、制造与安装都须严格遵循国家相关标准与图集的要求,以此保障人防工程的密封防护性能。

07FS02 型防护套管是为保障人民防空工程中给排水管道穿越防护体(如混凝土墙或板)时能够密封并保证其功能而设置的一种建筑配件,07FS02 是国家建筑标准设计图集的编号,该图集是指导给排水防护套管安装的专业技术文件,并非产品生产标准。

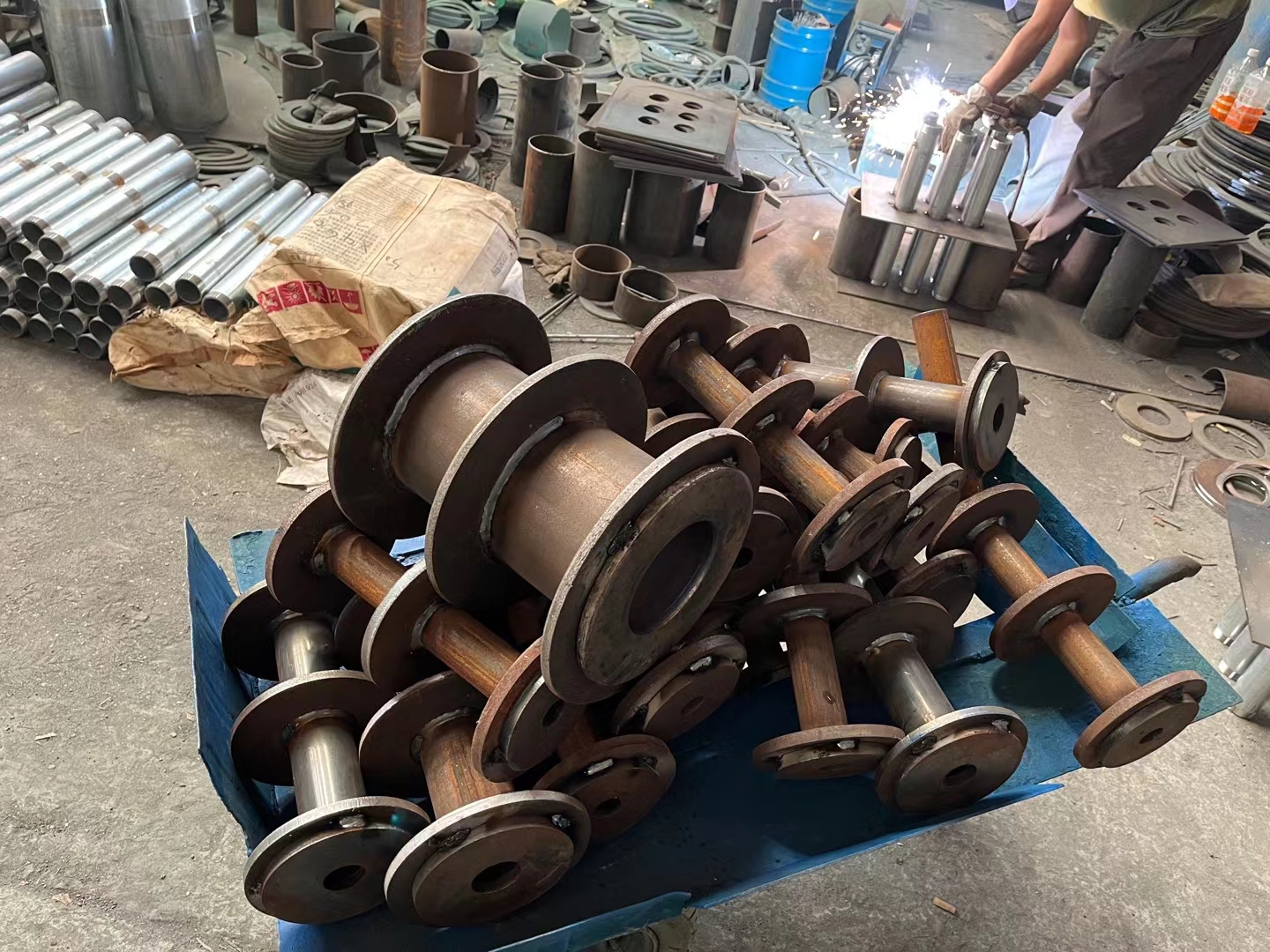

防护套管图片

一、国家标准或行业标准的应用

中国国家标准《人民防空地下室设计规范》GB50038-2005(2023 年局部修订版)是指导人防工程设计的核心文件,此外还有 07FS02《防空地下室给排水设施安装》图集,该图集是对旧版 04FS02《防空地下室给排水设施安装》图集的**修订,同时需遵循现行的《建筑给水排水及采暖工程施工质量验收规范》GB50242-2019、《人民防空工程施工及验收规范》GB50134-2004 等标准,这些标准明确规定了防护套管的材料、耐压强度、耐腐蚀性能、厚度等多方面内容。

对于 07FS02 型防护套管的具体厚度,相关标准有明确要求:在人防场景下,套管本体壁厚≥4mm,密闭翼环厚度≥10mm,翼高 30-50mm,且需满焊无气孔。设计人员和建设单位在实际设计及施工中,需严格按照该规格选择防护套管。

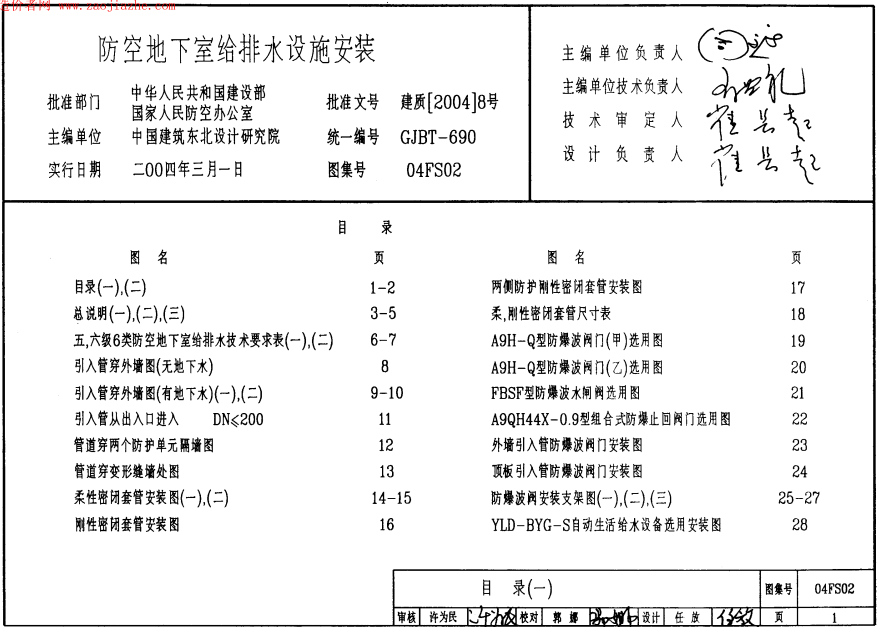

防空地下室给排水设施安装04FS02

二、工程设计图纸或图集

在实际工程项目中,设计图纸或图集是对国家标准的具体应用。图纸或图集中会详细说明如何在保证结构安全和功能需求的前提下进行材料选择及施工,还包括具体的工程尺寸、施工工艺和步骤、材料规格等信息。07FS02 型防护套管在图纸上会标明具体的尺寸信息和安装位置,以指导现场施工。

设计图纸是建筑工程不可或缺的部分,它体现了从理论到实践的转换,包含了技术参数和施工细节,是保证工程质量的关键。设计图纸通常由具有资质的设计院所绘制,而图集则是一系列图纸的集合,提供更为详尽的参考信息。

三、实际应用的标准以及考虑因素

人防防护套管的厚度取决于多个因素,包括但不限于设计负载、混凝土防护体的厚度、防护等级、外界环境的腐蚀性等。设计时还将考虑到使用寿命、维护成本以及可能的未来升级需求。

07FS02 型防护套管仅适用于**性人防工程,这类工程旨在长期提供人员保护和关键设施的安全,因此对防护套管的标准要求统一且严格,不存在临时性防护的应用场景。

四、施工流程

施工单位在预埋防护套管时需要非常注意施工工艺。防护套管需要在混凝土浇筑前正确安装,并保证位置准确、垂直度达标、固定牢固。07FS02 防护套管通常用 Q235-A 钢制材料制成,需要在施工前进行仔细的检查以保证没有制造缺陷。密封措施是保证气密性的关键环节,设计时会考虑到各种可能对密封效果造成影响的因素,如温度变化、湿度、压力变化等。

在防护套管安装完成后,需要进行气密性测试、防护性能测试等多项检测,以保证防护套管系统在实际使用中能够达到预期的防护标准,这些测试需严格按照国标或设定的工程标准执行。

五、验收和维护

工程完成后,进行验收是保证防护套管及相关设施符合设计要求的重要步骤。验收时要对每项指标进行检测,保证符合国家标准和设计图纸的规定,包括套管壁厚、翼环规格、密封性能等关键参数。完成验收并不能意味着工作的结束,还需要定期的维护和检查以保障防护措施的长效运作。通过完善的维护计划,可以保证系统在整个使用期内的完整性和可靠性。

07FS02 型防护套管的应用须严格依托国家现行标准与专业图集的指导,设计单位与施工方需准确区分不同管线对应的防护规范,严格落实材料规格、施工工艺与验收要求,才能保障人防工程的防护效能。对于需要**相关规范细节的单位或个人,建议通过住建部、人防办官方渠道****的标准文件与图集资料,确保工程合规性与安全性。
