07fs02防护密闭套管a型的重要性-作用-技术规范

施工现场技术人员常问:07FS02图集A型防护密闭套管厚度多少毫米?采用什么材质制造?耐压等级如何确定?这些具体数据直接关系选型准确性与工程防护效能。下面依据07FS02图集与厂家技术资料,将A型套管核心参数与选用要点梳理如下。

一、防护密闭套管A型基本定义

07FS02型防护密闭套管A型是人民防空工程专用构件。钢制套管数量1件,材质Q235A;翼环数量1件,材质Q235A。该型号适用于穿钢塑复合管管道,不具备挡圈、固定法兰、挡板等附加构造。

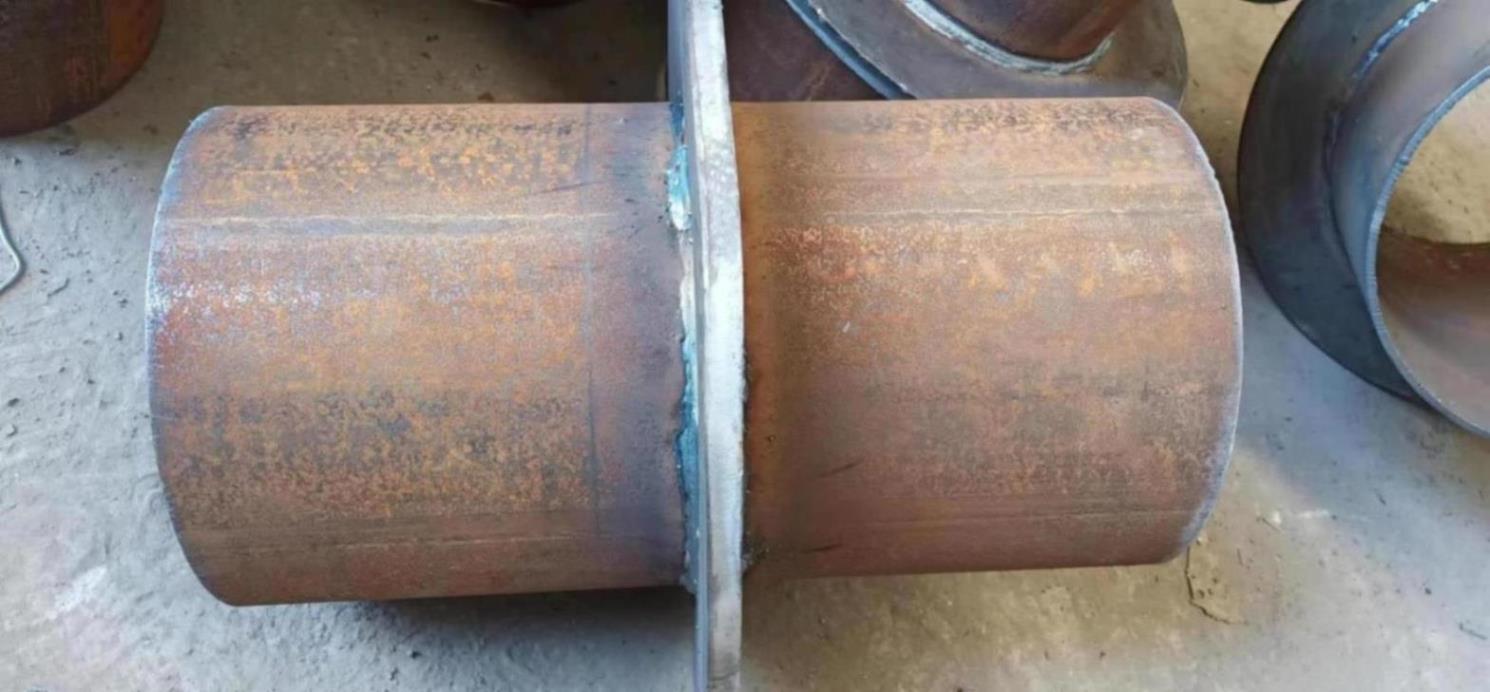

防护密闭套管A型图片

二、A型防护密闭套管厚度与壁厚参数

A型防护密闭套管技术参数随公称通径变化。以DN100套管为例:D1外径108mm,D2外径110mm,D3外径159mm,D4外径270mm;管壁厚度δ值4.5mm;翼环厚度b值10mm;翼环与套管连接处焊缝高度k值5mm。DN50套管δ值3.5mm,b值10mm;DN150套管δ值6mm,b值10mm;DN200套管δ值8mm,b值12mm。翼环厚度统一10mm以上,确保焊接强度与密闭性能。

三、A型防护密闭套管材质选用标准

A型套管主体采用Q235-A碳素结构钢制造。该材质屈服强度235MPa,焊接性能良好,满足人防工程结构受力要求。工作温度范围-20度至80度或150度,具体数值依据厂家产品标准。特殊环境可定制SUS304、316、316L不锈钢材质。

四、耐压等级确定依据

A型防护密闭套管本身无独立耐压等级标注,其承压能力取决于管道系统设计。防护密闭套管A型与管道间隙填充密封材料后形成整体,承受介质压力与外部冲击波荷载。管径大于DN150mm管道穿越人防围护结构时设置外侧加防护挡板的刚性防水套管,管径不大于DN150mm管道设置刚性防水套管。密闭翼环与穿墙短管双面满焊,焊缝要求饱满、均匀、严密,确保结构强度。

五、A型防护密闭套管规格尺寸对照

常见规格技术参数如下:

公称通径DN	D1外径mm	管壁δmm	翼环bmm	适用管道外径mm
50	60	3.5	10	60
65	75.5	3.75	10	75.5
80	89	4	10	89
100	108	4.5	10	108
125	133	6	10	133
150	159	6	10	159
200	219	8	12	219

A型防护密闭套管内径D1尺寸与所穿越管道外径匹配,管道在套管内不得有接口。

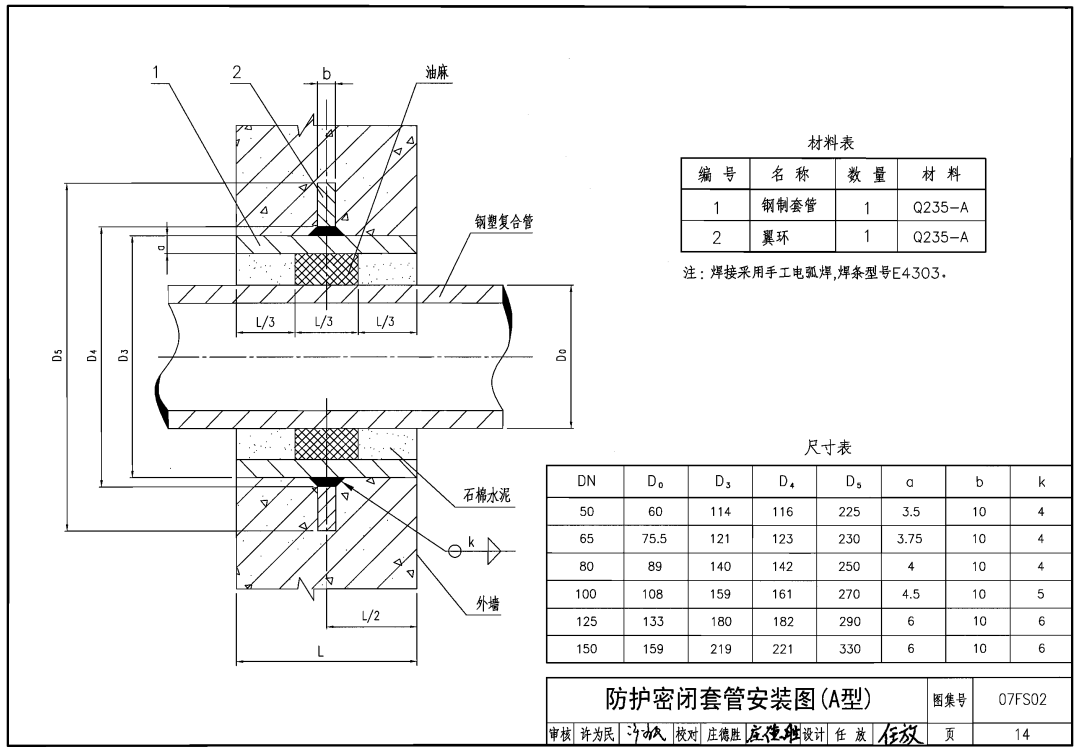

防护密闭套管安装图(A型)

六、A型防护密闭套管应用场景

07FS02图集第18页防护密闭套管安装图(A型)明确其适用部位。A型套管主要用于核5级、核6级、核6B级和常5级、常6级防空地下室工程。管道穿越密闭墙、防护单元隔墙时选用相应型号。A型防护密闭套管适用于钢塑复合管,B型增设挡圈适用于钢管。

七、A型防护密闭套管预埋施工要点

混凝土浇筑前将A型套管固定在模板或钢筋网中。密闭翼环位于墙体厚度中间,与周围结构钢筋焊牢。穿墙短管轴线与所在墙面垂直,两端伸出墙面长度符合规范:给排水大于40mm。套管与管道间隙用密封材料填充密实,填料长度管径3-5倍不小于100mm。石棉水泥配比水:石棉:水泥=1:3:7,油麻用于承插口打底。

07FS02型防护密闭套管A型技术参数完整公开,设计施工人员可通过正规渠道**图集。中国建筑标准设计官网“国标电子书库”提供电子版查阅。中国计划出版社出版纸质图集。厂家技术手册提供详细尺寸表与安装指导。严格遵循规范选型施工,确保人防工程防护密闭性能达标。
