人防套管要比管大多少

人防套管作为穿越人防围护结构的预埋构件,其管径选择直接影响管道安装、密封效果及后期维护。施工中常提及“套管比管道大两个型号”,这一做法源于工程实践,但具体尺寸需结合规范要求和实际工况综合确定。

一 人防套管与管道的尺寸关系

预埋套管管径选择遵循“比介质管道大两号”的通用原则。以常用管径为例:管径15-20mm选用25-32mm套管;管径25-32mm选用40-50mm套管;管径40-50mm选用65-80mm套管;管径65-80mm选用100-125mm套管。这一尺寸差异为管道安装、密封材料填充及热胀冷缩预留了*要空间。

对于穿人防墙体的密闭套管,须严格按照07FS02图集规范制作安装。套管内径应大于穿墙管外径30-40mm,便于用密封材料填塞密实。

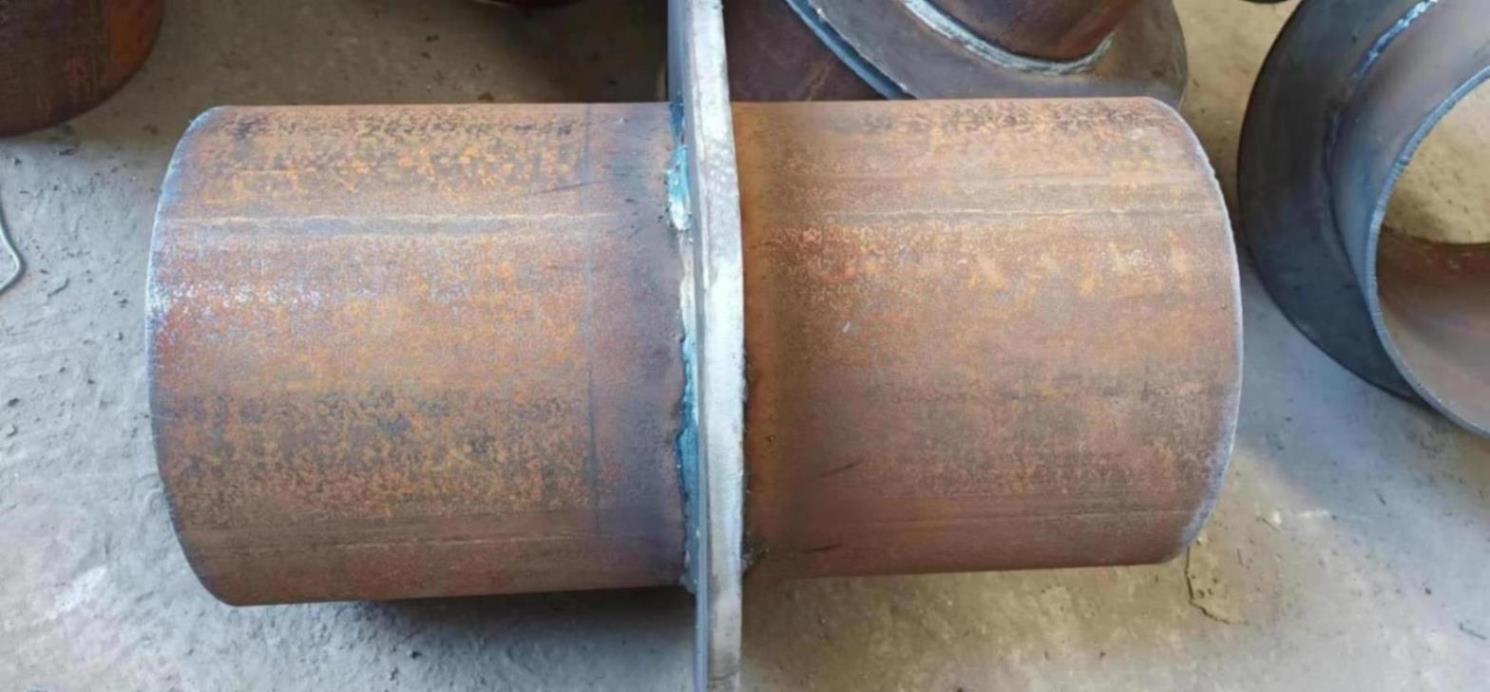

人防套管图片

二、 人防套管构造和功能

人防套管固定于墙体或楼板内,保障给排水、电缆等管线穿越时不影响结构防水性能。其主要功能包括:为管线提供穿越通道,适应热胀冷缩变化,预留密封材料填充空间。套管外壳一次性浇筑在墙体内,管子从套管中间通过,管外壁与套管内壁间采用填料密封,实现防水和减振双重功能。

三、 人防套管设计标准与规范依据

套管选型须符合GB50038-2005《人民防空地下室设计规范》及07FS02图集要求。管径不大于DN150mm的管道穿过防空地下室顶板、外墙、密闭隔墙时,应设置刚性防水套管。管径大于DN150mm的管道穿过人防围护结构时,应设置外侧加防护挡板的刚性防水套管。

密闭翼环、法兰宽为100mm,厚度不小于10mm。穿墙短管两端伸出墙面长度应符合规范:给排水大于40mm,通风大于100mm,电气30-50mm。

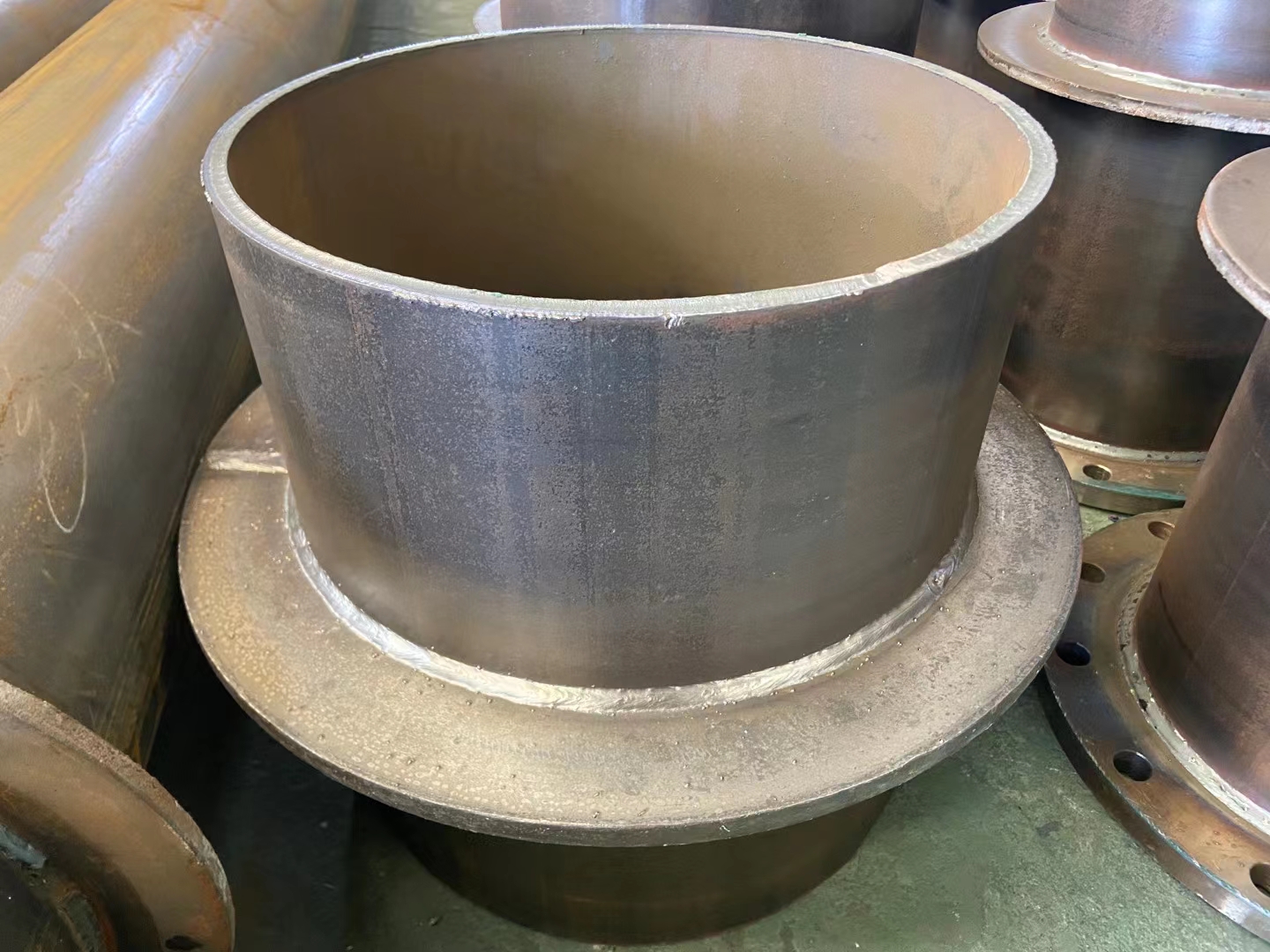

人防套管图片

四、 实际工程中的调整

施工中需根据管道材质、压力等级、墙体厚度等具体情况调整套管尺寸。管径≥150mm时,为减小密闭处理工作量与难度,可选用大一个型号的套管进行预埋。但须注意,片面认为套管管径比管道管径大2号的说法并不完全准确,实际应以设计图纸选型为准。

预埋在顶板上的套管应比地面高出100mm,避免上部建筑漏水时从管隙中渗漏。

五、人防套管 安装重点与技术要点

人防套管的实际安装中,除了确保规格符合设计之外,还应注意以下几个重点:

1.准确定位:

人防套管安装的位置需要恰到好处,既要考虑到实际的管道铺设,又要保证在紧急情况下迅速有效地封堵。

2.人防套管固定方式的选择:

人防套管安装固定方式的选择,不但要牢固可靠,还应考虑到未来维护时的便利性。

3.人防套管密封材料的使用:

管道与套管间隙采用沥青麻丝、油麻、石棉水泥(水:石棉:水泥=1:3:7)分层填充密实,填料长度应为管径3-5倍且不小于100mm。

4.人防套管施工质量的把控:

施工质量是保证人防套管功能发挥的根本,因此,在施工中须紧盯质量关,执行到位。

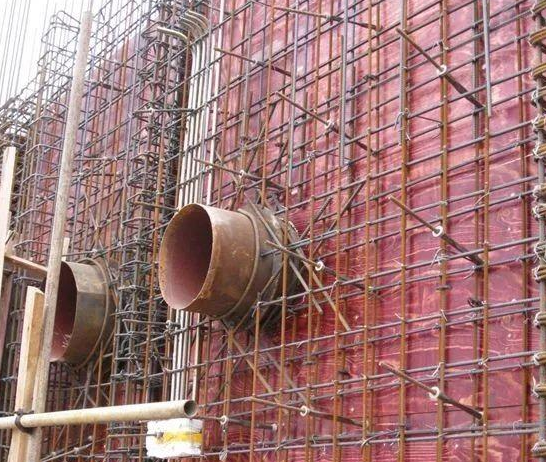

安装完成的人防套管现场图

六、 质量管控与服务

人防套管尺寸选择是确保工程防护效能的基础环节。施工人员须严格按设计图纸和规范要求选型安装,保证套管与管道的匹配关系符合密闭要求,为人防工程长期可靠运行提供保障。我们的产品通过了严格的质量检测,确保每个出厂的人防套管都符合国家标准和行业规范。我们提供多方位的客户服务,包括但不限于产品咨询、设计修改、现场指导以及售后服务,确保客户在使用我们的防水套管时获得满意的体验。

人防套管在尺寸设计上要比管道大两个型号,这是为了满足密封、安装和适应性的要求。奥凡环保科技依据国家标准与行业规范,为众多人防工程提供了高质量的防水套管产品和服务。如果您对我们的产品有任何疑问,欢迎随时联系我们。若本文对您有所帮助,请不吝点赞、转发、收藏,并点击下方链接了解更多产品信息,与我们共同探讨更多合作机会。

---
