防水套管需要进行防腐处理，从除锈到涂层的完整工艺讲解

人防工程中,管道穿墙部位的防水与密封直接关系到结构的长期安全性。防水套管为这一节点的关键构件,其防腐处理的质量往往决定了服役周期的长短。工程实践表明,在潮湿、酸碱介质或土壤腐蚀环境下,若防腐处理不到位,套管锈蚀将逐步削弱密封性能,甚至引发结构渗漏。以下从防腐*要性、工艺方法及选型要点三个层面进行梳理。

一、防水套管防腐处理的*要性

防水套管在服役期间长期埋设于混凝土墙体或直接接触土壤,易受水分、盐分及腐蚀性介质的侵蚀。若防腐层失效,金属管体发生锈蚀,不仅降低自身结构强度,还可能破坏与墙体之间的粘结密封面,最终影响防水效果。因此,在安装前进行规范的防腐处理,是保障防水套管长期可靠运行的前提条件。

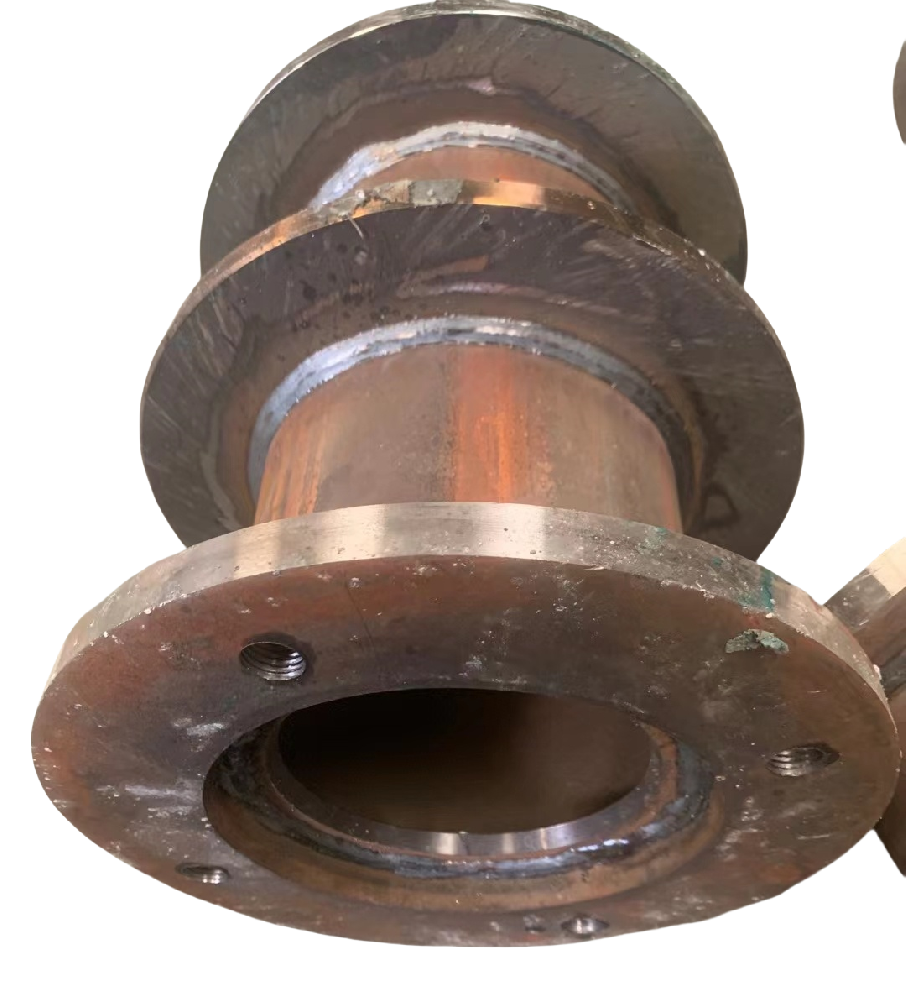

防水套管图片

二、防水套管防腐处理方法

依据02S404国家标准图集及相关施工规范,防水套管的防腐处理应包含以下关键工序:

表面除锈:

防水套管涂刷底漆前,要对其外表面进行彻底除锈。采用人工或机械方式清除铁锈、氧化皮、油污及灰尘,除锈质量应达到《涂装前钢材表面锈蚀等级和除锈等级》GB/T8923-1988中规定的St3级标准。

底漆涂覆:

除锈合格后,应在4～6小时内涂刷底漆,防止钢管表面返锈。常用底漆包括樟丹、冷底子油或配套环氧底漆,涂层厚度应不小于30μm,涂刷均匀,不得出现漏涂、流挂或凝块等缺陷。

外层防腐:

底漆干燥后,外层防腐由设计根据使用环境确定。对于埋地或腐蚀性较强的工况,刚性防水套管通常采用加强级防腐,如聚乙烯胶粘带(四油一布)或环氧煤沥青涂层,总厚度不小于1.4mm。柔性防水套管外露部分可根据防腐要求补充面漆。

特殊环境处理:

当套管用于污水处理、化工等腐蚀性介质接触的场合,应优先选用304或316L不锈钢材质,从材料层面解决腐蚀问题,而非仅依靠涂层防护。

三、刚柔并济,选型适配

刚性防水套管与柔性防水套管在结构与应用场景上存在本质区别,防腐处理需结合其特点进行:

刚性防水套管由钢管与翼环焊接而成,适用于一般管道穿墙部位,对变形无特殊要求。其防腐等级按加强级执行,采用胶粘带或环氧煤沥青涂层,重点保证埋地段的长效防护。

柔性防水套管除翼环外,内部设有密封圈、档圈及法兰压盖,适用于有振动、伸缩变形或严密防水要求的部位,如水泵房穿墙、有地震设防要求的建筑。其金属部件防腐要求与刚性套管一致,但需注意橡胶密封件与涂层材料的相容性。

在选型时,应依据实际工况确定套管类型:无振动、无位移要求的部位选用刚性套管;有振动、位移或地震设防要求时选用柔性套管。选型错误将直接影响防水效果与使用寿命,防腐处理亦无法弥补结构设计的不适配。

防水套管的防腐处理并非单一工序,而是贯穿于材料选择、表面预处理、涂层施工及后期运维的全过程。严格按照02S404图集及GB/T 8923标准执行,根据环境腐蚀等级合理确定防腐方案,同时在选型阶段正确区分刚性套管与柔性套管的适用场景,方能确保人防工程中管道穿墙节点的长期可靠。

---

数据来源

本文撰写过程中引用的核心技术资料与数据来源如下:

一、国家标准与设计图集

1. 02S404《防水套管》国家建筑标准设计图集
   由北京市市政工程设计研究总院主编,中华人民共和国建设部批准(批准文号:建质[2002]236号),统一编号GJBT-594,实行日期为2002年12月1日,代替原S312图集。该图集适用于民用及一般工业建筑、市政给水排水工程构(建)筑物,主要内容包括柔性防水套管、刚性防水套管、刚性防水翼环的做法,对防水套管的特点、选用方法、加工、防腐、安装等作了详细规定。本文关于套管结构、安装工艺(墙厚不小于300mm、非混凝土墙局部改用混凝土并一次浇筑、翼环直径外扩200mm)及防腐要求的技术参数均依据此图集。
   来源:中国建筑标准设计网 | 国标电子书库

2. GB/T 8923.1-2011《涂覆涂料前钢材表面处理 表面清洁度的目视评定 第1部分》
   由全国涂料和颜料标准化技术委员会归口,中国石油和化学工业联合会主管,2012年10月1日起替代原GB/T 8923-1988标准。该标准规定了钢材表面锈蚀等级和处理等级的目视评定方法。本文关于除锈质量应达到St3级的表述依据此标准。
   来源:全国标准信息公共服务平台

二、国家规范

3. GB50208-2011《地下防水工程质量验收规范》
   由中华人民共和国住房和城乡建设部发布,自2012年5月1日起实施。该规范第5.4.3条、5.4.4条规定:固定式穿墙管应加焊止水环并作好防腐处理;套管式穿墙管的套管与止水环及翼环应连续满焊,并作好防腐处理。本文关于防腐处理*要性的论述依据此规范。
   来源:国家规范查询平台

三、技术标准

4. HG/T 3091:2000《橡胶密封件 给排水管及污水管道用接口密封圈材料规范》
   由全国橡胶与橡胶制品标准化技术委员会归口,规定了橡胶密封圈的硬度、物理性能、质量、尺寸和公差及检验要求。本文关于柔性防水套管密封圈材料相容性的说明参考此标准。
