柔性防水套管橡胶密封圈的安装-七步流程与关键技术

柔性防水套管的密封性能,核心在于橡胶密封圈的正确安装。施工中常出现的密封圈扭曲、润滑剂使用不当、插入深度不足等问题,往往是造成后期渗漏的直接原因。依据02S404《防水套管》国家建筑标准设计图集及《地下防水工程质量验收规范》GB50208的相关规定,现将橡胶密封圈安装流程与技术要求梳理如下。

一、橡胶密封圈安装前的检查与准备

安装橡胶密封圈前,须对柔性防水套管、管件和橡胶密封圈的质量进行检查。清理承口凹槽及插口部位的污物,确保接触面干净无杂质。将胶圈安装在承口凹槽内,不得扭曲;异形胶圈应按照正确方向安装,严禁装反。

二、温差伸缩量的预留

管端插入长度应考虑温差产生的伸缩量,其值应按施工时的闭合温差计算确定。施工中可参照02S404图集提供的表格数值采用,确保管道在使用过程中因温度变化膨胀或收缩时不致损坏密封结构。

三、插入深度标线

插入深度确定后,应在管端外壁画出清晰的插入深度标线。该标线作为管道插入的定位基准,保证管道进入预定位置,避免插入过深或不足影响密封效果。

四、润滑剂的选择与使用

在胶圈上和插口插入部分涂抹润滑剂,以减小插入时的摩擦阻力。润滑剂应**、无臭、无味,通常采用肥皂液或洗涤剂,严禁使用黄油、机油及其他油类产品,这些物质会对橡胶密封圈造成腐蚀和损害,影响其长期密封性能。

五、管道插入操作

将插口对准承口轴线,采用紧线器等专用拉力工具,均匀用力一次将管道插入至标线位置。若插入过程中遇到困难,应立即停止操作,检查橡胶圈是否放置到位或发生偏移,排除问题后再继续施工。

六、密封圈位置检查

插入完成后,使用塞尺顺接口间隙沿管圆周检查胶圈位置是否正确。胶圈应均匀贴合在管道与防水套管之间,不得在某个部位被挤压变形或产生缝隙。

七、法兰压紧与后续处理

确认胶圈位置无误后,压紧法兰压盘,使密封圈与套管内壁紧密贴合。螺栓应按对角顺序均匀拧紧,确保法兰受力均匀,密封圈被充分挤压达到**密封状态。密封材料嵌填应密实、连续、饱满,粘结牢固。完成安装后,应对套管及管道进行防腐处理。

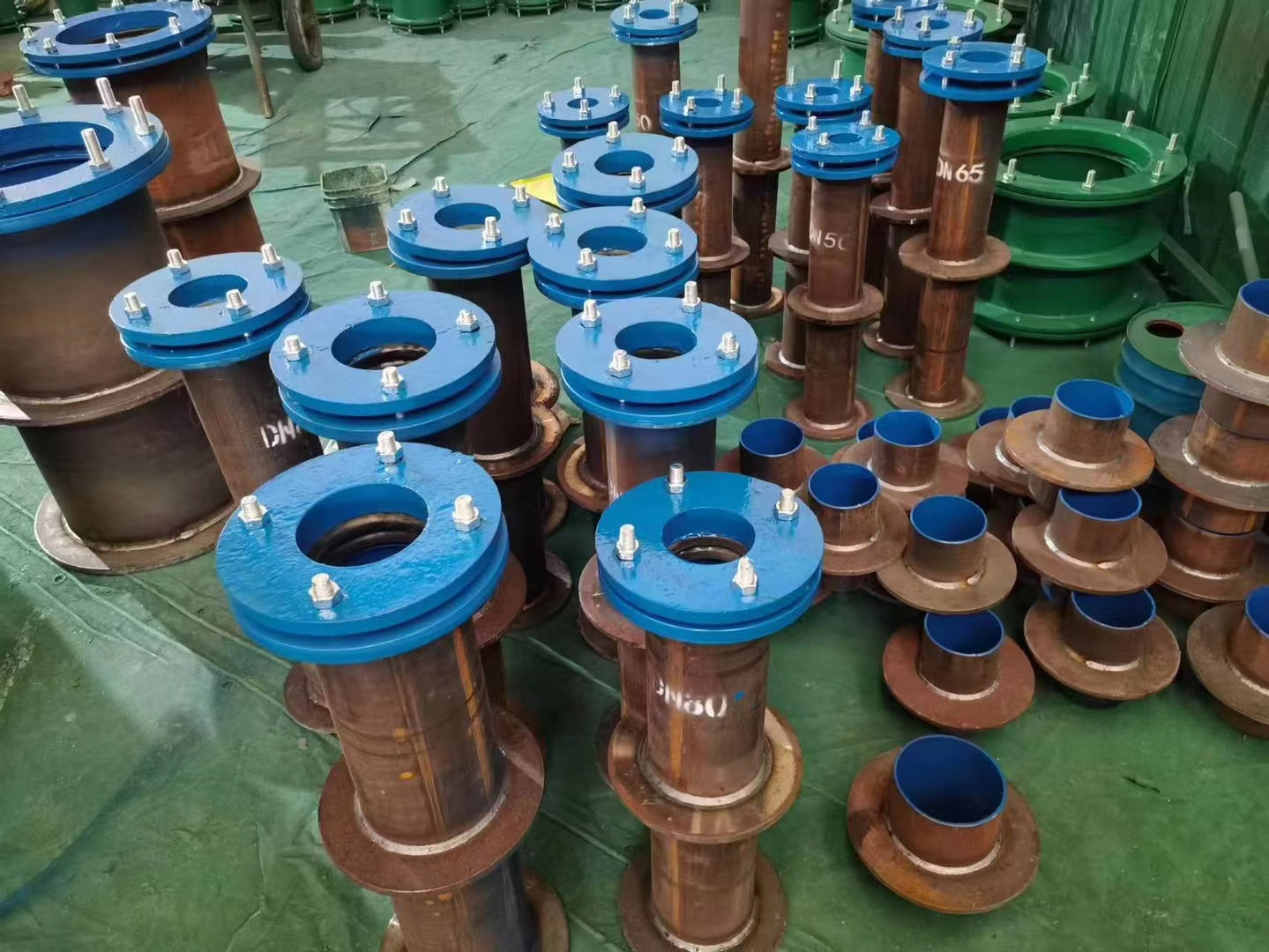

柔性防水套管图片

柔性防水套管的密封效果,取决于每一道工序的规范执行。从材料检查到温差计算,从润滑剂选择到插入操作,每个细节都需严格把控。奥凡环保科技可提供符合02S404图集的全系列柔性防水套管产品及技术支持,确保工程防水系统长期可靠运行。

---
