安装防水套管需要注意哪些事项？有严格防水要求的建筑，防水套管怎么装？

防水套管安装是建筑防水工程的关键工序,其施工质量直接影响建筑物抵御地下水侵蚀的能力。根据02S404《防水套管》国家建筑标准设计图集及《建筑给水排水及采暖工程施工质量验收规范》GB50242的相关规定,现将防水套管安装的核心技术要求梳理如下。

一、防水套管长度的精准控制

防水套管的长度应根据墙体厚度及装修层厚度**计算。穿墙套管长度应为墙厚加两侧抹灰层厚度,穿墙防水套管需冒出墙面10-20mm。人防区预埋套管长度按剪力墙厚度加160mm控制(含两端各50mm伸出量及抹灰层)。防水套管过长或过短均会影响密封材料的填充效果,导致渗漏隐患。

二、防水套管安装前的孔洞预留

柔性防水套管配有翼环及法兰压盖,其外形尺寸大于管道直径。施工前应在模板上根据防水套管外径预留足够孔洞,确保柔性防水套管能够顺利就位。防水套管安装时应与墙体钢筋焊接固定,防止混凝土浇筑时移位。如遇非混凝土墙体,须局部改用混凝土浇筑,并将防水套管一次性浇固于墙内。

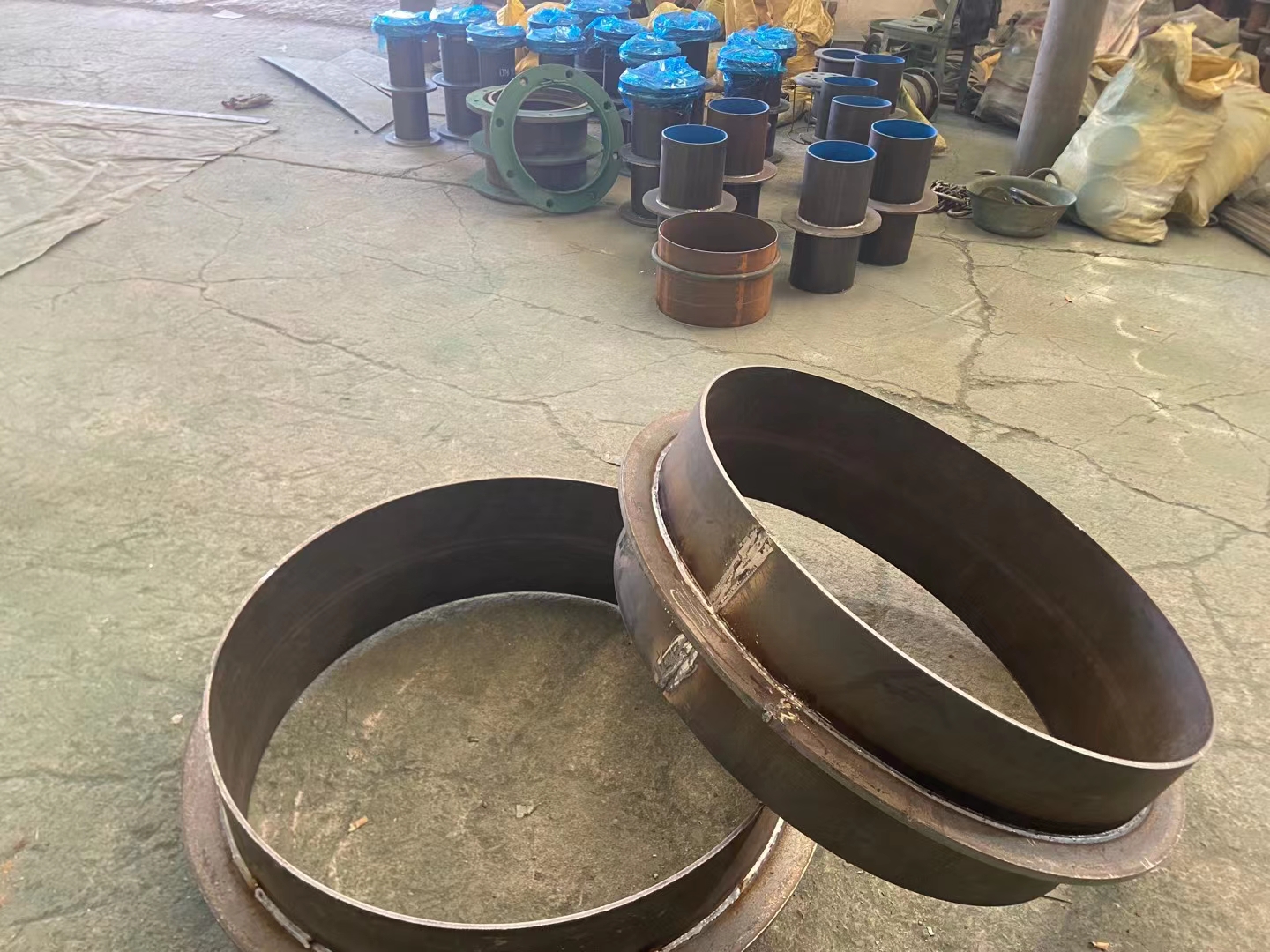

刚性防水套管图片

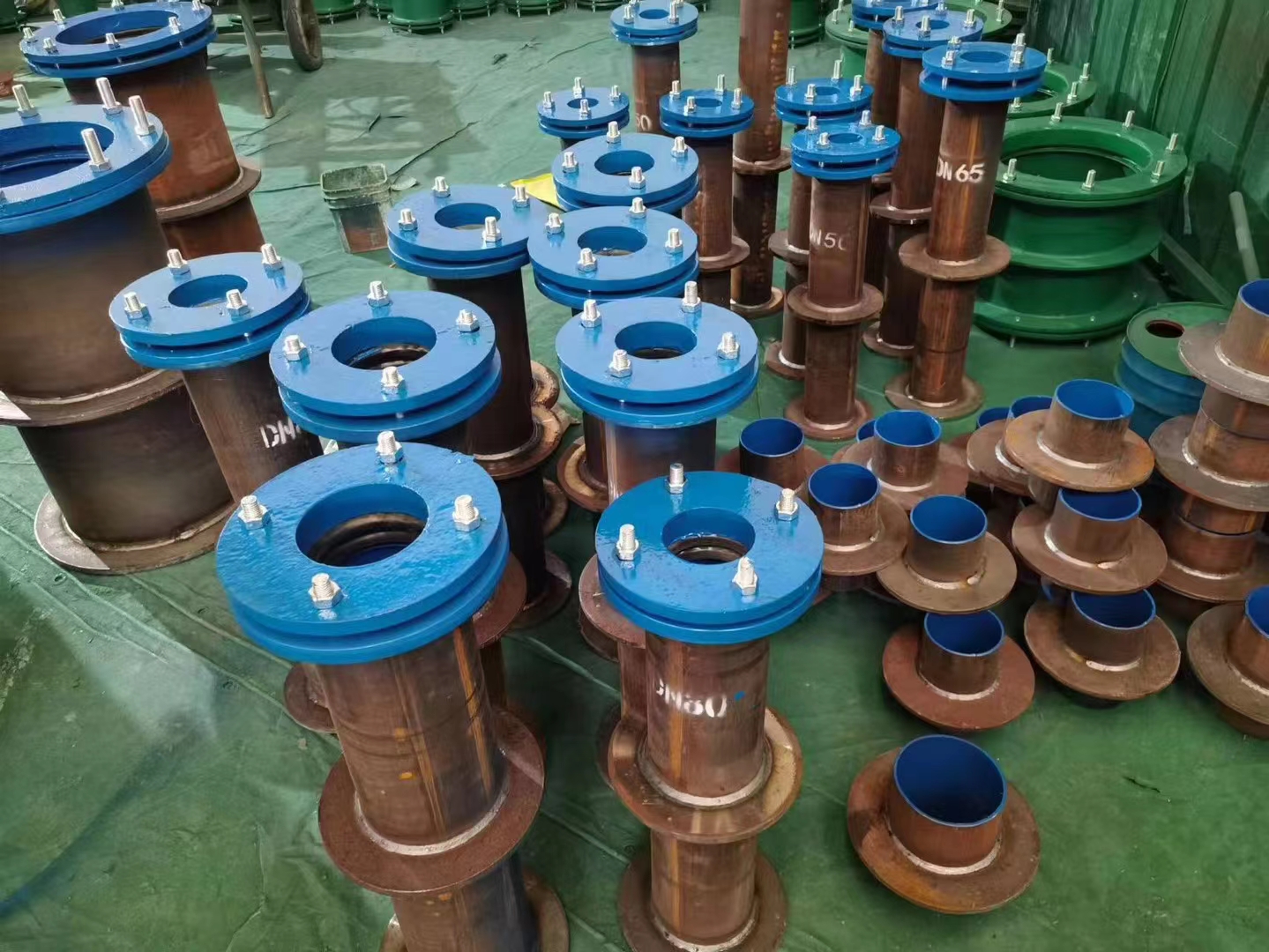

柔性防水套管图片

三、密封装置的正确设置

柔性防水套管的密封性能依赖于橡胶密封圈与法兰压盘的配合。安装时,密封圈应紧密嵌入柔性套管与管道间隙,法兰螺栓按对角顺序均匀拧紧,确保密封圈被充分挤压。管道与套管之间的空隙须用密封材料嵌填密实、连续、饱满,粘结牢固。

四、定期检查与维护

防水套管长期使用后可能因材料老化或地基沉降导致密封失效。工程交付后应建立定期检查制度,重点检查法兰螺栓是否松动、密封圈是否老化、防水套管周围墙体有无渗漏痕迹。发现问题应及时紧固或更换密封材料,避免渗漏扩大造成结构损害。

五、刚性套管与柔性套管的本质差异

刚性防水套管由钢管和翼环组成,适用于管道穿墙处不承受振动和伸缩变形的构(建)筑物。柔性防水套管除翼环外,内部设有挡圈和橡胶密封圈,适用于有地震设防要求、管道穿墙处承受振动或有严密防水要求的构筑物。柔性套管的防水性能更为严苛,特别适用于有严格防水要求的建筑物,根据GB50242第3.3.3条强制性条文,此类场合*须采用柔性防水套管。

防水套管的安装质量取决于从选型到施工的每一环节。施工人员须严格按02S404图集和GB50242规范操作,确保防水套管长度准确、固定牢靠、密封到位。奥凡环保科技可提供符合国家标准图集的全系列防水套管产品及技术支持,助力工程防水系统长期可靠运行。
