人防工程中管道穿越围护结构(如外墙、临空墙、密闭隔墙)的节点处理,绝非简单的防水问题,而是关乎整个工程防护密闭效能的关键环节。一旦处理不当,冲击波、毒剂极易沿管壁渗入,导致整个防护体系失效。因此,人防防水套管的选型与安装要严格遵循国家规范,其核心在于区分不同管径、不同抗力等级下的防护密闭措施,而非泛泛讨论防水性能。
一、人防防水套管材料与选型规范
根据GB50038-2005《人民防空地下室设计规范》,穿过人防围护结构的管道(给水引入管、排水出户管、通气管、供油管等)应采用钢塑复合管或热镀锌钢管,严禁使用铝塑复合管、PVC等塑料管材。人防防水套管的选型取决于管径与人防工程抗力级别:当管道公称直径不大于DN150mm时,穿墙(穿板)处应设置刚性防水套管;当管径大于DN150mm,或穿过核4级、核4B级甲类防空地下室临空墙时(即使管径不大于DN150mm),须设置外侧加防护挡板的刚性防水套管。需特别注意,人防工程中不使用柔性防水套管作为防护密闭措施——柔性套管主要用于有振动要求的普通地下室或水池,其密封机理不满足人防抗冲击波的要求。
二、安装工艺要点
人防防水套管的安装须在结构混凝土浇筑前完成预埋,严禁后期开孔。定位时需依据建筑轴线**放线,套管中心位移偏差应控制在允许范围内。刚性防水套管的结构特征为钢管外部焊接止水翼环,安装时翼环须双面满焊并一次浇固于混凝土墙体内,确保与结构紧密结合。对于管径大于DN150mm或高抗力等级的情况,除翼环外,还要在受冲击波作用的一侧加焊防护挡板,该挡板与翼环、管道直接焊接,以抵抗冲击波荷载。

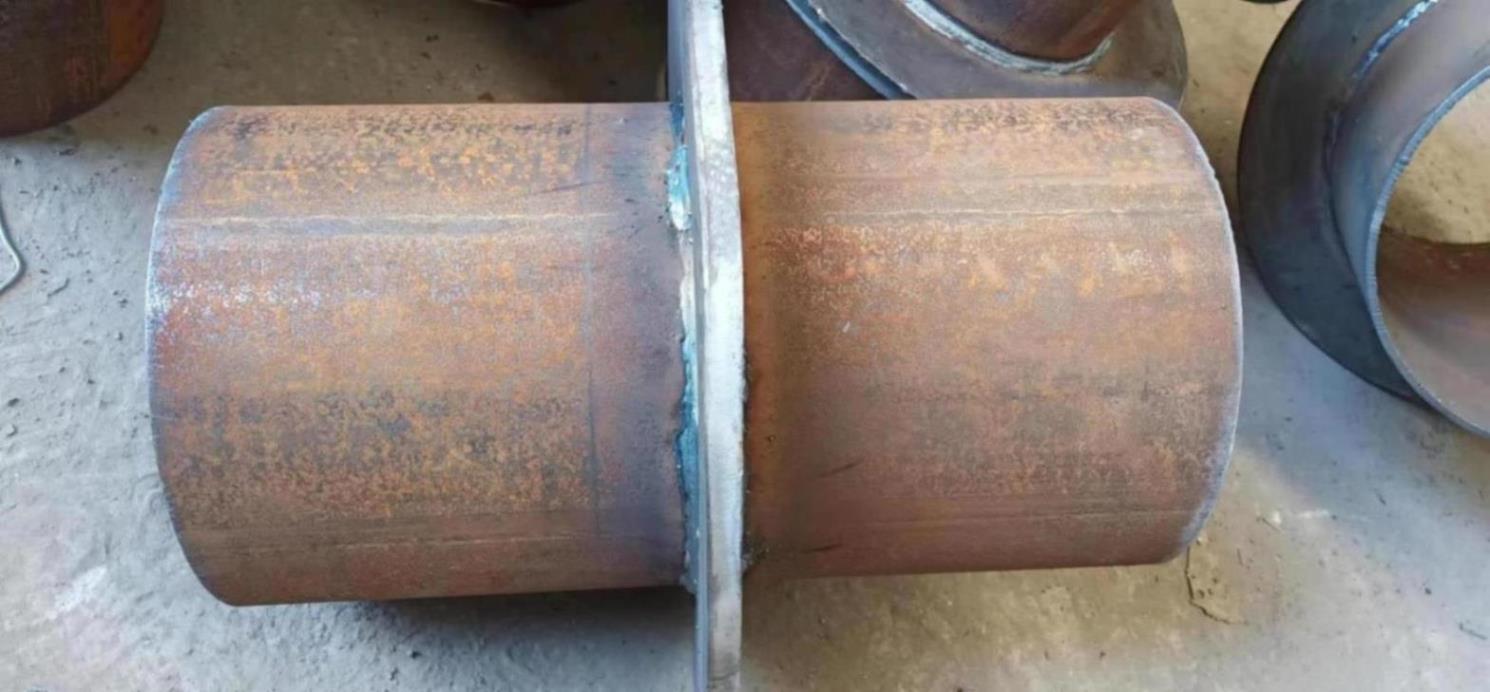

刚性防水套管图片

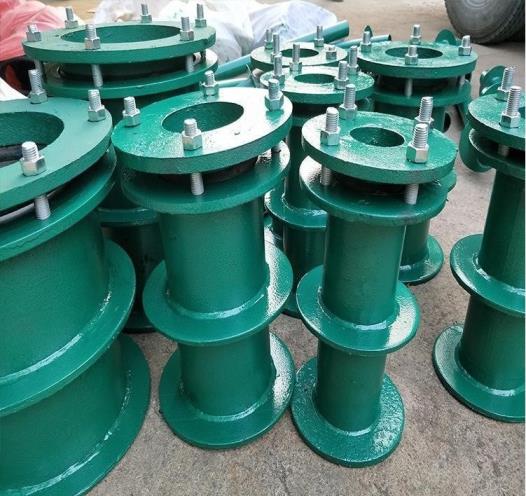

柔性防水套管图片
三、人防防水套管密封与阀门配置
管道穿墙处的密封需分两道设防:其一,人防防水套管与管道之间的环形间隙*应用密闭填料(如沥青麻丝、石棉水泥或微膨胀防水混凝土)紧密捣实;若为特殊工况,需选用耐高温或耐腐蚀密封材料。其二,防护阀门的安装是关键措施——在管道穿越防护外墙、临空墙或顶板内侧,*须设置公称压力不小于1.0MPa的防爆波阀门(或防护闸阀),阀门应选用钢芯材质,安装位置距穿墙处不宜大于200mm,平时开启、战时关闭。若管道穿越防护单元之间的密闭隔墙,应在墙体两侧均设置防护阀门。
四、人防防水套管验收与测试
人防防水套管安装完毕后要进行严格的密闭性测试。一般给排水管道需进行灌水试验或压力测试,确保24小时无渗漏。人防工程特有的气密性试验要求:充气压力达到0.1MPa,稳压1分钟,采用皂液检测套管及密封处无气泡为合格。所有隐蔽工程(包括预埋定位、焊接、封堵)均应形成验收记录,纳入人防工程竣工资料。
归根结底,人防工程的防水套管不是普通的建筑配件,而是防护体系中的"关节"。从管径分级、翼环挡板构造到防护阀门配置,每一处细节都指向同一个目标:确保工程在战时不因管线穿越而丧失密闭能力。设计选型时须以GB50038-2005为准绳,施工安装时须以02S404等国标图集为参照,唯有如此,才能真正守住人防工程的生命线。
数据来源:
人民防空地下室设计规范 GB50038-2005. 6.1 一般规定 [EB/OL]. http://manual.midasuser.com/building/cn/code/06/htmjz605/061.htm
江苏省人防企业协会. 人防工程暖通施工质量控制要点(一)[EB/OL]. (2021-03-17). http://www.jsrfqy.com/News/202103/rlCMS1298.html
人人文库. 防水套管施工标准与验收规范 [EB/OL]. (2025-12-09). https://www.renrendoc.com/paper/496268982.html
【相关文章推荐：人防工程选用防水套管的特殊要求您知道多少】
【相关文章推荐：人防密闭套管加工厂家（套管生产厂家）】
【相关文章推荐：国家图集人防地下室排水防护密闭套管出墙吗】
