为什么说“一般穿墙套管”不能替代刚性防水套管？一般穿墙套管和刚性防水套管的区别

建筑工程中,管道穿越墙体是常见的施工节点,而防水套管的选型直接关系到结构安全与防水效能。虽然同为预埋件,但普通穿墙套管与刚性防水套管在设计逻辑、结构形态及应用边界上有着本质区别。混淆二者不仅可能导致渗漏隐患,还会增加后期维修成本。本文将从功能定位、结构特征及适用标准三个维度,解析它们的关键差异。

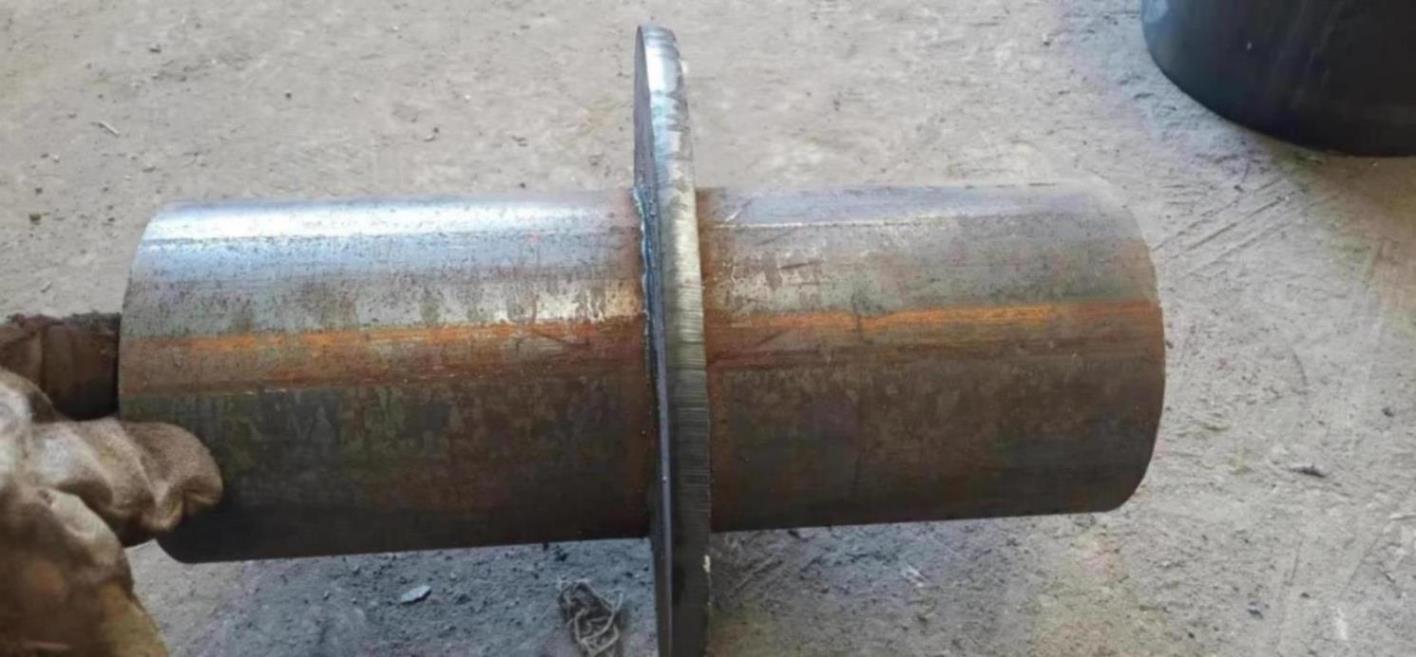

一般穿墙套管图片

一般穿墙套管(通常指普通套管)的主要功能是保护管道免受外部压力或热膨胀产生的挤压,同时便于管道安装与维修。它多用于建筑内部的隔墙,对墙体完整性不起到密封防水的作用。这类套管材质多样,可为金属或塑料,其内径通常大于管道外径,安装后管道与套管之间的缝隙一般采用柔性防火泥或沥青麻丝等材料封堵,但不作为防水屏障设计。

刚性防水套管则是一种具有严格防渗要求的预埋构件。其结构特征是在钢管中部焊接一个或多个环形止水翼环,当套管浇筑于混凝土墙体(如地下室侧墙、水池壁)时,翼环会像倒刺一样嵌入混凝土,彻底阻断水流沿着管壁渗透的路径 。根据国家标准图集 02S404 的要求,其材质通常采用A3钢(Q235),翼环与管体须双面满焊,以确保在承受机械压力和水压时保持结构稳定 。

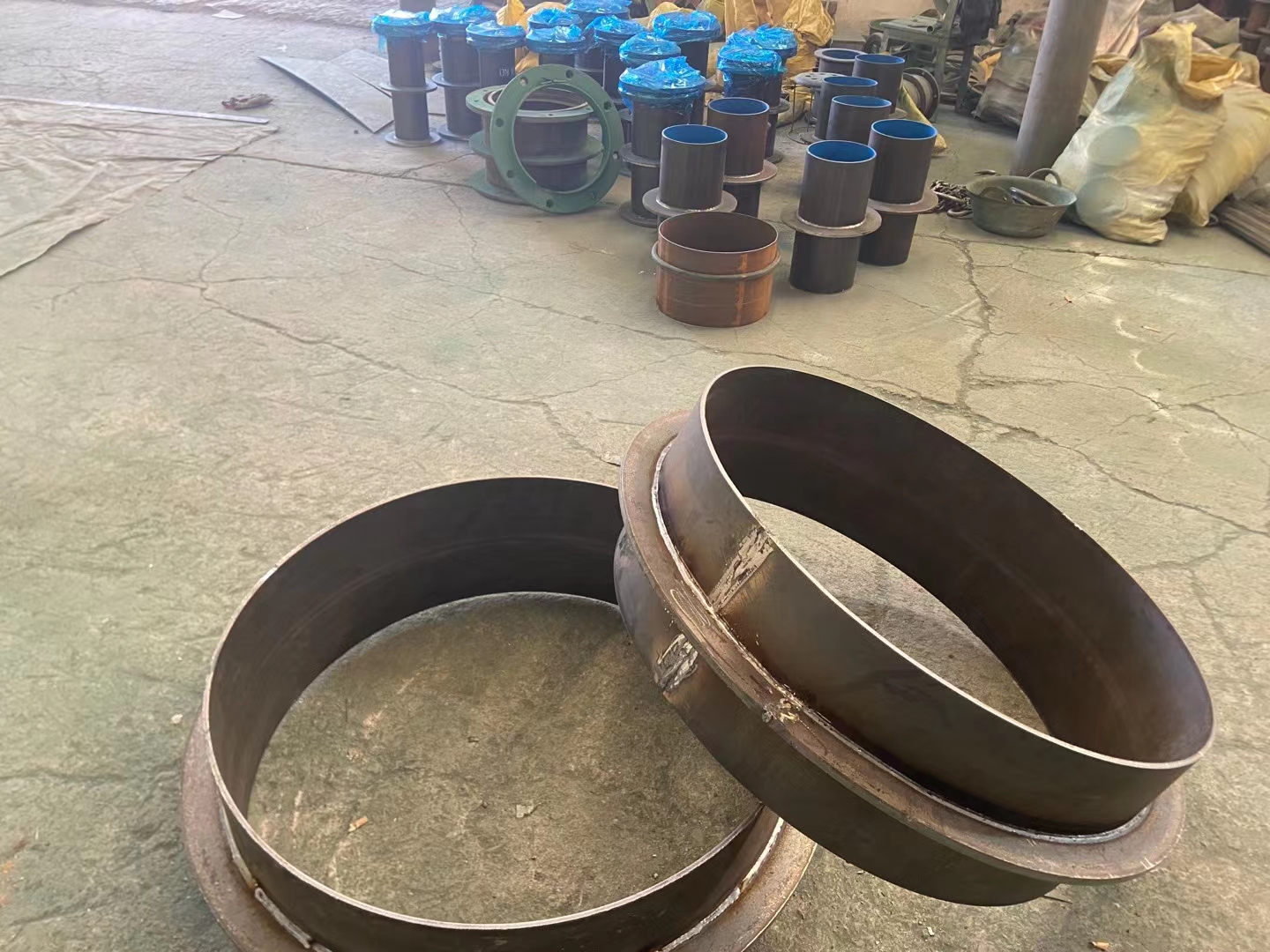

刚性防水套管图片

实际应用中,二者的选择依据在于墙体两侧的环境需求。若管道穿过的是一般填充墙或不需要考虑防水防潮的隔断,选用普通穿墙套管即可满足保护管道的需求。但当管道穿越建筑物的地下室挡土墙、水池壁、人防围护结构等有防水或密闭要求的部位时,须依据 02S404 或 S312 图集选用刚性(或柔性)防水套管 。需要注意的是,刚性防水套管适用于无剧烈振动和管道位移的工况;若管道需考虑沉降或震动(如水泵进出管),则应选用带有橡胶密封圈和法兰压盖的柔性防水套管 。
一般穿墙套管解决的是“穿墙”的物理通过性问题,而刚性防水套管解决的是“穿墙后”的界面密封问题。在设计选型和施工时,不应仅凭名称臆断,而应依据工程防水等级、墙体结构类型及相应的国标图集进行技术核定。只有精准区分二者的功能边界,才能确保建筑使用周期的安全与稳定。

---

数据来源:

百度百科. 刚性防水套管[EB/OL]. (2025-10-14). https://baike.baidu.com/item/%E5%88%9A%E6%80%A7%E9%98%B2%E6%B0%B4%E5%A5%97%E7%AE%A1
