刚性、柔性与人防密闭套管的本质差异，人防套管用刚性还是柔性？

人防工程中管道穿越防护结构时,套管类型的选择直接关系到工程的气密性、防护性和长期结构安全。刚性套管与柔性套管各有其适用场景,选型需综合考虑工程设计要求、管道特性及环境因素。以下依据GB50038规范及02S404图集,对两类人防套管的技术特点与选型依据进行系统阐述。

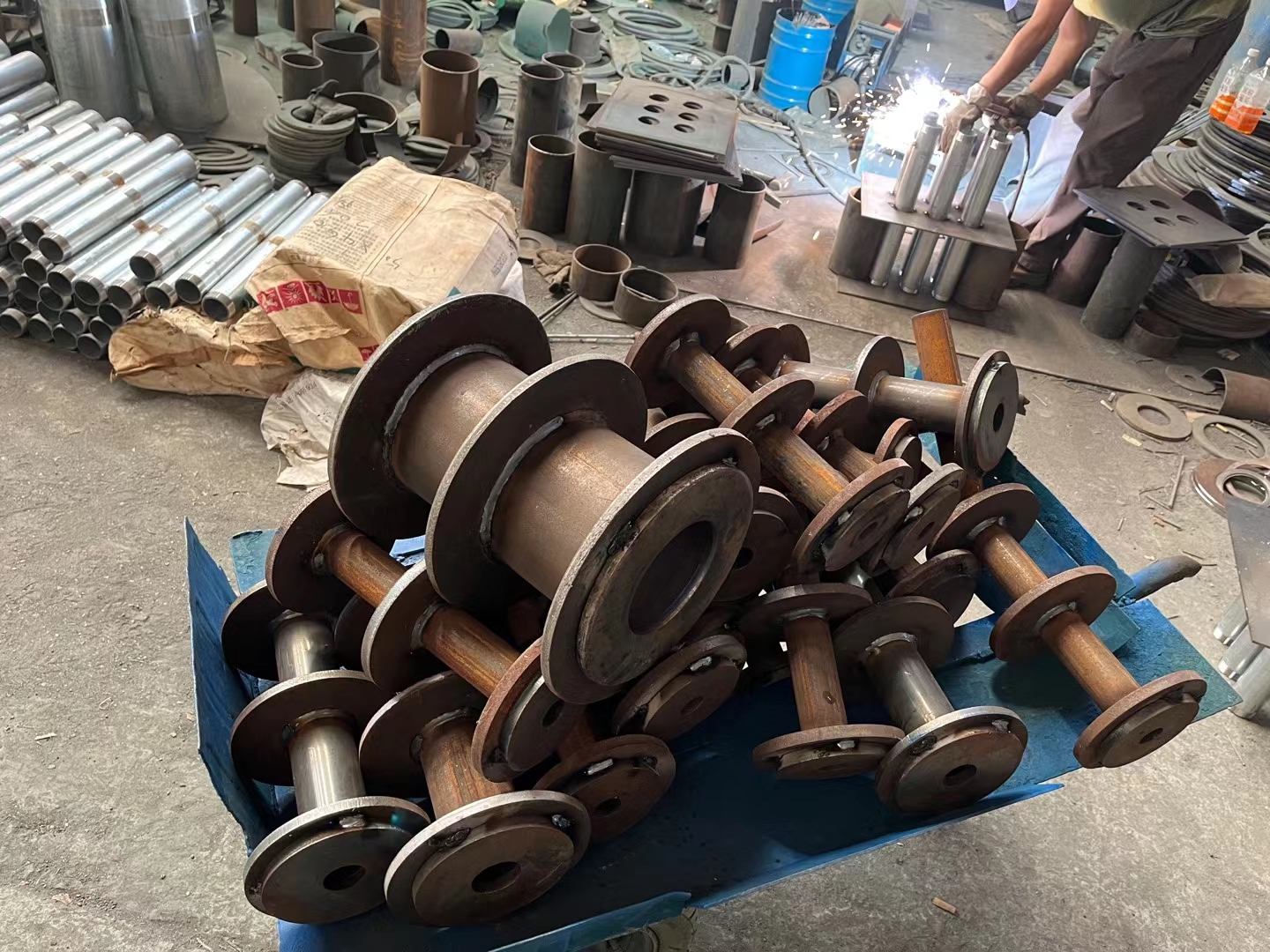

人防刚性密闭套管图片

一、刚性人防套管的技术特征

刚性人防套管由碳钢、镀锌钢等硬质材料制成,结构上以钢管外加翼环为主。其核心特点是管道与人防套管采用刚性连接,管道无法在套管内滑动,通过油麻、石棉水泥等密封材料填塞间隙实现防水。刚性套管结构强度高、耐用性好,适用于管道固定无位移、无振动的穿墙部位,如一般地下室的管道穿越。

需注意,人防密闭套管实为刚性防水套管的分支型号,其在刚性套管基础上增设翼环和防冲击波挡板,用于抵挡战时冲击波、防止毒气渗入。当人防套管设置在两个人防区之间时,两侧均须设置翼环和挡板。

二、柔性人防套管的技术特征

柔性人防套管由刚性材料(碳钢、镀锌钢、不锈钢)制成主体,内部设有橡胶密封圈、法兰压盘、挡圈等柔性结构。其核心特点是允许管道在套管内自动滑动,通过压紧法兰使橡胶圈变形实现密封。这种结构可有效吸收振动、适应热胀冷缩及微小位移补偿。

柔性套管适用于有地震设防要求、管道穿墙处承受振动(如水泵连接处)、或有严密防水要求的构筑物(如水池)。其密封性能优于刚性套管,但结构复杂、成本较高。

三、选型的关键影响因素

1、管道特性:

热水、蒸汽等高温介质管道因温度变化产生膨胀或收缩,宜选用柔性套管。一般给排水管道无特殊要求时可选用刚性套管。

2、结构要求:

穿墙处混凝土墙厚应不小于200mm。如遇非混凝土墙,应局部改用混凝土墙,人防套管一次性浇固于墙内。

3、抗震与振动:

地震多发地区或有振动设备(如水泵)连接处,应考虑柔性连接。柔性套管可适应管道轴向±10mm、径向≤3°的位移补偿。

4、耐火与环境:

材料需满足特定耐火等级及抗化学、潮湿环境要求。密闭翼环厚度≥10mm、宽度≥50mm。

5、气密性能:

人防工程特别关注气密性,人防套管与管道间隙须用油麻、石棉水泥等密封材料填充密实,填料长度应为管径3-5倍且不小于100mm。

四、规范依据与实践建议

刚性防水套管参照02S404图集,人防密闭套管参照07FS02图集。GB50038-2005规定,穿过人防围护结构的管道应根据抗力等级作防护密闭处理,各人员出入口门框墙应预埋4-6根备用管。

实人防套管际设计中,应依据现行的国家标准及设计规范和实际工程需求来确定人防套管的类型和材料。在某些工程中,甚至可能要结合使用刚性和柔性人防套管,以达到较好的结构和功能效果。建议咨询专业的人防工程设计师或相关专业机构,以选择适合具体项目需求的人防套管类型。

---
