现场忘记预埋防水套管 ，后钻孔安装这样做

排水系统在建筑工程中是保证建筑结构和环境健康的关键组成部分。有时在施工过程中,由于疏忽或误判,可能会忘记预埋防水套管,这给后续工作带来了一定的困难。针对这种情况,我们将探讨如何在忘记预埋防水套管的情况下进行打孔安装,并做好防水工作。

一、后钻孔安装防水套管的工序

1. 钻孔

使用混凝土钻孔机(取芯机)进行钻孔,孔径应比管道外径大40mm,为防水套管安装和后续密封预留空间。钻孔时应注意避开钢筋,避免损伤结构强度。

2. 固定防水套管

将防水套管放入孔内后,设法与混凝土板中的钢筋焊接固定。这一步是确保防水套管牢固固定在位的关键,防止后期松动。

3. 涂抹密封胶

固定前,绕防水套管外壁打上一圈10mm宽×10mm厚的遇水膨胀止水胶。这种材料遇水后会膨胀,有效填充缝隙,防止渗漏。

4. 封闭缝隙并灌浆

用木板或薄铁皮将防水套管与混凝土之间的缝隙封闭,留出灌浆孔。灌入无收缩自流平水泥砂浆前,先对混凝土面进行湿润清理。砂浆可分层灌入,每层灌入后进行密实处理。

5. 涂刷防水涂料

在防水套管与混凝土交接处,涂刷二道(总厚度2.0mm)聚氨酯防水涂料。迎水面涂料宽度大于100mm,防水套管突出墙面时宽度约50mm。

6. 加强处理

如果是多根管道并排出屋面(群管),建议参照国家标准图集进行处理。也可用50mm宽×2mm厚丁基密封胶带代替遇水膨胀止水胶,绕管壁一周。

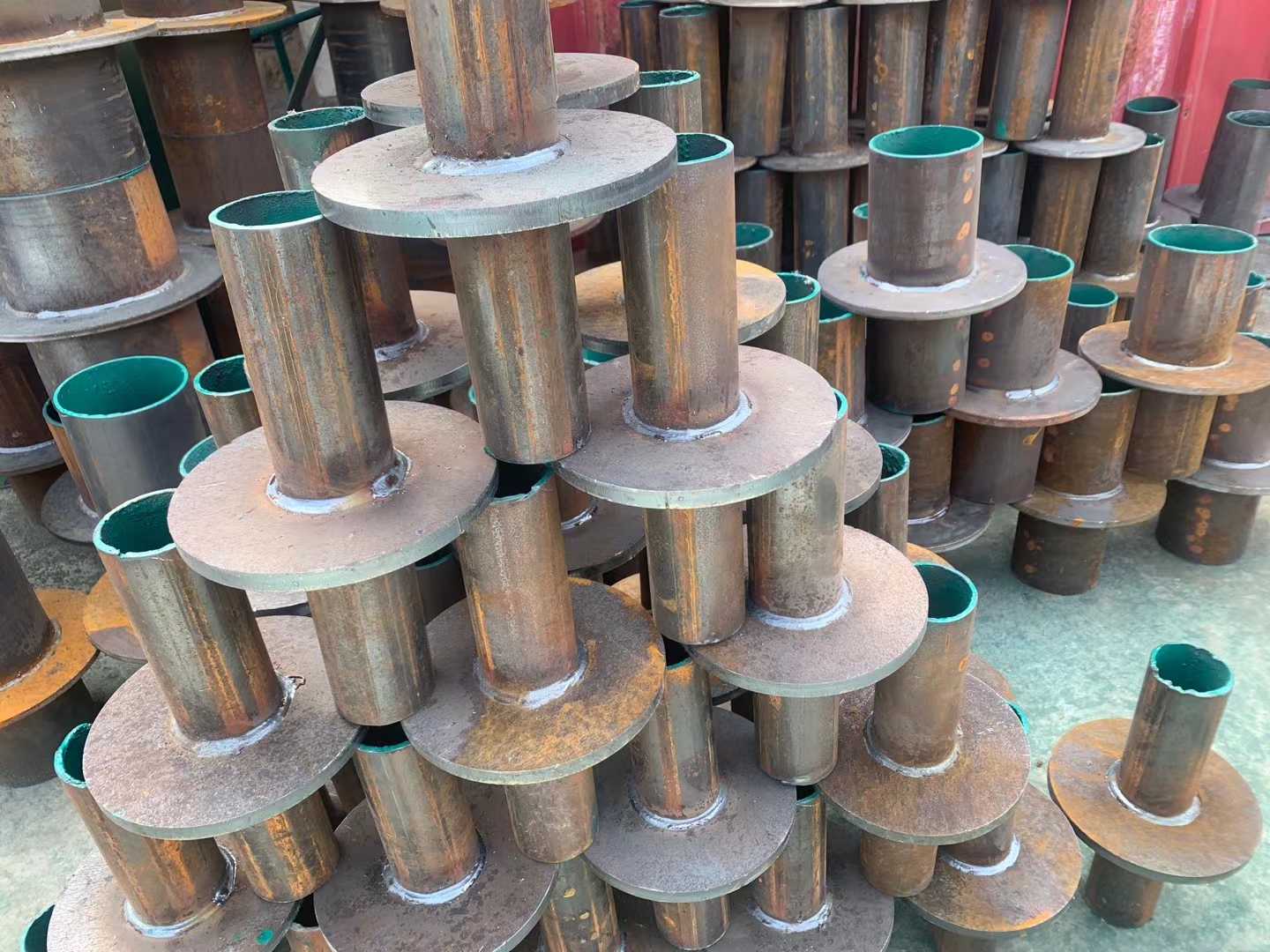

防水套管图片

二、注意事项

1、后钻孔施工需格外谨慎,避免损伤屋面结构钢筋和防水层。

2、防水套管固定一定要牢固,与钢筋焊接到位。

3、遇水膨胀止水胶或丁基胶带应紧贴管壁,不得留有空隙。

4、无收缩自流平水泥砂浆灌入后应充分养护,确保强度。

5、屋面防水层收头处应仔细处理,用金属箍紧固,密封胶封严。

需要说明的是,后钻孔安装防水套管属于补救措施,其防水效果不如混凝土浇筑前预埋的防水套管。规范要求,出屋面管道须预埋带止水翼环的钢制防水套管,严禁管根处混凝土二次浇注。标准做法是:在屋面板中现浇钢制防水套管,焊止水翼环,钢管高出屋面成活面50mm,防水套管与管道间隙用沥青麻丝、油膏等填实封堵。

在施工组织阶段,应尽可能按规范提前预埋防水套管。若确因疏忽造成遗漏,可参照本文方法进行补救,但须严格控制各道工序质量,并做好防水加强处理。
