不锈钢防水套管应该符合什么要求？刚性、柔性如何区分？

建筑排水系统中,防水套管是管道穿越混凝土墙体时的关键预埋件,其主要作用是防止墙体渗漏、**管道与建筑结构之间的密封性。根据结构形式,不锈钢防水套管可分为刚性防水套管与柔性防水套管两类,前者适用于无振动的固定管道穿墙部位,后者则用于有振动、沉降变形或严密防水要求的场所,如水泵房、水池及人防工程。奥凡环保科技结合工程实践与国家标准,探讨不锈钢防水套管选型时应满足的技术要求及选择要点,为工程设计人员提供参考。

一、符合的要求

1. 不锈钢防水套管结构强度与稳定性

不锈钢防水套管应具备足够的结构强度,**在混凝土浇筑及长期使用过程中不发生变形或损坏。翼环与钢套管之间的连接应采用满焊工艺,焊缝应饱满、无夹渣、无裂纹,并按要求做好防腐处理。套管的壁厚、翼环尺寸应符合02S404或02S312国家标准图集的规定。

2. 不锈钢防水套管尺寸匹配精度

防水套管的尺寸应与穿墙管道的公称通径相匹配,内径应留出合理的安装间隙。防水套管端部应平整,安装后管口与墙面保持平齐或符合设计要求的高出距离。防水套管与管道之间的缝隙应使用柔性密封材料(如橡胶密封圈)或刚性填料(如油麻、石棉水泥)填实,**密封效果。

3. 不锈钢防水套管防水密封性能

柔性防水套管通过橡胶密封圈与法兰压盖形成动态密封,能够在管道发生微小角度偏移或轴向位移时仍保持良好的防水性能,适用于有振动或地基沉降风险的场合。刚性防水套管则依靠填料压实实现密封,适用于管道固定、无振动的穿墙部位。

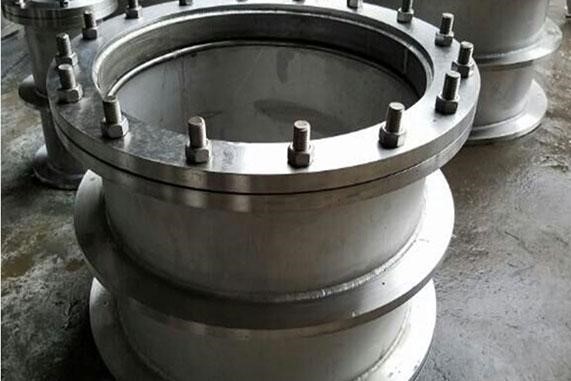

不锈钢防水套管图片

4. 设计压力的确定

选择防水套管时,应根据所在管道的设计工况确定压力等级。对于压力管道,防水套管的设计压力不应小于管道系统的最大工作压力;对于真空管道,应考虑全真空工况;对于承受温度变化的管道,还应综合温度对材料及密封件的影响。具体选型可参照GB/T 14976标准及02S404图集的相关规定。

二、如何进行不锈钢防水套管选择

在选择不锈钢防水套管时,应综合以下几个方面进行判断:

1. 根据工程环境确定结构类型

对于有振动、伸缩变形或抗震要求的部位,如水泵进出口、水池穿墙、人防工程,应选用柔性防水套管;对于地下室、楼板、屋面等管道固定穿墙部位,可选用刚性防水套管。

2. 根据介质腐蚀性选择材质

不锈钢防水套管常用304和316L两种材质。304不锈钢适用于一般腐蚀性介质,耐高温性能良好;316L因添加钼元素,耐氯离子腐蚀和耐海水腐蚀能力更强,适用于化工、海洋工程、污水处理等苛刻环境。

3. **尺寸匹配与安装规范

选择与管道外径相匹配的防水套管规格,防水套管长度应根据墙体厚度确定。安装时应**防水套管与墙体一次浇筑固定,翼环周围混凝土浇筑范围应大于翼环直径200mm以上,**防水效果。

4. 确认产品符合国家标准

应选用按GB/T 14976、02S404或02S312标准生产的防水套管,供应商应提供材质证明及产品合格文件。对于有严格防腐要求或设计图纸明确要求的工程,应选用国标产品,避免使用非标减薄材料。

不锈钢防水套管在建筑排水及工业管道工程中承担着穿墙密封、结构防护的重要功能。刚性套管与柔性套管的结构差异决定了其适用的工况环境,而304与316L不锈钢的材质选择则直接关系到防腐寿命与长期运行可靠性。工程选型时,应结合具体工况、设计压力、介质特性及安装条件综合权衡,严格遵循国家标准图集及施工规范,**防水套管在实际使用中发挥应有的防护效能。

---
