柔性防水套管与电缆之间怎么做防水

建筑、化工及市政工程中,柔性防水套管作为管道与电缆穿墙的关键节点,承担着密封防水、减震防护的重要功能。与刚性防水套管不同,柔性防水套管通过橡胶密封圈与法兰压盖形成动态密封结构,能够适应管道因振动、热胀冷缩或地基沉降产生的位移变化,特别适用于水泵房、水池、人防工程及地下电缆穿墙等对防水要求严苛的场合。本文结合国家标准及工程实践,探讨柔性防水套管在电缆穿墙应用中的防水处理方法及选型要点。

一、柔性防水套管的应用

柔性防水套管依据02S404国家标准图集制造,其核心结构包括防水套管本体、止水翼环、橡胶密封圈及法兰压盖,通过压紧橡胶圈实现动态密封。除广泛应用于建筑、化工、钢铁、自来水及污水处理等行业的管道系统外,柔性防水套管在地下电缆穿墙工程中也得到普遍应用。其柔性密封结构可有效适应电缆因温度变化或外力作用产生的微小位移,同时止水翼环与混凝土墙体一次浇筑成型,**穿墙节点长期无渗漏。

二、防水处理方法

1. 柔性密封工艺

在电缆穿入柔性防水套管后,应先在防水套管与电缆之间填充柔性密封材料。常规做法是采用油麻丝或石棉绳从内侧填充至防水套管中部位置,压实后在外侧继续填充至满,并在两端涂覆密封胶。需特别注意:此类操作一定要在电缆通电前完成,高压电缆一旦破皮将产生严重安全隐患。

2. 电缆管沟及集水井设置

对于地下水位较高或室外埋地电缆的穿墙节点,宜在柔性防水套管外侧设置电缆井或集水井。井底深度应低于防水套管下沿1米左右,井口周边做硬化处理并设置防水盖板。井内可安装自动排水泵,当水位超过设定深度时自动启动排水,有效降低柔性防水套管外部水压。该方案虽增加一定成本,但适用于常年高水位区域的工程。

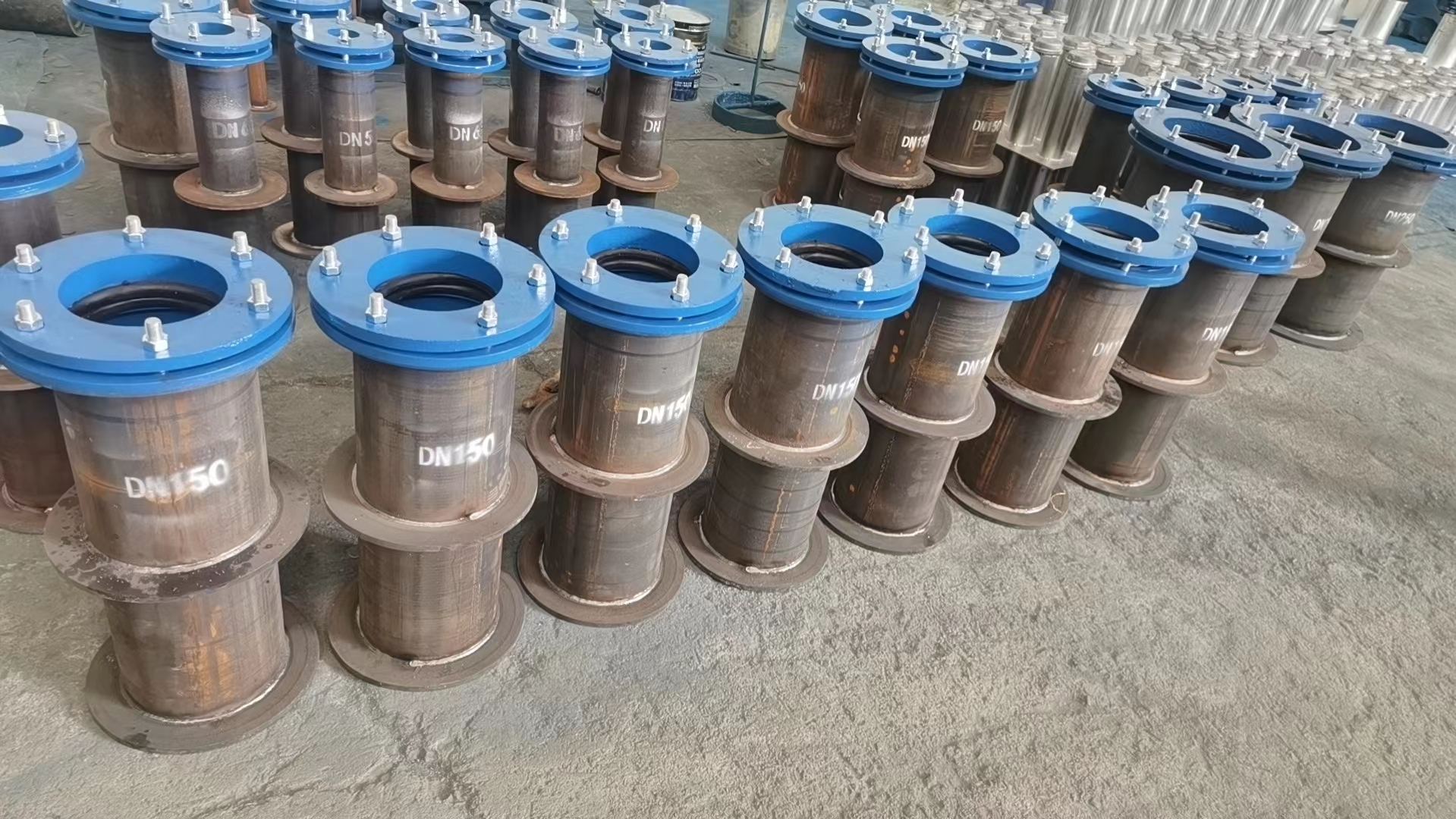

柔性防水套管图片

3. 专用封堵装置

目前工程实践中更推荐采用充气型电缆管道封堵装置,如WQBZ充气型密封袋。该装置通过充气膨胀实现防水套管与电缆之间的完全密封,不受管道椭圆度影响,单根或多根电缆均可应用,且使用寿命达***以上,后期检修时可快速拆卸复用。

4. 遇水膨胀止水材料

在柔性防水套管与电缆间隙较小或临时性工程中,可采用BW遇水膨胀止水条。该材料遇水后体积膨胀,可填充缝隙并阻止水渗透,但长期耐候性及反复干湿循环后的密封效果有限,建议仅在辅助密封或临时封堵场景中使用。

三、注意事项

1. 墙体处理要求

柔性防水套管穿墙处应为混凝土墙体,且应与墙体一次浇筑成型。若墙体非混凝土结构,应局部改为混凝土墙,浇筑范围比翼环直径大200mm以上,**止水翼环被混凝土完全包裹,防止渗水沿套管与墙体间隙渗入。

2. 绝缘与安全要求

电缆穿套管前应先穿PE管作为承载线缆的载体,穿管材质须为绝缘材料。对于高压电缆,防水套管与电缆之间不得使用金属填充物,防止绝缘层破损后发生短路事故。

3. 产品选型与质量要求

选择柔性防水套管时,应确认产品符合02S404或02S312国家标准图集要求。翼环与钢套管之间应双面满焊,焊缝应饱满、无夹渣、无气孔,焊后清理焊渣并涂刷防锈漆两遍以上。供应商应提供材质证明及合格文件。

4. 施工工艺规范

安装时应**防水套管位置准确、不歪斜,两端用钢筋三点以上夹紧固定。浇筑混凝土时,防水套管两端应临时封堵,防止砂浆进入管内。电缆穿管完成后,按前述方法进行间隙封堵。

柔性防水套管在电缆穿墙防水工程中发挥着不可替代的作用,其动态密封结构可有效适应管道位移与振动影响,止水翼环与混凝土墙体的整体浇筑则为穿墙节点提供了可靠的防水屏障。工程实践中,应从施工时序、封堵工艺、材料选用三个层面综合把控防水质量,优先采用充气型封堵装置等成熟技术方案,避免因防水失效导致电缆故障或建筑渗漏。严格遵循02S404国家标准图集及电气安全规范,方可**电缆系统长期安全稳定运行。
