从GB50038看人防密闭套管穿人防墙密闭套管做法

人防工程及地下建筑工程中,管道穿越防护结构墙体的部位是防护体系的关键薄弱环节。人防密闭套管作为**工程防护密闭功能的核心构件,其施工质量直接关系到工程在战时能否有效抵御冲击波、防止毒剂渗透,以及在平时能否满足防水防腐蚀的使用要求。与普通防水套管不同,人防密闭套管须具备防爆、防毒、防水的综合性能,其制作与安装需严格遵循《人民防空地下室设计规范》GB50038-2005及相应图集(如07FS02、07FD02)的规定。

一、施工前准备与技术交底

施工前的准备工作是**人防密闭套管安装质量的基础。与普通管道预埋不同,人防工程对人防套管的定位精度和防护构造有更高要求,需在混凝土浇筑前完成全部预埋工作,且一经浇筑不得返工。

1. 图纸会审与深化设计
施工前应仔细研读建筑、结构、通风、给排水及电气各专业图纸,重点核对人防墙体(包括外墙、临空墙、防护密闭隔墙、密闭隔墙)上所有穿墙管线的位置、标高、管径及数量。根据《人民防空地下室设计规范》7.4.5条,各人员出入口和连通口的防护密闭门门框墙、密闭门门框墙上均应预埋4～6根备用管,管径为50～80mm,管壁厚度不小于2.5mm的热镀锌钢管。这一要求常被施工人员遗漏,需在准备阶段重点确认。

2. 预埋点定位与复核
根据深化设计图纸,在现场确定所有人防套管的预埋位置。人防密闭套管的安装位置要避开结构受力关键部位(如梁柱节点、门框墙转角处),同时应与钢筋布置协调,避免后期切割钢筋。定位完成后需经监理单位复核确认,并留存影像资料。

3. 材料与工具准备
人防密闭套管主体材料应采用Q235-A碳钢或304不锈钢,材质应符合国家标准要求。需准备以下材料:

穿墙短管:

壁厚根据用途区分——给水、压力排水、电缆电线套管壁厚不小于3mm;通风套管采用3～5mm钢板卷制。

密闭翼环:

采用厚度不小于10mm的钢板制作,翼高不小于50mm。

防护抗力片:

厚度不小于10mm的钢板。

防腐涂料:

红丹防锈漆、环氧富锌底漆等。
       施工工具包括切割设备、焊接设备(手工电弧焊)、角磨机、测量仪器等。

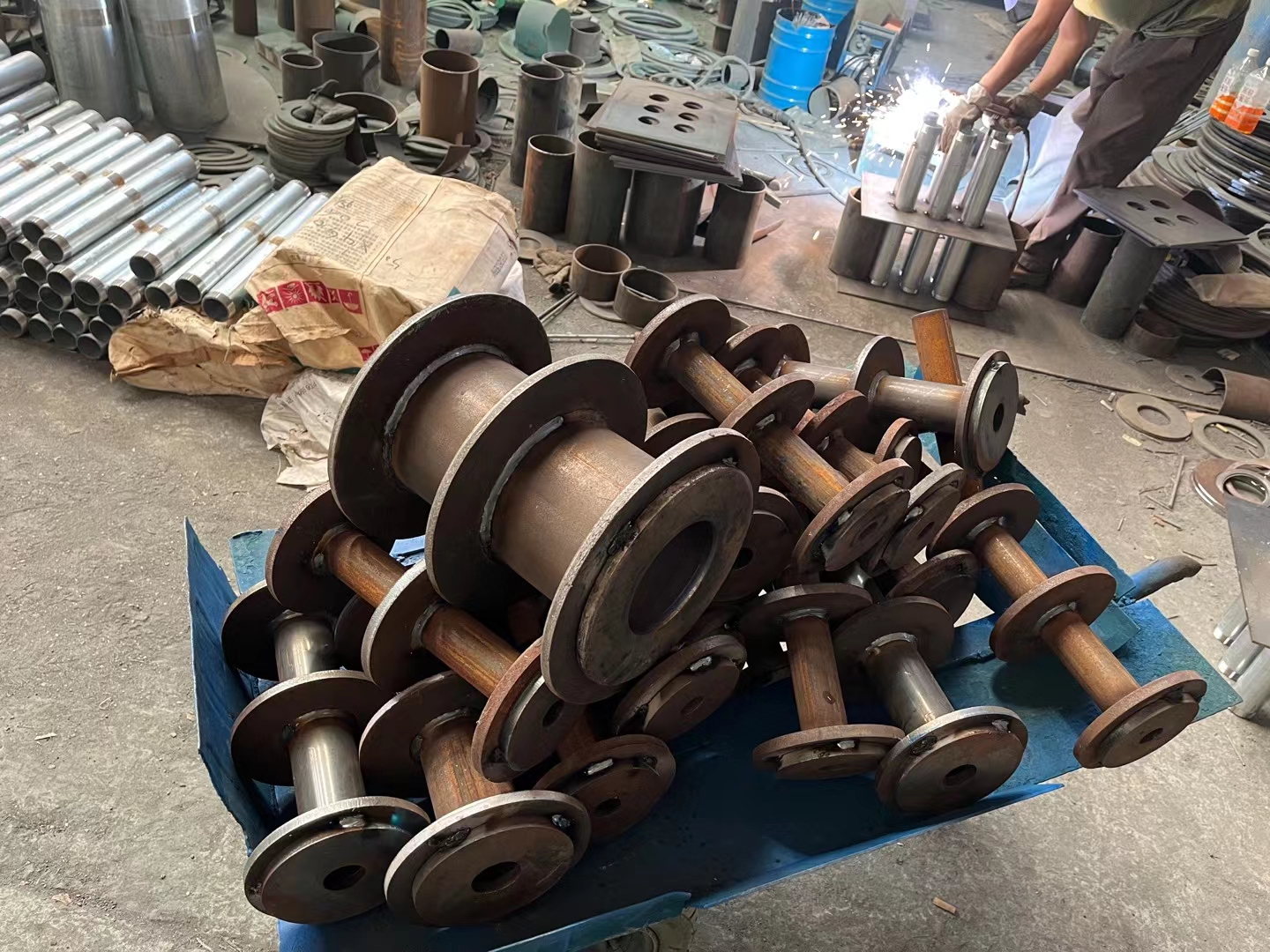

人防防护密闭套管图片

二、施工方法与工艺控制

人防密闭套管的施工工艺直接影响其防护密闭性能,需严格按照规范要求逐项落实。

1. 预埋安装
人防密闭套管应随主体结构施工同步预埋,在混凝土浇筑前放入墙体钢筋网中。人防套管轴线应与墙面垂直,允许偏差不超过2mm。人防套管的固定应采用钢筋与结构主筋点焊牢固,**浇筑混凝土时不发生位移。对于穿越防护密闭隔墙的人防套管,应在墙体两侧均设置密闭翼环,且翼环要位于墙体厚度的中间位置。

2. 密闭翼环焊接
密闭翼环与穿墙短管的连接须采用连续满焊,焊缝应饱满、均匀、无夹渣、无气孔、无裂纹。焊接完成后应及时清理焊渣,并检查焊缝质量。翼环的作用不仅是增强锚固力,更重要的是延长水的渗透路径——翼环与混凝土紧密结合后,可有效阻止沿管壁的渗水通道。

3. 防护抗力片设置
当管道穿越核5级及以上等级防空地下室的临空墙、防护密闭墙时,应在朝向冲击波端设置防护抗力片。抗力片采用厚度不小于10mm的钢板制作,开槽宽度应与管道外径一致,两块抗力片的槽口须对插安装。这一构造是抵御冲击波沿管道侵入的关键措施,不可省略。

4. 防腐处理
人防密闭套管在预埋前须进行防腐处理:外露部分刷红丹防锈漆两道,内壁刷防锈漆两道。焊接完成后,焊缝处应补刷防锈漆。防腐处理应彻底,尤其是与混凝土接触的翼环表面,除锈等级应达到Sa2.5级或St3级。

5. 临时封堵与保护
为防止混凝土浇筑过程中砂浆进入人防套管,安装完成后应在管口采取临时封堵措施。对于电缆管线套管,可采用柔性材料封堵管口;对于通风套管,应按设计要求设置钢板封堵。混凝土浇筑后,外露管口应进行保护,防止后续施工损伤。

三、质量控制要点

人防密闭套管的施工质量验收应依据《人民防空工程质量验收与评价标准》及相关专业规范进行,以下为关键控制点。

1.人防密闭套管材料规格控制

电缆、电线穿墙短管:应采用热镀锌钢管,管壁厚度不小于2.5mm。

给排水穿墙短管:采用钢塑复合管或热镀锌钢管,壁厚不小于3mm。

通风穿墙短管:采用2～3mm钢板焊接成型。

密闭翼环:钢板厚度不小于10mm,翼高不小于50mm。

2. 人防密闭套管伸出墙面长度控制
不同用途的套管伸出墙面长度有明确要求:

电缆、电线穿墙短管:30～50mm。

给水排水穿墙短管:大于40mm。

通风穿墙短管:大于100mm。
      管端面应平整,与墙面保持垂直。

3. 人防密闭套管密封填充要求
当管道安装完成后,人防套管与管道之间的间隙须进行密封处理。密封材料应填充密实,填料长度应为管径的3～5倍,且不得小于100mm。管道在套管内不得设置接口,以避免形成渗漏通道。

4. 阀门安装要求
与工程外部相连的管道控制阀门,一定安装在工程内侧靠近防护墙处,并便于操作。控制阀门的工作压力应大于1MPa,安装前应逐个进行强度和严密性检验。

5. 焊接质量要求
人防密闭套管的所有焊接部位均应采用手工电弧焊,焊条型号E4303。焊缝应饱满、均匀、严密,不得有夹渣、咬肉、气孔、裂纹等缺陷。焊接后要清理焊渣,并进行外观检查。

四、常见问题与预防措施

1. 人防密闭套管位置偏移
       原因:未与结构钢筋有效固定,混凝土浇筑时被推移。
       预防:采用钢筋与结构主筋焊接固定,浇筑时旁站监督。

2. 翼环未位于墙体中心
      原因:定位时未考虑模板厚度和墙体厚度。
      预防:安装前测量墙体实际厚度,标注翼环位置线,复核后再焊接固定。

3. 焊缝质量缺陷
       原因:焊接工艺参数不当,焊工技能不足。
       预防:采用持证焊工,进行焊接工艺评定,焊缝****外观检查,*要时进行渗透检测。

4. 防腐处理遗漏
       原因:工序交接不清,预埋后未及时涂刷。
       预防:建立工序交接记录,预埋前完成防腐,焊接修补后及时补涂。

人防密闭套管是人防工程防护体系的重要组成部分,其施工质量须达到设计要求的防护等级和密闭性能。工程实践中,应严格遵循GB50038-2005及相关图集的技术规定,从材料选型、预埋定位、焊接工艺到防腐处理,全过程实施质量控制。特别需要注意的是,人防工程具有平战结合的特点,平时使用的管线穿越防护结构时,其防护措施须按设计要求安装到位,不得以临战转换为由降低施工标准。通过精细化的施工管理和严格的质量验收,**人防密闭套管在战时能够有效发挥防护作用,**工程的整体安全性能。

---
