云南人防密闭刚性防水套管的核心构造-密闭翼环+防护抗力片

人防工程是**战时人员掩蔽和物资储备的重要设施,其防护密闭性能直接关系到工程的安全可靠性。在人防工程中,管道穿越防护结构墙体的部位是防护体系的关键薄弱环节,须采用专门的防护密闭措施。人防密闭刚性防水套管正是为此而设计的特殊管道设备,它在普通刚性防水套管的基础上增加了防护功能,既能满足平时防水要求,又能抵御战时冲击波和防止毒剂渗透。需要特别说明的是,“人防密闭刚性防水套管”这一名称在工程实践中常简称为“人防密闭套管”或“防护密闭套管”,其与普通刚性防水套管的本质区别在于增设了防护抗力片及更严格的密闭构造要求。

小编依据《人民防空地下室设计规范》GB50038-2005及相关国家标准图集(02S404、04FS02、07FS02),系统阐述人防密闭刚性防水套管的结构特点、技术性能及工程应用要点。

一、结构组成与技术特点

人防密闭刚性防水套管与普通刚性防水套管在结构上存在显著差异。根据国家标准图集04FS02和07FS02的规定,人防密闭刚性防水套管主要由以下核心部件组成:

1. 穿墙短管(套管本体)
采用Q235-A碳钢或304不锈钢制作,壁厚根据用途确定。给水、压力排水管道套管壁厚不小于3mm,电缆电线套管壁厚不小于2.5mm,通风管道套管采用2～3mm钢板卷制。穿墙短管两端应伸出墙面一定长度:电缆电线套管30～50mm,给水排水套管大于40mm,通风套管大于100mm。

2. 密闭翼环(止水翼环)
这是**套管与混凝土墙体之间防水性能的关键构件。与原文所述“止水翼环采用橡胶材料制成”不同,国家标准图集明确规定:密闭翼环应采用厚度不小于10mm的钢板制作,翼高不小于50mm,与穿墙短管采用连续满焊连接。翼环的作用是延长水的渗透路径,并与混凝土紧密结合形成结构自防水,而非橡胶密封。

3. 防护抗力片
这是人防密闭套管区别于普通刚性防水套管的特有构件。当管道穿越核5级及以上等级防空地下室的临空墙、防护密闭墙时,要在朝向冲击波端设置防护抗力片。抗力片采用厚度不小于10mm的钢板制作,开槽宽度应与管道外径一致,两块抗力片的槽口须对插安装。

4. 固定法兰
用于套管与管道之间的连接固定,一般采用铸铁或不锈钢制造。对于穿钢管的套管,还需设置挡圈和固定法兰组合使用。

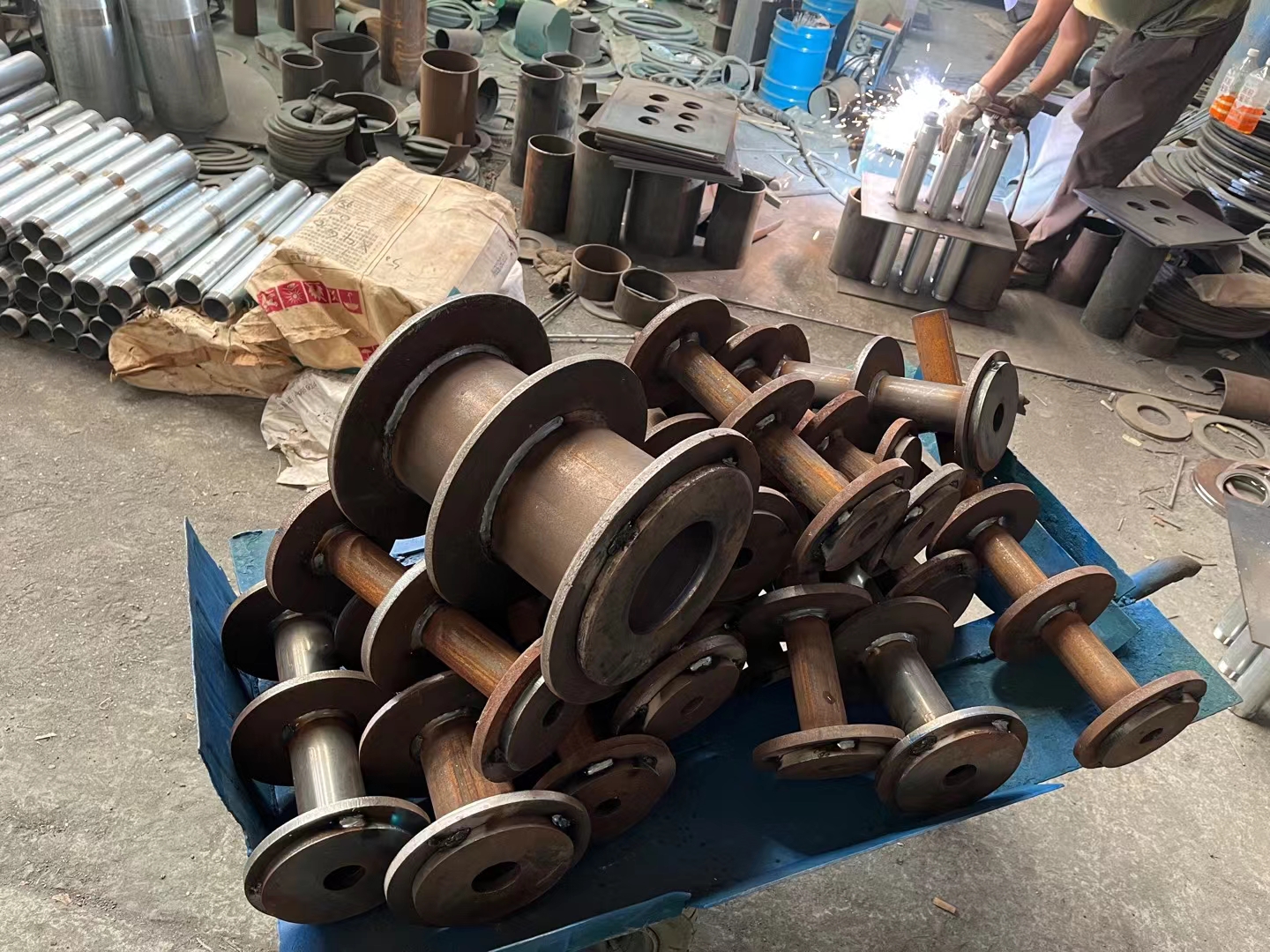

人防密闭刚性防水套管图片

二、核心性能特点

1. 防护密闭性能
人防密闭刚性防水套管能够同时满足防冲击波和防毒剂渗透的双重要求。根据GB50038-2005第6.1.2条规定,当管道穿越人防围护结构时,应根据管径大小和人防工程抗力级别选择相应的防护密闭措施。对于管径不大于DN150mm的管道,设置刚性防水套管即可满足防护要求;对于管径大于DN150mm或穿越高抗力级别(核4级、核4B级)临空墙的管道,则须在刚性防水套管外侧加设防护挡板。

2. 防水性能
人防密闭套管的防水性能主要依靠以下构造实现:一是密闭翼环与混凝土的紧密嵌固,阻断沿套管外壁的渗水通道;二是套管与管道之间采用填料密封,常用材料包括沥青麻丝、聚苯乙烯板、聚氯乙烯泡沫塑料板,配合聚硫密封膏或聚胺酯密封膏进行最终密封;三是套管两端伸出墙面,便于防水层收头处理。

3. 耐腐蚀性能
采用Q235-A碳钢作为基材,配合完整的防腐涂装体系,包括红丹防锈漆和环氧富锌底漆。外露部分刷防锈漆两道,焊接修补后及时补涂,**在潮湿地下环境中长期使用。

4. 安装与维护特性
人防密闭套管采用预埋方式随主体结构一次性浇筑,安装后管口与墙面平齐,便于后续管道安装和防水层施工。对于有管道更换需求的部位,可选用B型、D型、F型等可拆卸式结构,便于维护检修。

三、人防密闭套管与普通刚性防水套管的区别

在工程实践中,人防密闭套管、刚性防水套管、柔性防水套管三者各有不同的适用场景:

类别	适用场景	核心构造	主要功能
刚性防水套管	无振动、无伸缩变形的普通穿墙部位	单翼环,填料密封	一般防水
柔性防水套管	有振动、有伸缩变形或严密防水要求的部位	橡胶密封圈,法兰压盖	防水+减震
人防密闭套管	人防工程防护结构墙体	双翼环(或加防护挡板),填料密封	防水+防爆+防毒

需要特别强调的是,人防密闭套管的选型须严格遵循GB50038-2005和07FS02图集的规定,根据管道管径、人防工程抗力等级(核4级、核4B级、核5级、核6级等)、墙体类型(临空墙、防护密闭隔墙、密闭隔墙)综合确定。

四、工程应用要点

1. 管径限制要求
根据GB50038-2005第6.1.2条规定:

• 管径不大于DN150mm:可设置刚性防水套管

• 管径大于DN150mm:应设置外侧加防护挡板的刚性防水套管

2. 墙体类型要求

• 穿过顶板、外墙、密闭隔墙、防护单元隔墙:设置刚性防水套管

• 穿过临空墙:根据抗力级别确定是否加设防护挡板

3. 预埋安装要求
人防密闭套管须随主体结构混凝土一次性浇筑预埋,严禁后期开洞。套管安装时应与结构钢筋焊接固定,**位置准确、轴线垂直、翼环位于墙体中心。

人防密闭刚性防水套管是人防工程防护体系的重要组成部分,其技术性能须同时满足防水、防爆、防毒的综合要求。工程实践中,应严格依据国家标准GB50038-2005及04FS02、07FS02图集进行选型、制作和安装。正确区分人防密闭套管与普通刚性、柔性防水套管的适用条件,准确把握管径分级和抗力等级要求,是**人防工程防护密闭性能的关键。值得强调的是,人防工程具有平战结合的特点,平时使用的管线穿越防护结构时,其防护措施要按设计要求安装到位,不得以临战转换为由降低施工标准。通过规范化的设计选型和精细化的施工管理,**人防密闭套管在战时能够有效发挥防护作用,**人防工程的整体安全性能。

---
