在人防工程中,管道穿过围护结构的位置是防护体系中比较薄弱的环节之一。一个焊接不牢的翼环、一道密封不严的缝隙,都可能在关键时刻成为破坏防线。正因如此,07FS02图集对防护密闭套管做了极为细致的型号划分——从A型到F型,每一种构造都对应着特定的管材和防护要求。选对型号,人防墙才能真正“密不透风”。

一、人防给水密闭产品功能定位

人防给水密闭套管是预埋于人防工程围护结构中的关键防护构件。其核心功能包括:

该产品广泛适用于核5级、核6级、核6B级和常5级、常6级各类防空地下室的给排水管道穿墙防护,是人防工程不可或缺的预埋构件。

根据国家标准图集《07FS02防空地下室给排水设施安装》的规定,人防给水密闭套管共分为A、B、C、D、E、F六种型号,各型号的结构组成与适用管道类型如下:

A型:由钢制套管和翼环组成,适用于穿钢塑复合管的管道。该型号结构简洁、安装方便,密封性能优良。

B型:由钢制套管、翼环和挡圈组成,适用于穿钢管的管道。挡圈的设置增强了防护密闭套管的稳定性和密封性。

C型:由钢制套管、翼环、挡板和固定法兰组成,适用于穿钢塑复合管的管道。多层次的防护设计,使防护密闭套管在面临高压力或冲击时仍能保持稳定。

D型:由钢制套管、翼环、挡圈、挡板和固定法兰组成,适用于穿钢管的管道,适用于高防护等级工程。

E型:由钢制套管、翼环、固定法兰和挡板组成,适用于穿钢塑复合管的管道,设计注重密封性与稳定性。

F型:由钢制套管、翼环、挡圈、固定法兰和挡板组成,适用于穿钢管的管道,适用于**防护等级部位。

人防给水密闭各型号的选型对照表如下:

为**人防给水密闭套管的防护性能,安装施工须遵循以下规范要求:

1. 人防给水密闭套管预埋定位

密闭穿墙短管应一次性浇筑于墙体中,轴线须与墙面垂直,密闭翼环应位于墙体厚度的中间位置,并与周围结构钢筋焊接牢固。

2. 人防给水密闭套管出墙长度控制

根据GB50038规范要求:给水排水穿墙短管伸出墙面长度应大于40mm;电缆电线穿墙短管为30～50mm;通风穿墙短管应大于100mm。

3. 密封填料施工

密闭套管与管道之间的环形间隙应用沥青麻丝、聚氯乙烯泡沫塑料板等柔性填料填塞密实,填料长度应为管径的3～5倍。在C、D、E、F型密闭套管的安装中,须在填充材料施工完毕后再进行挡板和固定法兰的焊接,严禁反向操作。

4. 人防给水密闭套管焊缝质量检验

所有焊缝须进行煤油渗透试验检查,**焊缝无渗漏。特殊设计要求时,还须进行气密性试验——充气至0.3MPa时压降不大于0.01MPa/h。

奥凡环保科技是一家集研发、生产、销售于一体的专业防水套管厂家,产品严格按07FS02、02S404等国标图集生产,材质采用Q235-A碳钢,表面经热镀锌防腐处理,可根据客户需求定制DN50～DN3200各规格型号。

公司拥有专业的技术团队和完善的售后服务体系,从图纸深化到产品选型,从生产加工到现场技术指导,提供全流程支持。我们深知每一个细节都关系到工程的成败,因此对每一道焊缝、每一道密封都严格把关,**产品在核5级至常6级各类人防工程中稳定可靠。

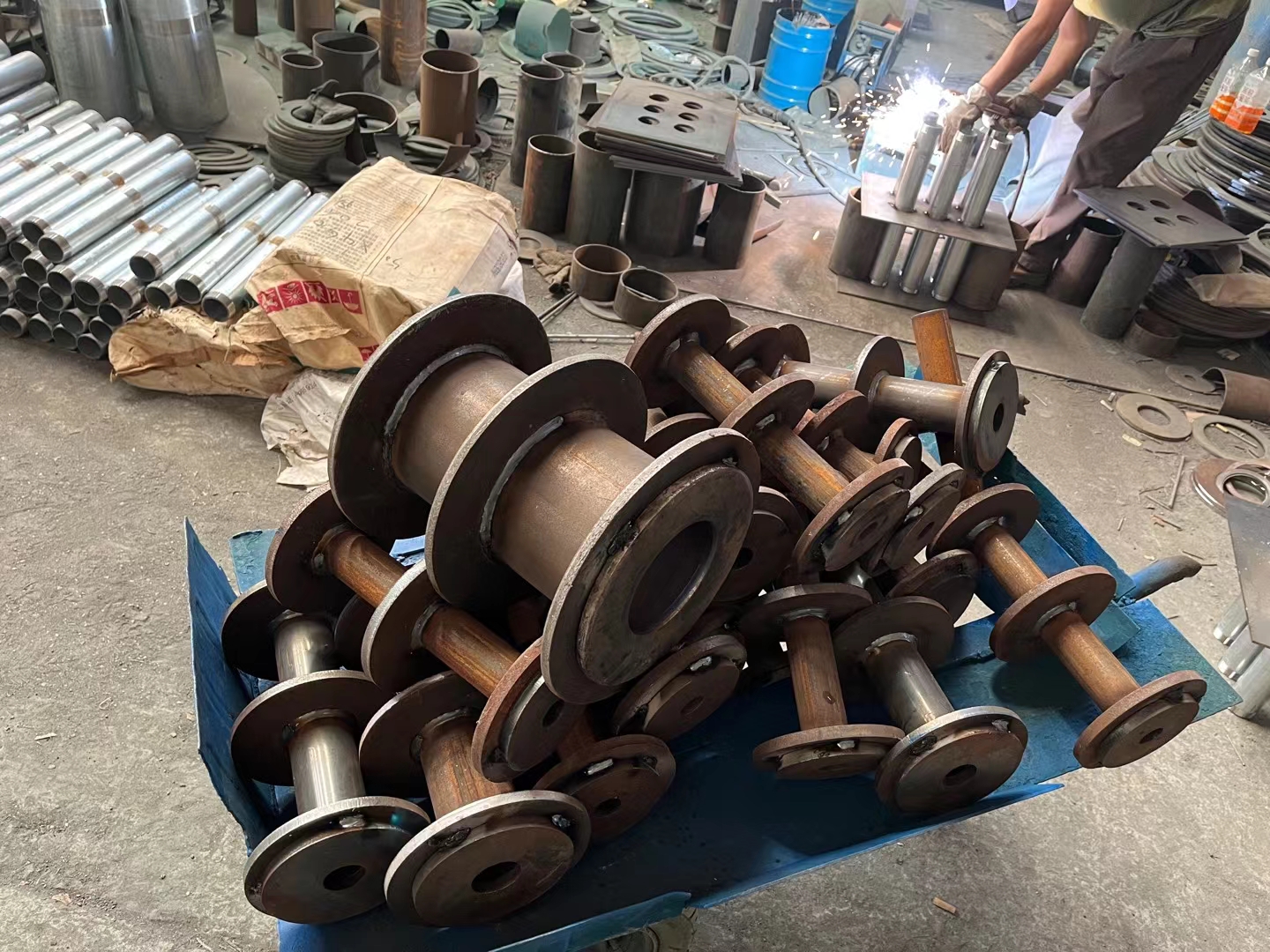

人防给水密闭套管图片

人防给水密闭套管图片

人防工程“三分靠设计,七分靠施工”。防护密闭套管的选型正确与否、安装规范与否,直接决定了战时防护能力的成色。A型适用于钢塑复合管,B型适用于钢管,C型及以上型号则通过固定法兰和挡板构造实现更高等级的防护。奥凡环保科技愿以扎实的产品和专业的技术支持,协助工程人员将规范要求落实到每一处穿墙预埋件中。
