人防工程中,管道穿越防护围护结构是给排水系统施工的关键环节。根据《人民防空地下室设计规范》(GB50038-2005)第6.1.2条及国家标准图集07FS02《防空地下室给排水设施安装》的规定,所有穿越防空地下室顶板、外墙、临空墙、密闭隔墙及防护单元隔墙的压力管道,均须在穿墙处预埋防护密闭套管。防护密闭套管与混凝土墙体一次性浇筑成型,作为管道穿墙处的密闭构件,其安装质量直接关系到人防围护结构在战时工况下的密闭性和抗冲击波能力。以下依据GB50038-2005、GB50134-2004及07FS02图集,系统阐述防护密闭套管的预埋安装步骤与施工质量控制要点。
一、安装前的准备工作人防密闭给水套管
防护密闭套管的预埋安装须在主体结构施工阶段同步进行,严禁在混凝土浇筑后凿孔开洞。安装前的准备工作应包括以下内容:
第一,组织施工人员熟悉设计图纸及07FS02图集,明确套管的规格、型号、预埋位置、标高、方向等技术参数。07FS02图集将防护密闭套管分为A至F六种型号,各型号的构造尺寸、适用管道类型及安装方式均有明确规定,须严格按设计图纸选型。
第二,核验套管及附件质量,检查套管壁厚、翼环厚度、焊接质量等是否满足要求。密闭穿墙短管应采用壁厚大于3mm的高强度钢管制作,密闭翼环应采用厚度大于3mm的钢板制作,翼高30～50mm。
第三,核对各专业施工图纸,进行综合排布,避免管线冲突。重力排水管道不得穿越人防区隔墙及顶板,与防空地下室无关的管道不宜穿过人防围护结构。

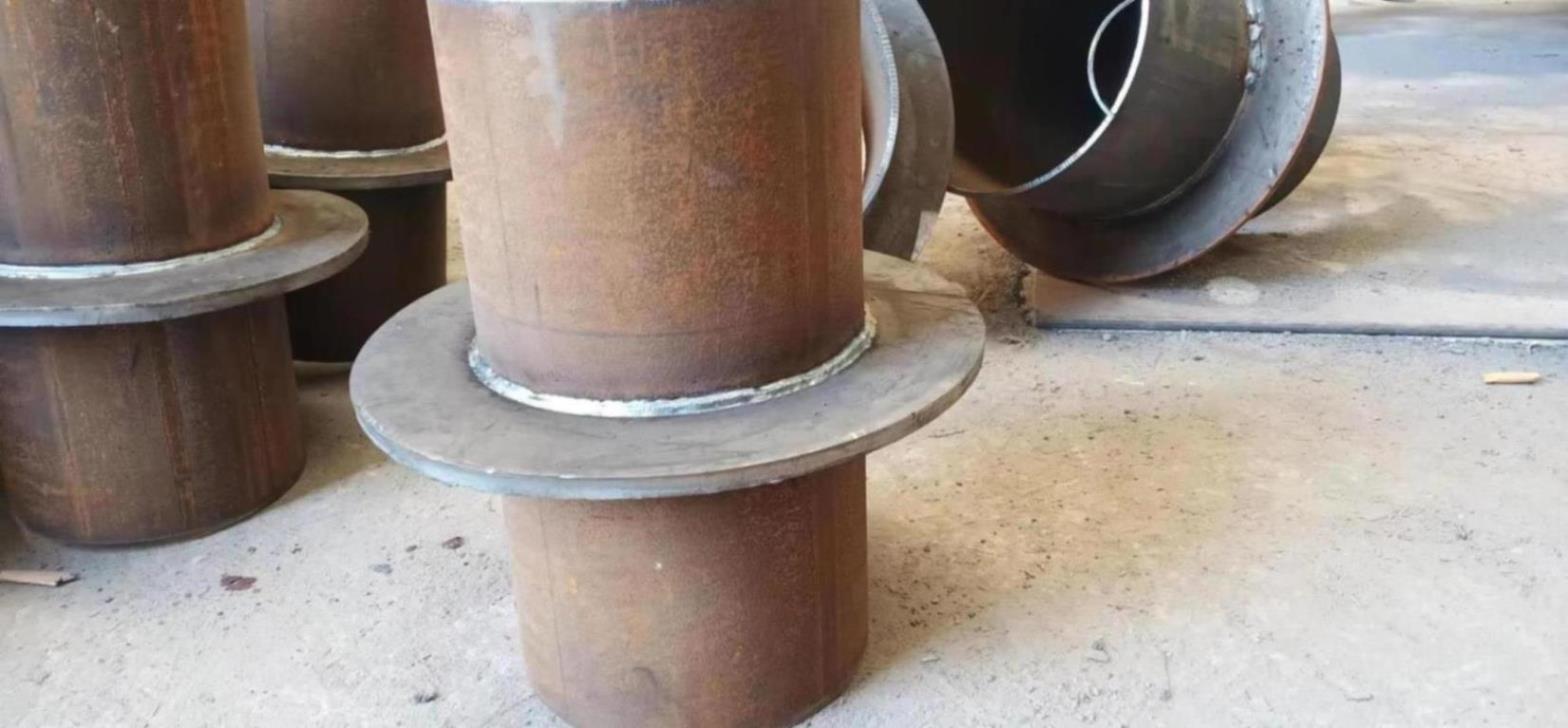

人防密闭给水套管图片
二、人防密闭给水套管选型依据
防护密闭套管的规格选型须综合考量管径尺寸、穿越墙体类型及工程防护等级。依据GB50038-2005第6.1.2条,管径不大于DN150mm的管道穿过防空地下室顶板、外墙、密闭隔墙及防护单元之间的防护密闭隔墙时,应设置刚性防水套管;管径大于DN150mm的管道穿过人防围护结构时,或管径不大于DN150mm的管道穿过核4级、核4B级的甲类防空地下室临空墙时,应设置外侧加防护挡板的刚性防水套管。穿越人防围护结构的管道均应采用钢塑复合管或热镀锌钢管,不得使用铝塑复合管或PVC塑料管。
三、人防密闭给水套管预埋安装步骤
防护密闭套管的预埋安装应在混凝土浇筑前完成,与主体结构钢筋施工同步进行,具体步骤如下:
1.定位与固定。根据设计图纸,在人防墙体模板或钢筋网上**标出套管安装位置,使用水平尺和垂直尺校准,**套管轴线与所在墙面垂直。密闭翼环应位于墙体厚度中间,并与周围结构钢筋焊接固定,防止混凝土浇筑过程中发生位移或变形。
2.出墙长度控制。套管两端应伸出墙面一定长度:给水排水穿墙短管伸出长度大于40mm,电缆电线穿墙短管伸出30～50mm,通风穿墙短管伸出大于100mm。出墙长度不足是常见质量通病,须在固定时严格控制。
3.混凝土浇筑。套管固定完成后,随主体结构一次性浇筑混凝土,**套管与墙体形成整体。穿墙处混凝土厚度不得低于300mm,不足时需局部加厚处理。
4.管道穿入与密封。混凝土达到设计强度后,将给水管道穿入预埋好的套管。套管内径应比管道外径大30～40mm,管道在套管内不得设有接口。套管与管道之间采用密封材料填充密实,常用材料包括沥青麻丝、油麻、石棉水泥等,填料长度应为管径的3～5倍,且不得小于100mm,管口两端须进行密闭处理。
5.挡板与法兰焊接。对于设有挡板和固定法兰的防护密闭套管,须在套管与管道之间的密封材料填充完毕后方可进行挡板与法兰的焊接,焊接应双面满焊,焊缝饱满、平整、光滑,严禁有夹渣、气孔和裂纹等缺陷。
6.防护阀门安装。穿越防护外墙、临空墙及顶板的所有给排水管道,须于防护区内侧设置公称压力不小于1.0MPa的防爆波阀门(闸阀或截止阀,阀芯为不锈钢或铜材质)。管道穿越防护单元之间的防护密闭隔墙时,应在隔墙两侧设置防护阀门,安装位置距穿墙部位不宜大于200mm。
四、人防密闭给水套管检查与调试
安装完成后,须依据GB50134-2004《人民防空工程施工及验收规范》进行**质量检查。重点核查:套管定位偏差是否符合设计要求;密闭翼环与结构钢筋的焊接是否牢固、焊缝是否饱满;套管与管道之间的密封材料填充是否密实、填料长度是否达标;挡板与法兰焊接质量是否合格;防护阀门安装位置和方向是否正确。检查合格后,进行管道系统压力试验,确认无渗漏后方可进行后续工序。
五、人防密闭给水套管施工注意事项
1.严禁后开孔洞。人防围护结构上的所有穿墙套管须在混凝土浇筑前预埋到位,严禁在浇筑成型后的墙体上凿孔开洞,否则将破坏围护结构的整体密闭性,须返工处理。
2.密封材料质量控制。密封材料的选用和填充质量直接决定套管的防护密闭效果。石棉水泥应按水:石棉:水泥=1:3:7的配比搅拌均匀,油麻用于承插口打底防止水泥流入管道。
3.焊接质量控制。密闭翼环与套管的焊接、挡板与法兰的焊接均应采用手工电弧焊,双面满焊,焊缝高度不低于较薄焊件厚度,严禁有夹渣、气孔和裂纹等缺陷。
4.防护阀门配套。防护密闭套管须与防护阀门配套安装,二者缺一不可。防护阀门平时开启、战时关闭,是实现管道穿越处防护密闭功能的关键组成部分。
目前,国内已有多家专业生产厂家可提供符合07FS02国标图集要求的防护密闭套管产品及定制服务,部分企业同时提供从选型咨询到现场技术指导的全流程服务。选用时应核验产品合格证明、材质检测报告及焊接工艺评定文件,**产品质量满足人防工程的特殊防护要求。
防护密闭套管的预埋安装是人防工程管道穿越防护围护结构的关键工序。从前期选型定位到中期预埋固定,从管道穿入密封到防护阀门配套安装,每一环节均须严格遵循GB50038-2005、GB50134-2004及07FS02图集的技术规定。唯有在设计阶段精准选型、在施工阶段严格把控各道工序、在验收阶段逐项核查,方能**管道穿越处的防护密闭措施在**工况下发挥其应有的屏障作用。
数据来源:
GB50038-2005《人民防空地下室设计规范》:https://gf.cabr-fire.com/m/article-17297.htm
人防工程土建专业质量控制常见问题(北京市人防办):https://gdb.beijing.gov.cn/rf_zwgk/rf_hygq/202209/t20220921_2820057.html
人防区预埋套管的特点及注意事项:http://www.zzyd88.com/show.asp?id=1127
防护密闭套管密封与施工要求(奥凡环保科技技术资料):https://www.aofan618.com/wtbk/4312.html
