人防给水防护密闭套管需要出墙吗？GB50038规范与07FS02图集是怎么解释的？

人防给水防护密闭套管是**管道穿越防护结构时密闭性与防护功能的关键设施。针对工程实践中关于出墙设计的讨论,以下基于现行规范与工程技术要求进行阐述。

一、防护密闭套管的功能与结构构成

人防给水防护密闭套管的核心功能在于**管道穿越防护结构时的密闭性与整体防护能力。《人民防空地下室设计规范》(GB50038-2005)第6.1.2条规定,穿过人防围护结构的给水引入管、排水出户管、通气管、供油管的防护密闭措施,须根据管径及抗力等级设置刚性防水套管或外侧加防护挡板的刚性防水套管。

防护密闭套管由密闭穿墙短管、密闭翼环及防护抗力片等组件构成。密闭翼环采用厚度大于3mm的钢板制作,翼高宜为30～50mm,与密闭穿墙短管满焊,并位于墙体厚度中间与结构钢筋焊牢。当管道穿越防护密闭隔墙时,须在朝向核爆冲击波端加装防护抗力片,抗力片采用厚度大于6mm的钢板,槽口与管线外径相同且两块对插,以阻挡冲击波和防止毒剂渗入。这些构造是实现防护密闭功能的物质基础,出墙设计的工程意义亦须从该构造逻辑出发加以理解。

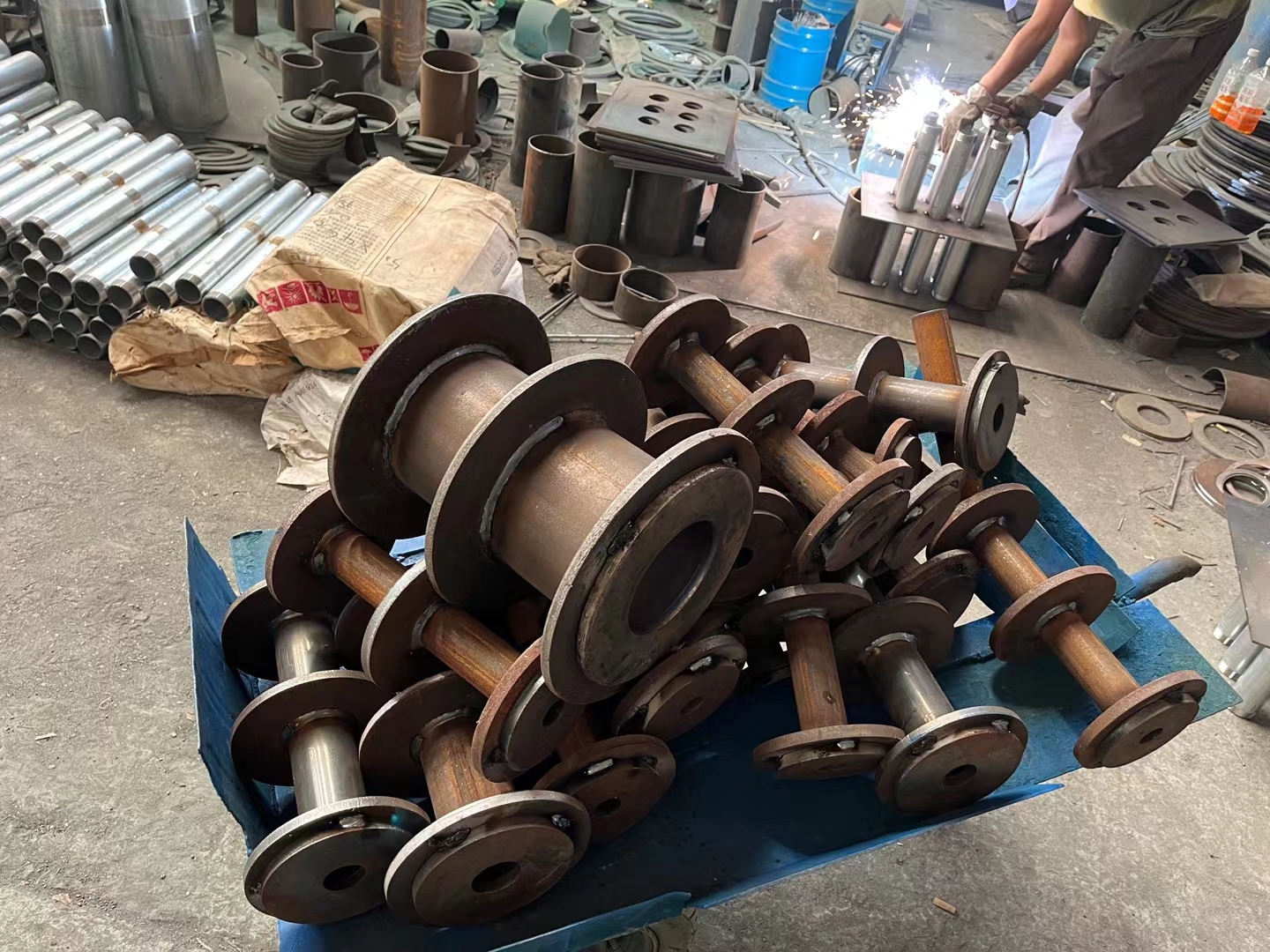

防护密闭套管图片

二、出墙设计的规范依据与技术考量

部分工程观点主张防护密闭套管无须出墙,认为出墙设计可能增加施工难度或影响墙体完整性。另有观点认为出墙设计便于管线的安装、检修和维护,减少维修时对墙体的破坏,并提高管道与墙体交接处的防水能力。上述讨论涉及出墙设计的工程意义,但其结论须回归规范条文加以检视。

《人民防空工程施工及验收规范》第10.1.6条明确规定了密闭穿墙短管两端伸出墙面的长度:电缆、电线穿墙短管宜为30～50mm;给水排水穿墙短管应大于40mm;通风穿墙短管应大于100mm。上述数值系综合考虑防护密闭操作空间、密封材料填充及抗力片安装等因素后确定的工程参数,具有规范强制性。

就规范本意而言,出墙设计的目的并非仅为方便检修。防护密闭套管伸出墙面后,可在管口与管道之间填塞油麻、石棉水泥等密封材料,填料长度应为管径的3～5倍且不得小于100mm;同时,出墙长度为防护抗力片的安装提供了*要的操作界面。抗力片须在朝向冲击波端安装,若防护密闭套管与墙面平齐,则抗力片无法正常就位,将直接影响防护密闭功能的实现。

规范亦明确,人防特性墙体上的所有预留预埋短管及防护密闭套管均应满足相应的出墙长度要求,给排水防水套管不小于40mm,电线电缆管为30～50mm,通风管不小于100mm。因此,给水防护密闭套管的出墙长度并非可随意取舍的设计选项,而是规范已明确的技术规定。

三、出墙长度的差异化取值与工程因素

防护密闭套管的出墙长度需依据管道类型及墙体性质确定。给水排水穿墙短管出墙长度应大于40mm,电缆、电线穿墙短管宜为30～50mm,通风穿墙短管应大于100mm。上述数值并非任意取值,而是基于密封材料填充深度、抗力片安装空间及管道连接方式的系统考量。应用中,防护密闭套管总长度可按下式计算:墙体厚度+出墙长度×2+切割余量。例如300mm厚墙体、出墙长度40mm时,防护密闭套管总长为300+40×2+20=400mm。

此外,临空墙与门框墙部位因承受较高冲击波作用,防护密闭套管须在受冲击波一侧加装抗力片,出墙长度应结合抗力片厚度及密封填料深度综合确定。多根管线集中穿越同一墙体时,每根套管均须单独满足出墙长度要求,不得共用防护密闭套管或缩减尺寸。

在**防护密闭功能的前提下,设计时应统筹考虑墙体厚度、管线直径及数量等因素,合理确定出墙长度与安装位置。需要说明的是,上述因素的考量系在规范给定的长度区间内进行优化,而非在“出墙与否”之间做出选择。例如,较厚墙体可适当调整套管在墙内的定位方式,但出墙长度仍须满足规范下限值。

四、设计与施工的合规性要求

人防给水防护密闭套管的设计与安装,须严格遵循GB50038-2005《人民防空地下室设计规范》及07FS02《防空地下室给排水设施安装》国标图集的有关规定。07FS02图集提供了防护密闭套管A型至F型的安装详图,涵盖不同管径、墙体类型及抗力等级下的构造要求,设计人员可在图纸中直接引用。

密闭翼环与密闭穿墙短管的结合部位应满焊,翼环应位于墙体厚度中间并与结构钢筋焊牢,管端面应平整。防护密闭套管与管道之间的空隙应用密封材料填充密实,填料长度须满足规范要求。防护阀门应设置在防护区内侧,采用公称压力不小于1.0MPa的闸阀或截止阀,阀芯为不锈钢或铜材质。施工过程中应注意,预埋套管不得与结构主筋直接焊接,应用附加钢筋固定后焊接或绑扎牢固。

工程质量检查中,防护密闭套管出墙长度不足或抗力片安装缺失均属于须整改的质量问题。如湖北省国动办检查通报即指出,某项目因“预留预埋穿墙套管出墙长度未达到规定标准”而被责令整改。建议在设计阶段即明确出墙长度的具体数值,施工中严格按照图纸和规范执行,**防护密闭功能的可靠实现。

人防给水防护密闭套管的出墙长度由规范明确规定,出墙设计系为满足密封材料填充和抗力片安装等技术要求。工程实践中,应基于规范要求,结合墙体厚度、管径及抗力等级等因素,在规范允许范围内合理确定出墙长度与安装方案。设计与施工各环节均应严格遵守现行人防工程规范,**防护密闭套管的密闭性和防护能力满足工程要求。
