人防套管密闭和防护密闭的区别，防护密闭套管vs密闭套管，别再选错了

防护密闭套管与密闭套管是建筑工程中两个常被提及的概念,它们都是人防工程中管道穿越防护墙体时的重要构件,但在使用场景、结构设计和功能要求上存在显著差异。以下将详细探讨这两者之间的区别,以帮助读者更好地理解和应用。

一、密闭套管的使用场景

密闭套管主要应用在管路穿越墙体的场景,特别适用于对管道穿墙处有防水要求的结构,但管道本身不承受明显振动和伸缩变形的情况。其主要作用是**管路穿越处的密封性和稳定性,防止水分或湿气通过墙体渗透,适用于一般防水要求的建筑物。密闭套管通常采用刚性接口方式与管路连接,**连接处的稳固性和密封性。

二、防护密闭套管的使用场景与结构特点

防护密闭套管则更多地应用于穿越人防区的部位。人防区是指为**人员生命安全而特别设计的防护区域,通常具有更高的安全要求。人防区内部又细分为清洁区(人员掩蔽的区域)和染毒区(可能遭受毒剂污染的区域),二者之间由防护密闭隔墙分隔。防护密闭套管通常设置于清洁区与染毒区之间的隔墙上,*须同时具备抗冲击波能力和防毒气渗入能力。

防护密闭套管与密闭套管在结构设计上相似,但防护密闭套管在密闭套管的基础上多设置了一个翼环和一个抗力片(又称防冲击波挡板)。翼环用于增强与混凝土的结合力,防止墙体浇筑时漏浆;抗力片设置于套管受冲击波作用的一侧或两侧,用于吸收和分散冲击波能量,提升抗爆性能。这些附加部件不仅增强了套管的稳定性和密封性,还能有效抵抗冲击波的影响,防止核生化战剂通过管道穿墙处渗入。如果防护密闭套管设置在两个人防区之间,两侧都*须设置翼环和防冲击波的挡板。

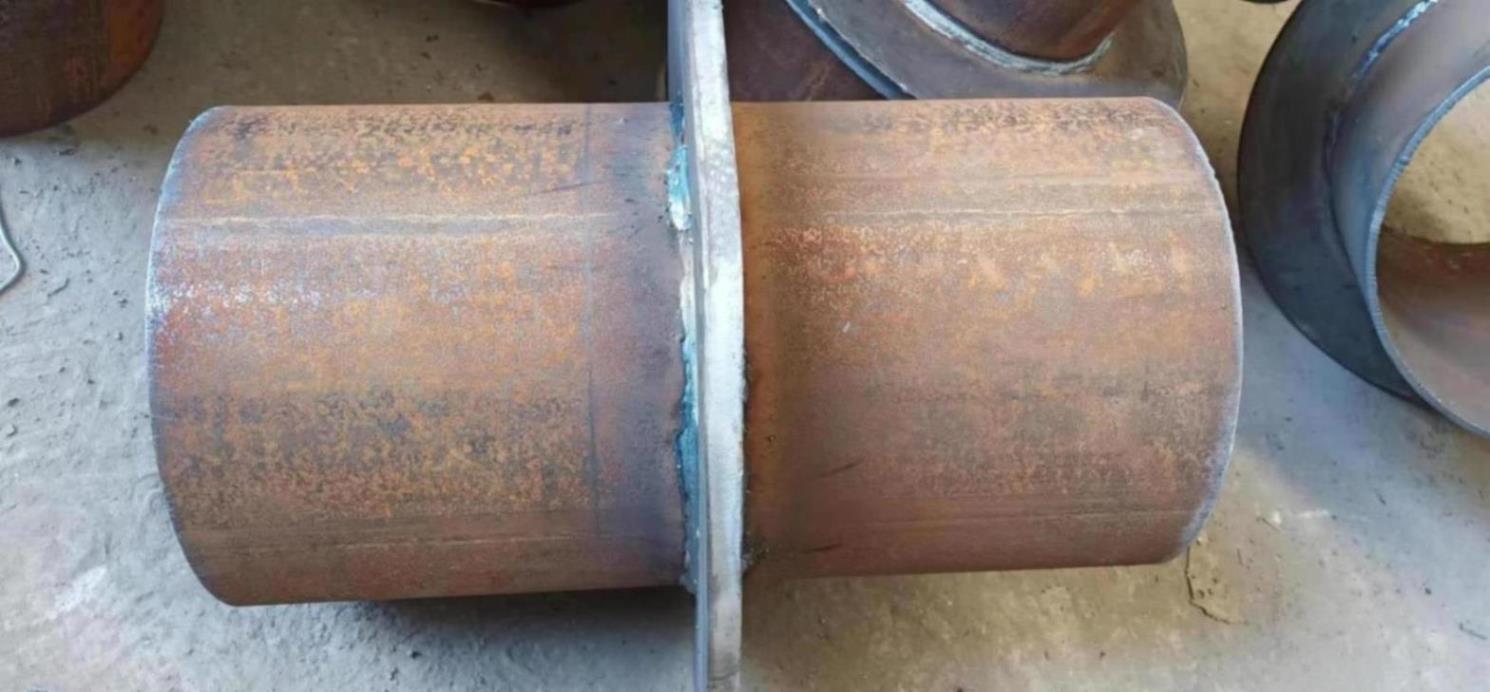

防护密闭套管图片

三、连接方式的区别

防护密闭套管与管路连接时通常采用柔性连接方式,这有助于在管道发生位移或震动时减少对管路的影响,同时保持密闭性;而密闭套管则常采用刚性接口方式与管路连接,以**在较为恶劣的环境下仍能保持密封效果。如果对两种套管的连接方式或定额套用有疑问,可参考相关专业资料或咨询技术人员进行核对。

四、国家标准与规定

根据《人民防空地下室设计规范GB50038-2005》的规定,穿过人防围护结构(包括外墙、临空墙、防护密闭隔墙和密闭隔墙)的给排水管道、电缆管线等,应设置具有抗冲击波作用和防止核生化战剂渗入能力的防护密闭措施。具体而言:管径不大于DN150mm的管道穿越上述墙体时,应设置防护密闭套管;电缆管线则应选用管壁厚度不小于2.5mm的热镀锌钢管,并进行防护密闭或密闭处理。此外,穿过人防围护结构的所有给水排水管道,在其内侧还应设置公称压力不小于1.0MPa的防护阀门。这些套管在设计和安装时,需要严格按照国家标准进行,**其在人防工程中发挥应有的作用。

五、制作与安装技术要求

在制作和安装防护密闭套管与密闭套管时,需重点关注以下技术要求:

制作要求:

• 翼环和套管的厚度应符合规范要求——密闭肋采用δ3-10mm热镀锌钢板,核6级用3mm,核5级及以上用6mm,翼高30-50mm

• 密闭翼环与套管应进行双面满焊,焊缝饱满、平整、光滑,无夹渣、无气孔、无裂纹

• 焊后应清理焊渣,再刷两遍以上防锈漆

安装要求:

• 预埋前应仔细核对施工图纸,确定套管规格、位置和数量

• 套管应准确预埋,**密闭穿墙短管位置准确,轴线与墙面垂直(误差≤2mm),坐标偏差≤20mm,标高偏差≤10mm

• 套管两端应用钢筋三方以上夹紧固定,不得歪斜

• 套管应伸出墙面50-100mm

• 套管与管道之间应全程用密封材料填充密实,填料长度应为套管内管道管径的3倍至5倍,且不应小于100mm

密闭性测试:安装完成后可进行气密性测试,气压0.05MPa,保压30分钟无泄漏为合格。

防护密闭套管和密闭套管虽然都属于人防工程中管道穿越防护墙体时的重要构件,但在使用场景、结构设计和功能要求上存在着明显的区别。防护密闭套管具有抗冲击波和防毒气渗入的双重功能,适用于人防区清洁区与染毒区之间的隔墙;而密闭套管主要满足一般防水要求,适用于对冲击波抗力要求较低的密闭隔墙。正确选择和使用这两种套管,对于**人防工程的防护密闭性能具有重要意义。
