别再外行了！“人防套管密闭肋”数量问题，一分钟给你讲清楚

人防工程施工中,管道穿越防护密闭墙时,密闭肋的设置数量和焊接质量是技术人员和施工班组经常讨论的问题。很多现场人员会问:“这一排要焊几个密闭肋?”、“两根管之间的间距留多少?”、“镀锌管能不能直接焊?”。

本文将以国家标准图集和施工规范为依据,系统解答这些问题,帮助大家正确理解密闭肋的“数量”与“工艺”。

一、先分清两个概念:“单管单肋”与“多管组合”

在讨论“焊几个”之前,须明确密闭肋的两种常见形式:

1. 单管单肋形式

指在一根穿墙短管的外壁上,焊接一个或多个密闭翼环(即密闭肋)。此时,“焊几个”指的是一根管上焊了几道肋。通常情况下,一根穿墙管上设置1个密闭肋即可满足要求;当管道穿越防护单元之间的隔墙且有更高密闭要求时,可能会设置2个甚至3个密闭肋。

2. 多管组合形式

指将多根穿墙短管(电气、给排水等)集中焊接在同一块钢板上,形成一个组合式穿墙构件,用于管线密集穿越的场合。此时,大家常问的“一行有几个”,实际指的是该组合钢板上开了几个管孔(即包含了多少根穿墙短管)。

因此,在讨论“焊几个”时,应该先确认是单管还是组合式,否则容易产生误解。

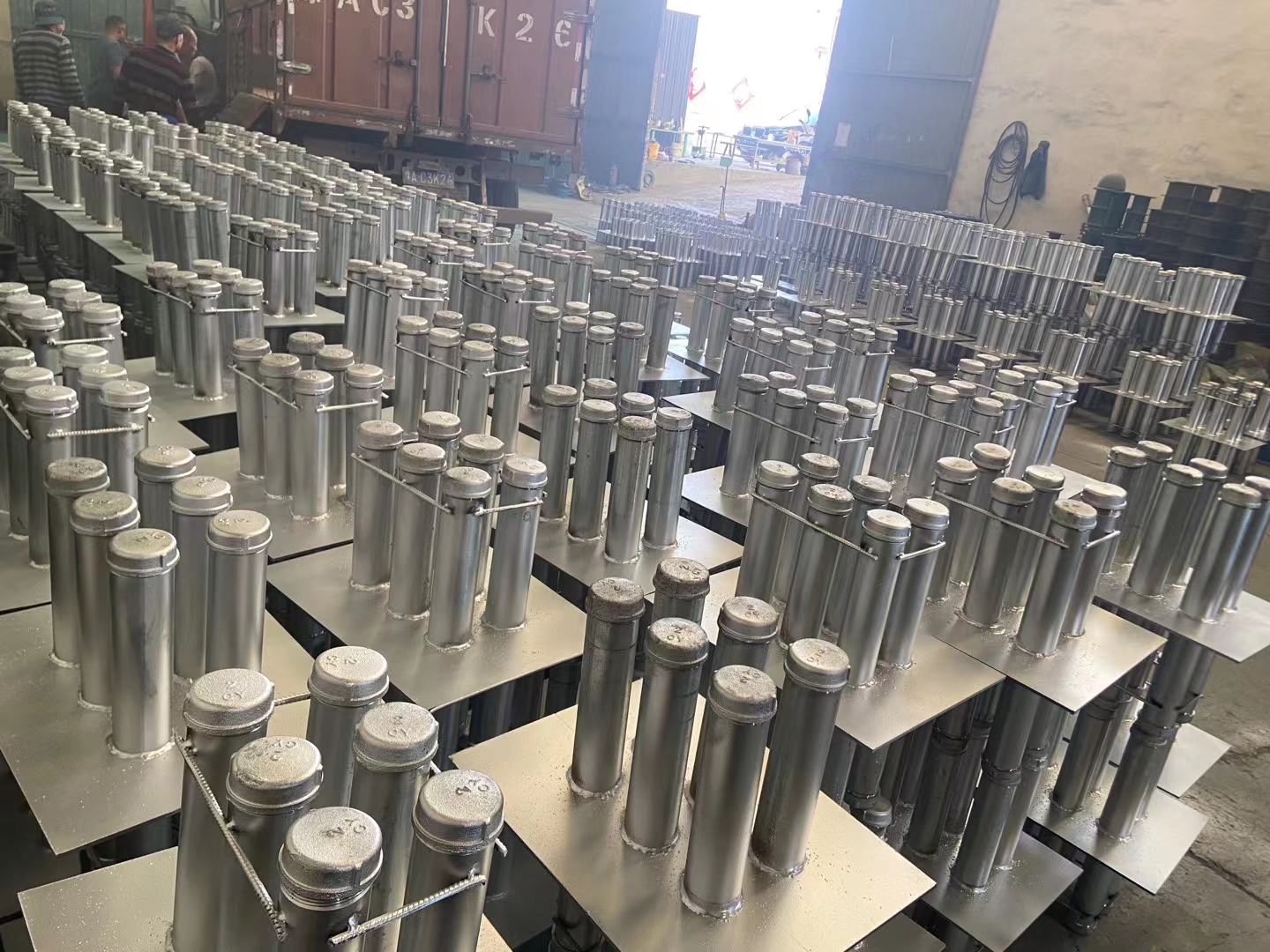

人防套管密闭肋图片

二、单管单肋:密闭肋数量的确定原则

对于单根穿墙套管,密闭肋的数量通常按照以下原则确定:

穿越墙体类型	建议密闭肋数量	说明
一般密闭隔墙	1个	满足基本密闭要求
防护密闭隔墙(清洁区与染毒区之间)	1-2个	根据设计等级确定
两人防单元之间的隔墙	2个(两侧各一)	双向防护要求
特殊高等级人防工程	3个	按具体设计图纸

注意:具体数量要按施工图纸及国家标准图集(如07FD02、07FS02)执行,不可随意增减。

三、多管组合:管孔数量与排列间距

当采用多根穿墙管组合在同一块钢板上时,管孔的数量和排列方式需根据工程实际所需穿越的管线数量确定,常见的有:

1、单行排列:根据穿墙管线数量,一排通常设置3~6个管孔

2、双行排列:管孔数量为单行数量的2倍

3、三行排列:数量更灵活,按图纸要求

关于间距的规范说明:

四、关键安全警告:镀锌钢管严禁现场焊接

根据国家标准图集07FD02及相关施工规范:镀锌钢管严禁在现场进行焊接作业。

原因:

1、焊接会破坏镀锌层,导致防腐性能急剧下降,钢管在地下潮湿环境中将快速锈蚀

2、焊接产生的锌蒸汽可能损害焊工健康

3、人防工程要求耐久性达到50年以上,破坏镀锌层的焊接是严重质量隐患

正确做法:

1、组合套管应由具备资质的厂家在工厂完成预制和组装

2、如需焊接,须在管材镀锌之前完成焊接,然后再整体进行热镀锌处理

3、现场安装时,应采用机械连接或法兰连接等方式

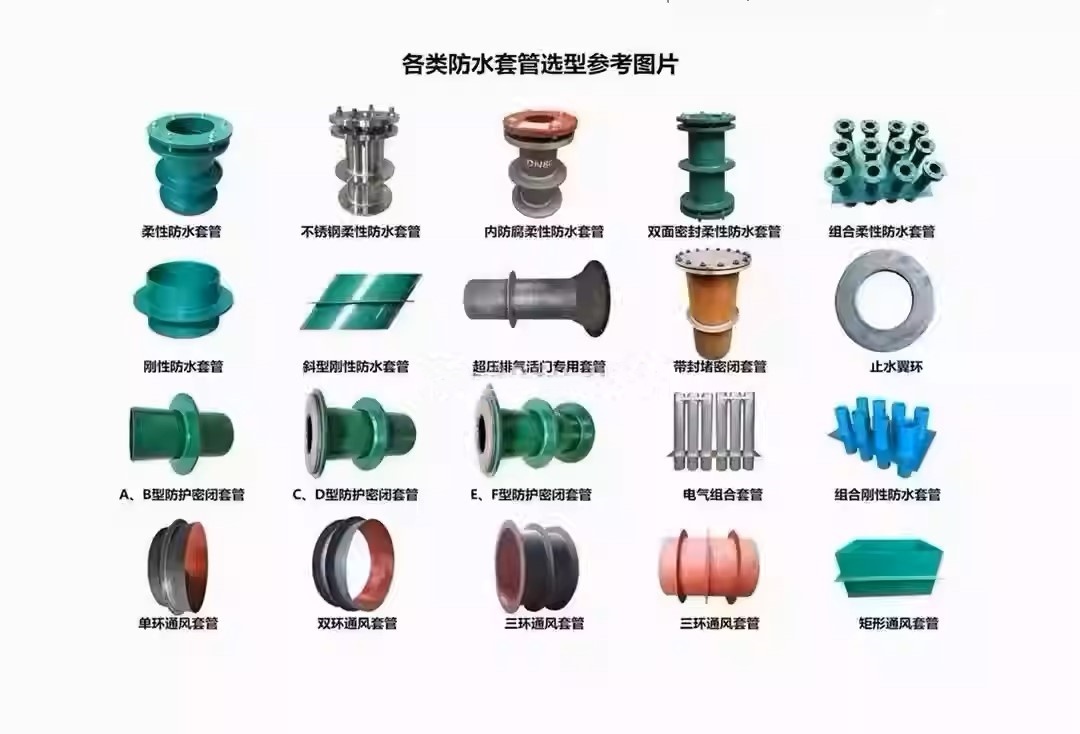

防水套管系列产品图片

五、焊接工艺的具体技术要求

对于允许焊接的部件(如普通钢板、未镀锌钢管等),焊接过程应满足以下要求:

项目	技术要求
焊接方式	应采用双面满焊,不得点焊或间断焊
焊缝质量	饱满、平整、光滑,无夹渣、无气孔、无裂纹
焊条型号	E4303(牌号J422),符合国家标准
焊缝高度	≥5mm
焊后处理	清除焊渣,刷防锈漆两遍以上
检验方法	重要焊缝应进行煤油渗透试验,不得有渗漏

六、密闭肋的材质与厚度要求

参数	要求
材质	Q235碳钢或热镀锌钢板
厚度	一般≥3mm;核5级及以上人防工程≥6mm;通风套管密闭肋≥10mm
翼环高度	30-50mm
防腐处理	热镀锌(镀锌层厚度≥80μm)或刷防锈漆

七、安装偏差控制标准

项目	允许偏差
套管轴线与墙面垂直度	≤2mm
密闭肋位于墙中心	偏差≤2mm
坐标偏差	≤20mm
标高偏差	≤10mm
套管伸出墙面长度	50-100mm

八、总结

人防套管密闭肋的“焊接数量”不是一个固定数字,而是取决于以下因素:

1、单管还是组合式 —— 单管论“肋数”,组合式论“管孔数”

2、穿越墙体的类型 —— 一般隔墙、防护密闭隔墙、两人防单元之间的隔墙要求不同

3、设计图纸的具体要求 —— 须按图施工

最重要的三条原则:

1、镀锌钢管严禁现场焊接

2、焊接一定要双面满焊,焊缝无缺陷

3、所有参数以施工图纸和国标图集为准

奥凡环保科技公司一直致力于为人防工程提供高质量的防水套管产品和技术服务。如果您对密闭肋的设置、焊接工艺或产品选型有任何疑问,欢迎随时联系我们。
