现代城市建设中,人防工程作为重要的基础设施,对于**城市安全具有不可替代的作用。而在人防工程中,电气安装是关键环节之一,其中人防套管密闭肋的预埋高度更是关系到整个电气系统的安全性和稳定性。作为奥凡环保科技公司的网站主编及防水套管生产厂家的技术员,我将结合专业知识和实践经验,深入探讨人防套管密闭肋预埋高度的要求,以期为读者提供更为**、深入的了解。
一、预埋高度的基本概念
讨论具体数值之前,需要先厘清两个基本概念:
预埋高度:指施工图纸所标注的人防套管中心线距地面的标高值(以建筑完成面为基准),施工时按此值在钢筋绑扎阶段进行定位。
安装高度:指预埋完成后套管管口距地面的实际距离,在数值上应与预埋高度保持一致。

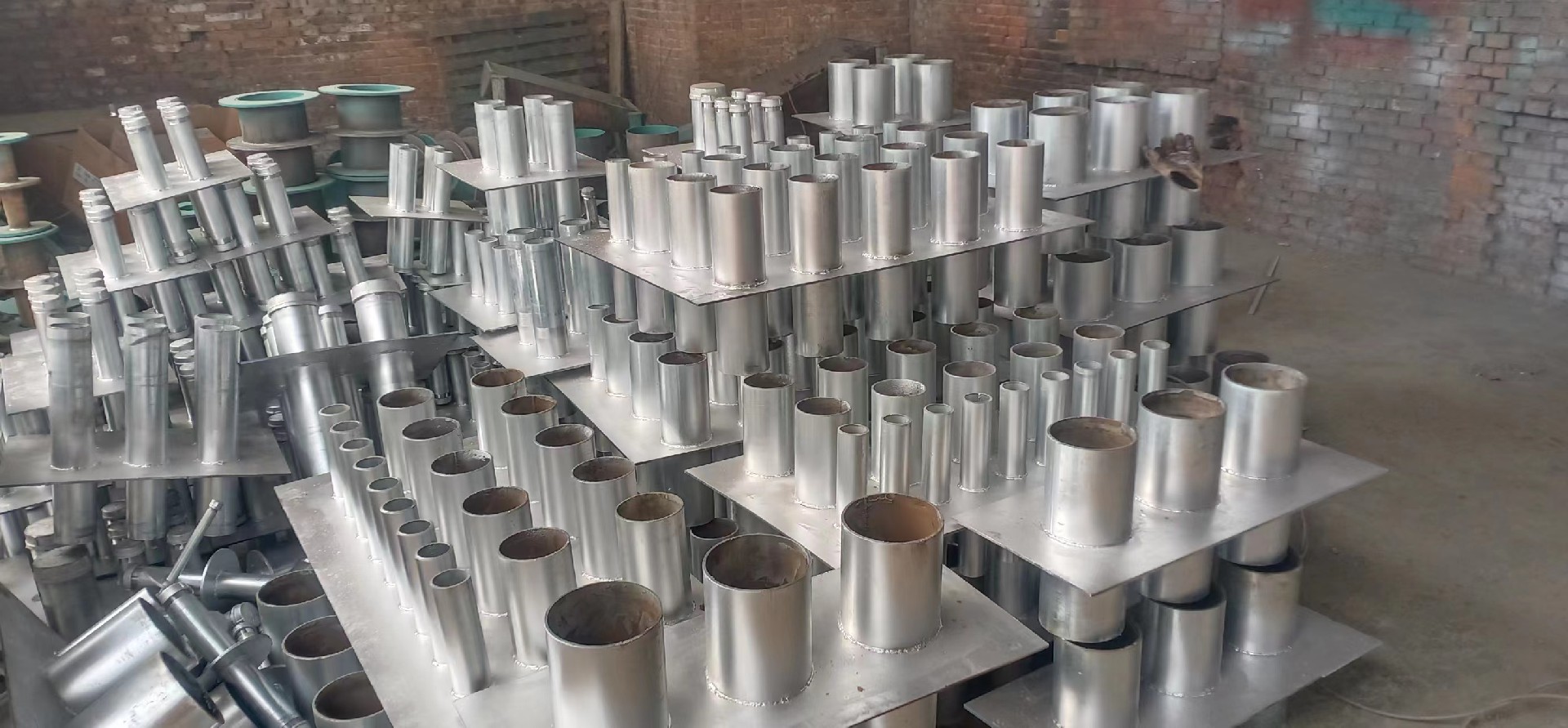

人防套管密闭肋图片
二、预埋高度的一般要求
根据相关规定和工程实践,人防套管密闭肋的预埋高度通常在防护密闭门门框墙上方的墙体中,距门框洞口上沿300mm至500mm的范围内。这一安装位置能够有效**人防密闭肋套管与门框墙之间的结构整体性,同时**电源进线不影响人防门的正常启闭。
电气备用管:在出入口、连通口防护密闭门、密闭门门框墙上均应预埋4-6根备用管,管径50-80mm,管壁厚度不小于2.5mm,管材采用热镀锌钢管,并作防护密闭处理。预埋高度宜控制在门框洞口上沿300-500mm范围内。
一般电气穿墙管:对于非备用性质的电气穿墙管,预埋高度按施工图纸执行,图纸未明确时参考300-500mm范围。
给排水套管:按给排水施工图纸执行,遵循07FS02图集要求,预埋高度通常由管线坡度决定,与电气套管的300-500mm范围不完全相同。
三、避让临战封堵区域的特殊要求
仅仅了解预埋高度的一般要求是不够的,我们还需要考虑人防工程的实际情况和特殊要求。
设有临战封堵出入口的人防工程中,工程电源进线不得从临战封堵区域进入,而应通过墙体、下垂梁或顶板中预埋的防护密闭盒或密闭套管进入。这一规定的目的是:临战封堵区域在战时需要快速封堵,若电源进线从此区域进入,封堵作业会直接切断电源线路,影响工程内部供电安全。因此,在进行人防套管密闭肋预埋时,要特别注意避开临战封堵区域,**电源进线的安全性和可靠性。
四、无区域电源时的预埋要求
对于尚无区域电源可引接的地下室,同样需要关注人防套管密闭肋的预埋问题。这种情况下,应预留好电源进线穿管及有关设备安装位置,并按规范要求预埋4-6根备用管。这不仅有利于后续电气设备的安装和调试,还能够提高电气系统的整体运行效率。
还需要考虑到电力系统电源和区域内电源引入地下室时的手动切换装置的设置,以**在战时能够顺利转换电源,**电气系统的连续运行。
五、高、低压电气设备的特殊要求
防空地下室内安装的变压器、断路器、电容器等高、低压电气设备,对于人防套管密闭肋的材质选择和密封性能有特殊要求,这些设备需要采用无油、防潮设备,以**其正常运行和******。
电气设备对密闭套管的影响主要体现在以下方面:
材质要求:穿越人防围护结构的电气预埋管线应选用管壁厚度不小于2.5mm的热镀锌钢管。潮湿环境下,热镀锌层能够有效防止钢管锈蚀,**人防套管的长期密封性能。
密闭肋要求:密闭肋应采用厚度不小于3mm的热镀锌钢板(核5级及以上工程需≥6mm),翼环高度30-50mm,与钢套管双面满焊。
防潮措施:人防套管端部应采取密封封堵措施,防止施工期间或使用过程中潮气沿管壁渗入防护区。
这些要求主要影响人防套管的材质等级和密封性能,而预埋高度的具体数值仍应按照施工图纸和设计规范执行。
六、预埋精度控制与验收标准
实际施工中,预埋精度直接关系到人防密闭套管的防护性能和工程质量。根据国家相关规范和质量标准,预埋偏差应控制在以下范围内:
| 控制项目 | 允许偏差 | 参考依据 |
|---|---|---|
| 坐标偏差 | ≤20mm | 人防工程质量验收标准 |
| 标高偏差 | ≤10mm | 人防工程质量验收标准 |
| 轴线与墙面垂直度 | ≤2mm | 人防工程质量验收标准 |
| 门框墙洞口尺寸偏差 | ≤5mm | 烟台人防工程质量管控要求 |
| 防护设备接口预埋尺寸 | ≤3mm | 烟台人防工程质量管控要求 |
施工过程中可采用“钢筋网格预定位”技术,将人防套管与结构钢筋可靠焊接固定,混凝土浇筑前应复核坐标和标高,浇筑过程中应安排专人看护,防止振捣作业造成套管移位。
七、施工过程中的技术要点
人防套管密闭肋的预埋过程中,需重点关注以下技术细节:
预埋前检查:
检查套管外观完好无损、无锈蚀
核对人防密闭肋套管的规格、型号与设计图纸一致
确认密闭肋与套管的焊接质量(双面满焊,焊缝饱满、无夹渣、无气孔)
预埋定位:
按施工图纸确定预埋坐标和标高
人防密闭肋套管应与墙体厚度方向居中布置,轴线与墙面垂直
人防密闭肋套管两端伸出墙面的长度宜为50-100mm
人防密闭肋套管四周应用钢筋加强固定,防止移位
预埋过程中:
**人防密闭肋套管与墙体、梁、柱等结构之间的连接牢固可靠
人防套管穿墙位置应避开结构主筋,*要时与设计单位沟通调整
焊接操作下方应放置木板或废桶,防止焊渣落入钢筋中
预埋后验收:
混凝土浇筑前进行隐蔽工程验收,核对预埋位置和标高
浇筑后进行通管试验,**管内通畅
进行密闭性测试(如有要求),气压0.05MPa,保压30分钟无泄漏为合格
人防套管密闭肋的预埋高度是人防工程中电气安装的重要环节之一,其要求严格且涉及多个专业维度:
1、一般要求:
电气备用管预埋在防护密闭门门框墙上方300-500mm处,其他类型人防套管以施工图纸为准。
2、避让要求:
电源进线须避开临战封堵区域,通过墙体、下垂梁或顶板预埋人防套管进入。
3、备用要求:
每个防护密闭门门框墙应预埋4-6根备用管,管径50-80mm。
4、精度要求:
坐标偏差≤20mm,标高偏差≤10mm,垂直度≤2mm。
5、质量要求:
热镀锌钢管(壁厚≥2.5mm),密闭肋双面满焊,两端伸出墙面50-100mm。
作为防水套管生产厂家的技术员,我们一直致力于研发和生产高品质的人防密闭肋套管产品,以满足不同工程的需求。也希望本文能够让读者对人防套管密闭肋预埋高度的要求有更深入的了解和认识。
