GB50038-2005规范下的人防套管选型：密闭 vs 防护密闭

密闭套管(亦称人防密闭套管)与防护密闭套管,虽同为管道穿越人防工程墙体时的重要构件,但在功能定位、应用场景和结构特点上存在根本性区别。

一、结构特性

从大类上分,防水套管主要有刚性防水套管和柔性防水套管两种。柔性防水套管一般适用于管道穿过墙壁之处受有振动或有严密防水要求的构筑物。而人防工程中的密闭套管,则属于刚性防水套管的一个分支。人防密闭套管和刚性防水套管构造相似,只是比刚性防水套管外多一翼环,还有一防冲击波的挡板(抗力片)。当它用于两个人防区之间时,两侧都*须设置翼环和防冲击波的挡板。根据国家标准,这类套管的翼环应采用厚度大于3mm的钢板制作,翼高宜为30～50mm,与套管的结合部位*须进行双面满焊。

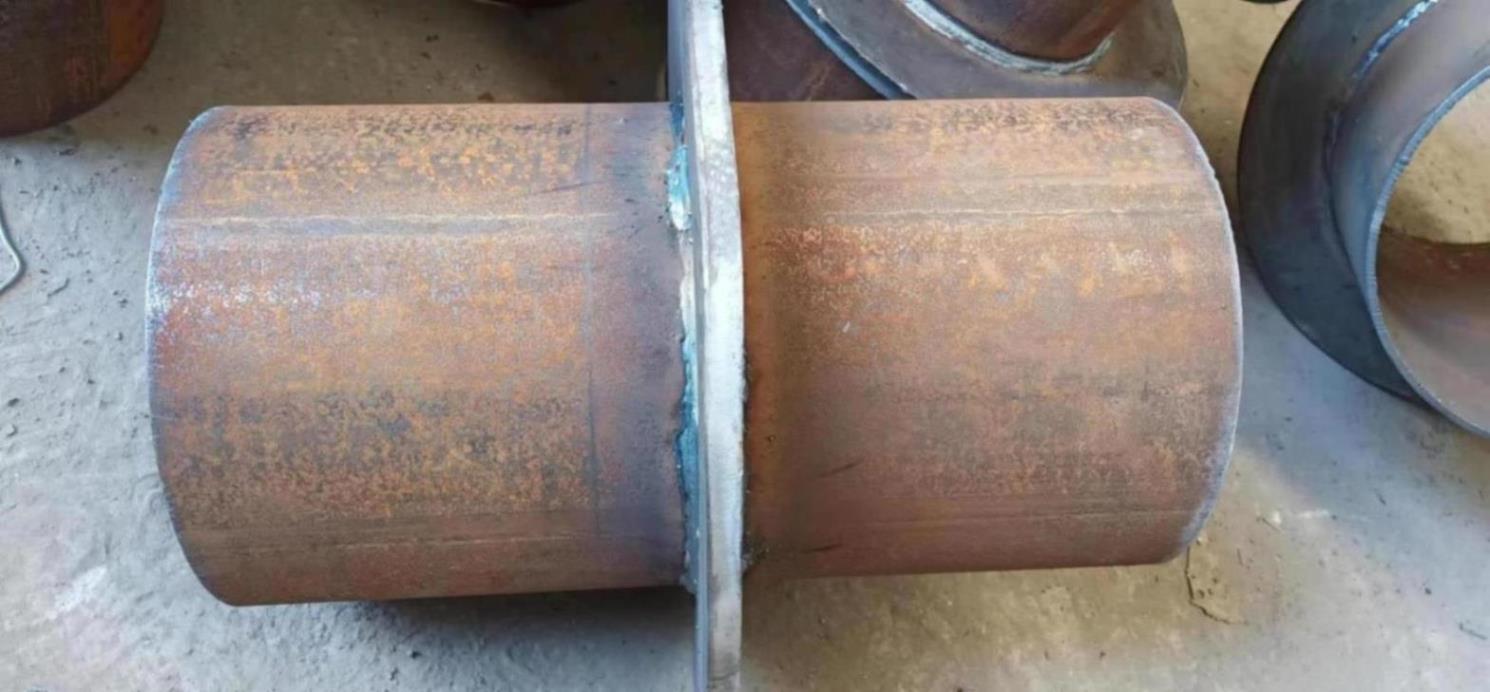

刚性密闭套管图片

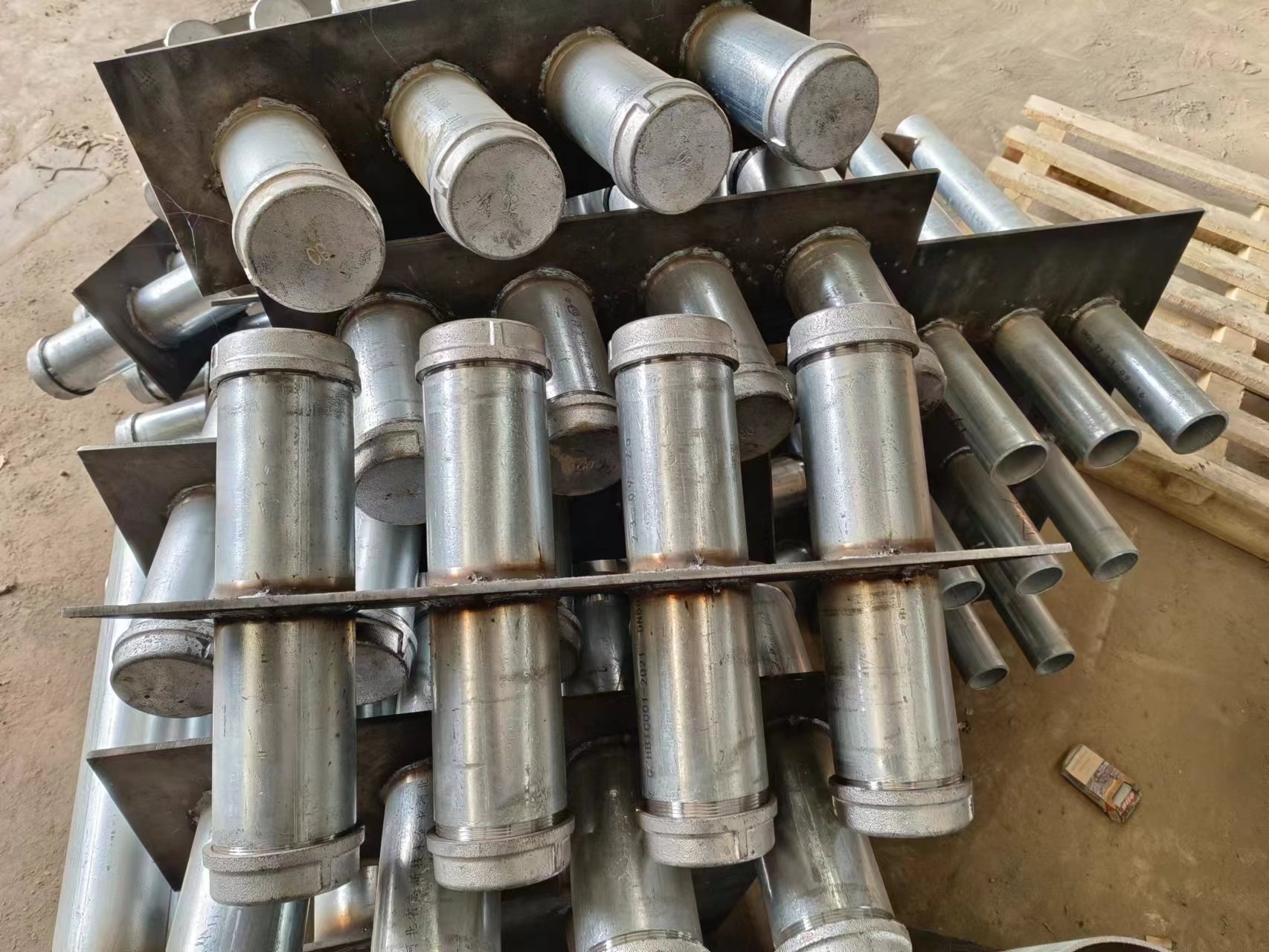

人防密闭套管图片

二、应用场景与工程要求

防护密闭套管的核心应用场景是穿越人防区中清洁区与染毒区之间的防护密闭隔墙……在《人民防空地下室设计规范》(GB50038-2005)中,对此有明确规定,要求管道穿越此类墙体时,其防护密闭措施*须能抵抗一定压力的冲击波,并防止核生化战剂由穿管处渗入。与之相比,仅具备一般防水密闭功能的人防密闭套管,则适用于对冲击波抗力要求较低的密闭隔墙。

三、安装要求与防水材料介绍

在安装完成后,为**密封性,需对套管与管道之间的缝隙进行填充。常用的填充材料包括沥青麻丝、聚苯乙烯板等柔性填料,并最终用密封膏封口,常用的密封膏有聚硫密封膏、聚氨酯密封膏等。在实际施工中,有几点需要特别注意:一是套管长度应根据建筑图纸确定,**安装后管口与墙面平齐或略有伸出;二是套管应准确预埋,其轴线*须与墙面垂直,并用钢筋固定牢固;三是套管与管道之间的填充物需**密实,规范要求填料长度应为套管内管道管径的3倍至5倍,且不应小于100mm。

虽然密闭套管(人防密闭套管)和防护密闭套管在名称上相似,且都是刚性防水套管的衍生分支,但它们在工程中扮演着截然不同的角色。防护密闭套管因其附加的抗力片结构,具备抵抗冲击波和防毒气的能力,是**人防工程核心区域安全的关键屏障。而一般的密闭套管则主要承担防水密闭的常规任务。正确区分和选用,对于**人防工程的防护效能至关重要。
